1Cr5Mo石油裂化管

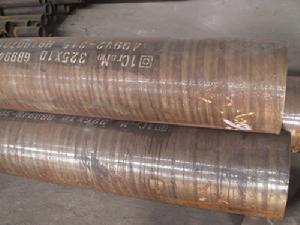

1Cr5Mo石油裂化管是一種含碳、鉻、鉬等元素的石油裂化管。

簡介

1Cr5Mo石油裂化管 平均含碳量：0.15%，含鉻量：4.00～6.00%，含鉬量：0.45～0.60%。 1Cr5Mo（P5,T5）
1Cr5Mo執行標準 GB9948-2006石油裂化管

熱處理——退火
力學性能（不小於）：
抗拉強度（σ^b）——390MPa
屈服點（σ^s）——185MPa
延伸率（δ^5）——22%
高溫強度（σ^D，10^5h）——600℃時為27MPa
用途舉例—— ≤600℃高溫爐管及部件。
1Cr5Mo GB9948-2006

化學元素

牌號	C	Si	Mn	Cr	Mo	Ni	Nb	P	S
1Cr5Mo	≤0.15	≤0.50	≤0.60	4.00~6.00	0.45~0.60	≤0.60	----	≤0.030	≤0.020

製造工藝

1.熱軋（擠壓無縫鋼管）：圓管坯→加熱→穿孔→三輥斜軋、連軋或擠壓→脫管→定徑（或減徑）→冷卻→矯直→水壓試驗（或探傷）→標記→入庫 2.冷拔（軋）無縫鋼管：圓管坯→加熱→穿孔→打頭→退火→酸洗→塗油（鍍銅）→多道次冷拔（冷軋）→坯管→熱處理→矯直→水壓試驗（探傷）→標記→入庫
