齒輪雙面嚙合綜合測量儀

齒輪雙面嚙合綜合測量儀

將被測圓柱齒輪與標準件測量齒輪或測量蝸桿作無間隙的雙面嚙合並以徑向移動或擺動的方式調整被測圓柱齒輪與標準件的中心距採用標尺或指示表類器具測量取值以評定齒輪的運動精度工作平穩性和齒側間隙等的測量儀器。

基本信息

齒輪雙面嚙合綜合測量儀

Gear dual–flank meshing measuring instrument

1 本標準所涉及的漸開線圓柱齒輪精度的術語定義和代號採用GB/T 10095 的規定。

2 齒輪雙面嚙合綜合測量儀

圖一 圖一
圖二 圖二

基本參數

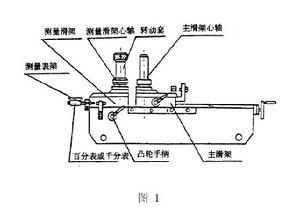

1 雙齧儀的型式見圖1, 附屬檔案見圖2 和圖3 。(圖示型式僅供參考)。

2 雙齧儀的基本參數及其數值應符合表1 的規定。

表 1 mm
基 本 參 數 數 值 數值
被測齒輪模數 1~10
測量圓柱齒輪時兩軸中心距離 50~320
測量圓柱軸齒輪 被測齒輪最大外圓直徑 200
被測齒輪軸長度 110~300
測量圓錐齒輪 橫架錐孔軸線到測量滑架轉動套端面距離 50~165
橫架端面到測量滑架心軸軸線距離 25~275
測量蝸輪蝸桿 蝸輪下端面與測量滑架轉動套端面最大距離 135
橫架兩頂尖連線與測量滑架心軸軸線距離 0~223
被測蝸桿最大直徑 100
被測蝸桿最大長度 120~240
指 示 表 的 分 度 值 0.01
0.001

技術要求

1 雙齧儀及其測量用附屬檔案的工作面不應有碰傷、鏽蝕,非工作面應有防護塗層、鍍層或其他防護性

處理。

2 各緊固部分牢固可靠各移動部分靈活平穩,不允許有卡滯和鬆動現象。

3 測量滑架與導軌的橫向間隙應不大於5μ m。

4 主滑架運動的直線度公差(全行程範圍內)為10″。

5 主滑架運動的扭擺全行程範圍內不大於15″。

6 主滑架心軸軸線和測量滑架心軸軸線在縱橫兩個方向上的平行度公差(在50mm 長度上)均為5μm。

7 立柱上下頂尖連線與測量滑架心軸軸線在縱橫兩個方向上的平行度公差(在50mm 長度上)均為5μm。

8 橫架上下移動方向與測量滑架心軸軸線在縱橫兩個方向上的平行度公差(在50mm 長度上)均為5μm。

9 轉動套徑向圓跳動公差和端面圓跳動公差均為3μm。

10 橫架心軸軸線與測量滑架轉動套端面平行度公差(在50mm 長度上)為5μm。

11 橫架上兩頂尖連線對測量滑架轉動套端面平行度公差(在50mm 長度上)為10μm。

12 橫架主頂尖斜向圓跳動公差為5μm。

13 雙齧儀測量力應在20~22N 範圍內。
