高頻雷達物位計

高頻雷達物位計

1.高頻雷達物位計(主要指26GHz和24GHz)具有能量高,波束角小,天線尺寸小,精度高等優點。 高頻雷達物位計的天線分以下不同種類:1.不繡鋼喇叭天線,適合較乾淨沒有揮發物的工況。 2.不繡鋼喇叭加PTFE罩天線,適合有揮發物,粉塵的工況。

概括及套用

雷達物位計目前已成為市場上的主流產品,主要分為脈衝雷達物位計導波雷達物位計。低頻脈衝雷達物位計儘管具有價格相對低廉的優點,但在主要套用領域中,屬於逐漸被淘汰的產品。與低頻脈衝雷達物位計相比,高頻脈衝雷達物位計在套用過程中有以下優點:
 1.高頻雷達物位計(主要指26GHz和24GHz)具有能量高,波束角小,天線尺寸小,精度高等優點。2.26GHz雷達波長11mm,6GHz雷達波長50mm,雷達物位計在測量散裝料位時,雷達波反射主要來自料面的漫反射,漫反射的強度與物料大小成正比,與波長成反比,而大部份散裝料直徑遠遠小於50mm,這就是目前26GHz雷達是測量散裝料物位最佳選擇的原因。
2.在一些直徑小而高度並不是很高的小型罐的套用中,6GHz雷達天線長(300-400mm)無形中增大了盲區(大約600mm),另外由於6GHz雷達方向性差(開角大)在小罐中會產生多徑反射;而26GHz雷達頻率高,天線短,方向性好,克服了6GHz雷達的缺點,適用於小罐測量。
3.由於現場環境惡劣,隨著時間推移,雷達天線會堆積污物、水汽等,26GHz雷達天線小,附加天線罩可大大改善因污物、水汽造成的影響;6GHz雷達天線大,加天線罩很困難。且儀表較沉重,清理困難。
4.由於26GHz雷達方向性好,很多惡劣工況,可通過簡單隔離,將雷達物位計裝在容器外進行測量。
冶金行業的工況相當複雜,各個工序的對於物位測量的要求均不相同:同時測量介質的性質;測量介質的溫度、壓力;防爆、防護等級;測量環境有無粉塵、蒸汽和泡沫;容器罐、池、料倉、料庫的幾何尺寸及安裝位置都會對所使用的儀表有不同要求。因此,儀表選型前必須對使用的工況環境做認真、詳細了解和分析,必要的情況下要到使用現場做實地勘查,才能保證獲得最佳的使用效果。
在選擇雷達物位計時首先要考慮天線材質和頻率的不同。其頻率主要有6GHz和26GHz兩種;但6GHz雷達物位計已經屬於淘汰產品,套用時儘量選用26GHz高頻雷達物位計。26GHz高頻雷達物位計的天線種類很多,各有特點:GDRD-55型高頻雷達物位計的天線,是全四氟(PTFE)密封天線,適合工況較好(測距短,液面穩定)的液體,腐蝕性液體。少量的揮發物對天線只造成輕微污染。一般套用在水處理車間的GDRD-55型高頻雷達物位計,安裝位置為循環水工序中間水箱上,因水箱內泡沫較多,而且大多數為露天室外安裝。
高頻雷達物位計的天線分以下不同種類:1.不繡鋼喇叭天線,適合較乾淨沒有揮發物的工況。2.不繡鋼喇叭加PTFE罩天線,適合有揮發物,粉塵的工況。3.全朔料天線帶PTFE罩天線,適合有揮發物,粉塵,凝結的工況。4.不繡鋼喇叭帶吹掃天線,經壓縮空氣做吹掃風,適合對天線污染嚴重的工況。5.加天線延長管和散熱管,可用於超高溫工況(如鋼水)。比較適用於冶金行業轉爐、高爐上料倉位,原料倉,如果現場工況粉塵比較大,礦粉中又存在水汽,使用時儘量選用GDRD-58/59型高頻雷達物位計

技術參數

測量範圍:10米、50米100米

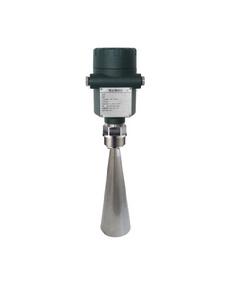

高頻雷達物位計高頻雷達物位計
溫 度:-40-400℃
壓 力:-0.1MPa-40MPa
頻 率:26GHz
信號輸出:4-20mA/HART
電 源:24V或220V
連線方式:法蘭或螺紋
天 線:喇叭口或棒式
顯 示:現場顯示選型需要知道的參數

1.測量範圍是幾米,要求盲區是多少。
2.被測量的介質類型(液體還是固體,具體的名稱如:清水、污水、泥漿、汽油、柴油、甲苯、二氧化硫、礦石、煤炭、水泥、黃豆、小麥、玉米、麵粉等)
如果是液體:液面是否有蒸汽、霧氣、泡沫、波浪、攪拌、漂浮物;
如果是固體:是否有粉塵,介質是顆粒狀還是粉末狀。
3.介質的最低~最高溫度,最小~最大壓力。
4.介質的腐蝕性,如果是放在罐子內的,需要知道罐子的材質,有沒有防腐的襯裡。
5.是否需要防腐、防爆,要分體式還是一體式。
6.工作環境:敞口的池子、有蓋板的池子、臥罐、立罐、球罐,罐子是否通大氣壓等。
7.工作電源:是直流24VDC還是交流220VAC
8.輸出信號:4~20mA電流,還是485通信輸出,需要繼電器輸出嗎?
安裝及使用 1、性價比高,供貨周期更短; 2、無盲區,高精度; 3、不受壓力變化、真空、溫度變化、惰性氣體、煙塵、蒸汽等環境影響; 4、安裝簡便,牢固耐用,免維護; 5、HART或PROFIBUS-PA通信協定及基金會現場匯流排協定,標定簡便、通過數字液晶顯示輕鬆實現現場標定操作,通過軟體GDPF實現簡單的組態設定和編程; 6、測量靈敏,刷新速度快; 7、適用於高溫工況,高達350℃過程溫度; 8、優質而快捷的售前售後服務公司的發展 發揮科研院校的人才及技術優勢,高技術,高起點,不斷創新,推出了一系列高穩定性、高可靠性和高精度物位儀表,形成了強大的研發陣營。公司目前擁有雷達物位計、超音波液位計、射頻導納物位計靜壓液位計阻鏇料位開關磁致伸縮液位感測器等五個系列三十多種產品,以適應工業生產的不斷發展對自動化儀表及測量技術的需求。公司一直致力於為用戶提供全面徹底的液位、料位測量的解決方案。有效的解決了水泥粉、粉煤灰、等複雜工礦對工業生產的影響。產品廣泛套用於油田石化、鋼鐵、冶金、電力、水泥、煤炭、食品及水處理等許多行業。
