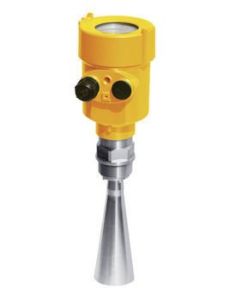

雷達液位計屬於通用型雷達液位計,它基於時間行程原理的測量儀表,雷達波以光速運行,運行時間可以通過電子部件被轉換成物位信號。探頭髮出高頻脈衝並沿纜繩傳播,當脈衝遇到物料表面時反射回來被儀表內的接收器接收,並將距離信號轉化為物位信號。雷達液位計是依據時域反射原理(TDR)為基礎的雷達液位計,雷達液位計的電磁脈衝以光速沿鋼纜或探棒傳播,當遇到被測介質表面時,雷達液位計的部分脈衝被反射形成回波並沿相同路徑返回到脈衝發射裝置,發射裝置與被測介質表面的距離同脈衝在其間的傳播時間成正比,經計算得出液位高度。

原理

是依據時域反射原理(TDRTimeDomainReflectometry)為基礎的雷達液位計,時域反射原理首先是用於通訊電纜的故障檢測,今天我們將其成功套用於工業測量領域。電磁脈衝以光速沿鋼纜或探棒傳播,當遇到被測介質表面時,部分脈衝被反射形成回波並沿相同路徑返回到脈衝發射裝置,發射裝置與被測介質表面的距離同脈衝在其間的傳播時間成正比,回波的極性和振幅取決於上層介質與下層介質的介電常數εr。一般來講,上層的介質通常為氣體,其介電常數接近εr1.0,下層被測介質的介電常數較高。

雷達液位計套用

水液、酸鹼、漿料儲罐,固體顆粒,小型儲油罐,各類導電、非導電介質,腐蝕性介質。如

漿狀液體,乳劑等化學溶劑

生物科技和製藥

食品和飲料

能源

高精度場合

雷達液位計的優點

雷達液位計是非接觸式測量或TDR導波式測量

雷達液位計套用電磁脈衝進行快速測量,精度高,抗干擾能力強耐腐蝕(探頭大多採用316不鏽鋼或PVDP等材料)

耐壓高(40Kg/cm2)

耐溫高(200℃)

雷達液位計的注意事項:

雷達液位計對於安裝空間有一定的要求

注意介質的介電常數,並依據介電常數的大小選擇適合的型號

雷達液位計分類

導波雷達液位計

1

產品介紹

導波雷達液位計的電磁脈衝是通過光速進行傳播的,光速沿著鋼纜或探棒傳播,當遇到被測介質表面時,導波雷達液位計的部分脈衝被反射而形成回波,並沿相同路徑返回到脈衝發射裝置。導波雷達液位計(HTP-OEM-C)測量不受罐體形狀的影響,也不受介電常數、溫度、壓力與密度的影響,是測量液位的最佳方法。

產品特點

測量長度可以自由調整,無須標定

適用的壓力範圍高達40bar

HTP-OEM-C液位計有多種探頭類型和材質

結果具有高精確度、可重複性、高分辯率特點

範圍可達24米,適用介質溫度-30℃∽250℃

技術參數

量程:最大24m

液體精度:±5mm,≥10m時,測量值0.05%

溫度飄移:0.01%/℃

重複性:2mm

介質溫度:普通型:-30℃~+90℃,高溫型:-30℃~+250℃

環境溫度:-30℃~+60℃帶顯示:-20℃~+60℃

耐壓:40bar(20℃),16bar(200℃)

標準輸出:4-20mA/HART

故障輸出:22mA

供電:18-35VDC

外殼材料:鑄鋁環氧塗層

防護等級:NEMA4(IP65)

防爆:ATEXII1G或II1/2DT100℃

EEXiaIICT6...T3或EEXiaIIBT6...T3

重量:1.5Kg(無探頭)

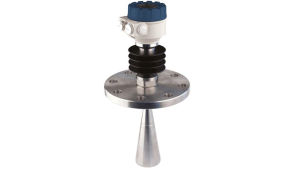

脈衝雷達液位計

1

產品介紹

脈衝雷達液位計是高頻雷達物位計其PILOTREK系列擁有塑膠,鋁和不鏽鋼三種外殼版本,防護等級達到IP67。PiloTREK的天線包含不鏽鋼喇叭和塑膠桿式天線兩種,並可以更換。脈衝雷達液位計PILOTREK系列帶有即插即用顯示模組,可以顯示豐富的測量、設定等參數,並具有回波信號顯示功能。PiloTREK軟體算法基於NIVELCO公司30年的非接觸物位產品使用經驗,擁有極好的測量穩定性。

產品特點

採用25千兆赫(K波段)發射頻率

具有±3毫米級精度、極短的盲區和高度的測量穩定性天線包含不鏽鋼喇叭和塑膠桿式天線兩種,可更換

帶有即插即用顯示模組,可以顯示豐富的測量、設定等參數

擁有更小的波長、更準確的偵測範圍、更低的死區以及更小的波束角

技術參數

類型:高溫型

測量介質:液體、漿料

信號頻率:24GHz(K-band)

量程範圍:0.2m-23m(探頭型號不同量程不同)

天線材質:喇叭口1.4571;桿式PP、PTFE

過程連線:螺紋、法蘭

波束角:11度(不同探頭種類不同)

操作壓力:25bar(120℃)

介質溫度:-30…+180℃

環境溫度:-20…+60℃

解析度:1mm

信號輸出:4-20mA(3.9-20.5mA)

現場顯示:SAP-300顯示模組

故障報警:22mA或者3.8mA

供電電壓:20V……36VDC;EX型20V…30VDC

防護等級:IP67

防爆等級:ATEXxII1GExiaIIBT6...T3Ga,IECExiaIIBT6...T5Ga/Gb

電氣接口:2個M20*1.5,2個1/2"NPT

外殼材質:鑄鋁噴漆
