基本概念

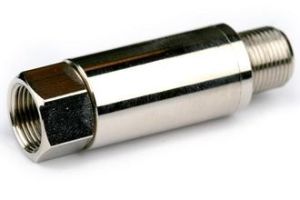

![高通濾波器](/img/8/5da/nBnauM3XyUTOycDNwITMwIDN3QTM4YDOyMTOzQTNwAzMxAzLyEzLxQzLt92YucmbvRWdo5Cd0FmL0E2LvoDc0RHa.jpg)
種類
![高通濾波器](/img/1/ab5/nBnauM3XzczN5YjM0kzM4EDN3QTM4YDOyMTOzQTNwAzMxAzL5MzL2UzLt92YucmbvRWdo5Cd0FmLxE2LvoDc0RHa.jpg)
無源高通濾波器:僅由無源元件(R、L和C)組成的濾波器,它是利用電容和電感元件的電抗隨頻率的變化而變化的原理構成的。這類濾波器的優點是:電路比較簡單,不需要直流電源供電,可靠性高;缺點是:通帶內的信號有能量損耗,負載效應比較明顯,使用電感元件時容易引起電磁感應,當電感L較大時濾波器的體積和重量都比較大,在低頻域不適用。
有源高通濾波器:由無源元件(一般用R和C)和有源器件(如集成運算放大器)組成。這類濾波器的優點是:通帶內的信號不僅沒有能量損耗,而且還可以放大,負載效應不明顯,多級相聯時相互影響很小,利用級聯的簡單方法很容易構成高階濾波器,並且濾波器的體積小、重量輕、不需要磁禁止(由於不使用電感元件);缺點是:通帶範圍受有源器件(如集成運算放大器)的頻寬限制,需要直流電源供電,可靠性不如無源濾波器高,在高壓、高頻、大功率的場合不適用。
(2)按照濾波器的數學特性分為一階高通濾波器、二階高通濾波器等。
以上兩種分類方法相互獨立。有源高通濾波器更為常見,如一階有源高通濾波器、二階有源高通濾波器等。其中一階有源高通濾波器較為簡單,其電路原理圖和幅頻特性曲線分別如圖所示。
![]() | ![]() |
傳遞函式為:
![傳遞函式為:](/img/7/0eb/n5GcuM3XyATNwUTO2QzM4EDN3QTM4YDOyMTOzQTNwAzMxAzL0MzL1AzLt92YucmbvRWdo5Cd0FmLyE2LvoDc0RHa.jpg)
頻率特性為:
![頻率特性為:](/img/4/e3a/n5GcuM3X0IDOzADMzUzM4EDN3QTM4YDOyMTOzQTNwAzMxAzL1MzL4UzLt92YucmbvRWdo5Cd0FmLwE2LvoDc0RHa.jpg)
幅頻特性為:
![幅頻特性為:](/img/f/a6a/n5GcuM3XwQjN4EzNxYzM4EDN3QTM4YDOyMTOzQTNwAzMxAzL2MzL3gzLt92YucmbvRWdo5Cd0FmLyE2LvoDc0RHa.jpg)
相頻特性為:
![相頻特性為:](/img/d/f4f/n5GcuM3X1gjMwczN4YzM4EDN3QTM4YDOyMTOzQTNwAzMxAzL2MzL2MzLt92YucmbvRWdo5Cd0FmLyE2LvoDc0RHa.jpg)
套用
在電力系統中,諧波補償時用高通濾波器濾除某次及其以上的各次諧波。
