概述

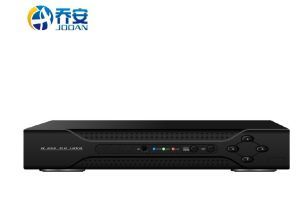

高清硬碟錄像機但是，和電子監控領域不同，電視行業對於錄像機的要求不僅僅是要“有”錄放功能，而是要求達到“高質量”的錄放功能。換句話說，要求錄像機的圖像質量必須達到或接近廣播級，即達到CCIR601(ITU601)檔案所規定的演播室數字視頻標準，諸如取樣率為13.5MHz、量化比特至少為8比特、取樣比4:2:2、標準數據碼流27MB/s等等。同時，由於套用範疇的不同，電視行業對於錄像機的運用要求更高的可靠性、更長的平均無故障時間，更好的可維護性。因此，電視節目制播行業所用的硬碟錄像機在結構上有很多不同於普通硬碟錄像機的特點，各公司又出於不同的考慮做出各自不同的設計。下面，先就廣播級多通道硬碟錄像機的系統構成做個整體性解析。
HDMI高清硬碟錄像機
高畫質影視錄放機(HDMIHDTVRecorder)採用HDMI™技術，可從不同的訊號來源(HDMI、色差端子YPbPr與CVBS)來接收視訊與音頻後錄製到USB外接裝置(隨身碟或是硬碟)。它採用最新的H.264(AVCHD)實時壓縮方式，提供高效率的壓縮技術，支持數字與模擬的影音源，可同時由HDMI或是色差影音端子輸出。錄製好的檔案格式可以透過多媒體播放器、藍光播放器或是直接在計算機上播放觀看。有線電視機頂盒/衛星機頂盒/網路電視機頂盒/數字攝影機；無論是用來錄製電視節目、教學內容畫面都非常方便。
高清硬碟錄像機結構解析
以系統構成方式來分，硬碟錄像機通常可分為PC式系統和嵌入式系統。1.PC式系統
PC式系統以傳統計算機為硬體平台。基本PC系統就是以主機板、CPU、記憶體、顯示卡等構成的普通計算機系統，PC系統式硬碟錄像機是在此硬體平台上的改造和拓展。視音頻編/解碼器用於將不同制式和格式的視、音頻信號統一為符合廣播級視、音頻錄製播放的信號。視頻壓縮/解壓縮卡用於將編碼後的信號進行高比壓縮以利於傳輸和存儲，這兩個模組通常是PCI接口的板卡。硬碟系統是硬碟錄像機最為核心和重要的部分，一般以多塊SCSI接口硬碟組成冗餘磁碟陣列(RAID：RedundantArraysofIndependentDisks)，並可視不同使用情況組成高速海量的RAID0、保障數據安全的RAID1或是兩者兼顧的RAID3、RAID5。外圍I/O接口中，高速網卡用於進行數據快速傳輸、而串口用於控制信號的傳輸。考慮到節目製作的安全，硬碟錄像機一般加裝冗餘電源和自動倒換開關或是大容量UPS以備不時之需。軟體上，PC系統式硬碟錄像機多以MicrosoftWindow2000或linux這類簡潔穩定的作業系統為軟體平台。上層安裝必要的通信協定和人機互動軟體。
這樣的系統結構簡單，成本容易控制。由於脫胎於PC系統，操作簡便直觀，也便於升級維護。當然，同計算機一樣，它也會有感染病毒、系統崩潰、數據損毀的潛在危險，但是一般正常規範地使用，它完全可以滿足安全直播的要求。熟悉計算機維護的技術人員能排除大多數軟故障，而硬體故障也只要更換相應部件即可。
2.嵌入式系統
嵌入式系統是近年來的熱點課題，各行各業的電子設備中都越來越多地出現了嵌入式設計，數字切換台、特技台也有很多嵌入式產品。嵌入式系統一般由嵌入式微處理器、外圍硬體設備、嵌入式作業系統以及用戶的應用程式等4個部分組成，定義為“以套用為中心，以計算機技術為基礎，並且軟硬體可裁剪，適用於套用系統對功能、可靠性、成本、體積、功耗有嚴格要求的專用計算機系統”。那么對於一個嵌入式的硬碟錄像機來說，它就是一個經過裁剪的，可完成所有硬碟錄像機指定功能的最小系統。
DSP數位訊號處理器負責控制工作流程、類似於CPU，不同的是專用DSP數位訊號處理器多採用哈佛匯流排結構，將數據和程式指令分開，相對於傳統CPU的馮·諾依曼結構有更高的效率。以上介紹數字硬碟錄像機。

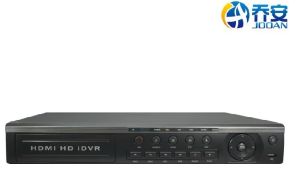

16路嵌入式硬碟錄像機喬安科技16路嵌入式硬碟錄像機一、產品信息：
1.品質更放心
壓縮算法升級到H.264，MainProfile,先進的時空濾波技術使碼流同比降低30%以上，全實時的錄像，全實時的多路同步回放，挑戰功能極限支持手機多路監控，Symbian,WindowsMobil,Iphone,Android。支持USB2.0接口，穩定實現USB滑鼠、備份、刻錄、升級等操作。
2.使用更安全
類似WINDOWS的操作風格，使上手變得輕鬆。擁有強大的網路服務（支持DHCP、PPPOE、DNS、DDNS、NTP、EMAIL、IP許可權、IP搜尋、報警中心等），完善的配套（WEB、客戶端、SDK），輕鬆實現互聯互通。完善的保護電路獨有的三重看門狗功能，極低的功耗，確保設備永不當機。
3.技術更先進
具有獨特的黑閘子技術，可對整個設備進行過程監控，極大降低維護成本。支持Windows、Mobile、3G手機監控，支持D1，HD1，CIF,QCIF畫質回放。支持14種語言。在錄像機上，內置3322.org（希網），dyndns,oray.net（花生殼）的免費域名。
4.操作更簡單
內置拼音輸入法，這樣在編輯攝像機字幕時，再也不用拿著區位碼錶去一個一個對照了；支持VGA高清輸出（1280*1024），支持寬屏液晶顯示器（1440*900）。支持500台以上的集中管理平台。支持UPNP功能，路由器可不用開連線埠直接打開UPNP功能即可；支持多種協定的雲台控制。
二、產品參數：
系統 | 主處理器 | 工業級嵌入式微控制器 |
| 作業系統 | 嵌入式Linux作業系統 | |
| 系統資源 | 同時多路實時錄像、多路實時回放、多路多人網路操作、USB備份 | |
界面 | 操作界面 | 16位真彩色圖形化選單操作界面，支持滑鼠操作 |
| 畫面顯示 | 1/4/8/9畫面 | |
視頻 | 視頻標準 | PAL(625線，50場/秒)；NTSC（525線，60場/秒） |
| 監控質量 | PAL，D1(704*576)；NTSC，D1（704*480） | |
| 回放質量 | PAL,CIF（352*288）；NTSC,CIF(352*240)(實時) PAL，D1(704*576)；NTSC，D1（704*480） | |
| 編碼能力 | 全D1 | |
| 移動偵測 | 每畫面可設定396（22*18）個檢測區域；可設定多級靈敏度 | |
音頻 | 音頻壓縮 | 4G711A |
| 對講 | 支持 | |
錄像和回放 | 錄像方式 | 手動>報警>動態檢測>定時 |
| 本地回放 | 單路、多路 | |
| 錄像查詢 | 時間點檢索、日曆檢索、事件檢索、通道檢索 | |
存儲和備份 | 每路占用硬碟空間 | 音頻：28.8M位元組/小時+視頻：25～450M位元組/小時 |
| 錄像保存 | 本機硬碟、網路 | |
| 備份方式 | 網路備份、USB移動硬碟、USB刻錄 | |
接口 | 視頻輸入 | 16路BNC，1.0Vp～p,75Ω |
| 視頻輸出 | 1路BNC，1.0Vp～p,75Ω,1路VGA輸出，新增HDMI接口 | |
| 音頻輸入 | 16路RCA，200～3000mV,5kΩ | |
| 音頻輸出 | 1路RCA，200～2800mV,30kΩ | |
| 報警輸入 | 4路 | |
| 報警輸出 | 1路 | |
| 網路接口 | RJ4510M/100M自適應乙太網口 | |
| 雲台控制 | 支持（支持幾乎所有的雲台控制協定） | |
| USB接口 | 2個USB2.0接口 | |
| 硬碟接口 | 2個SATA接口（每個最大2048G） | |
其他 | 電源 | 12V/5A |
| 功耗 | <10W(不含硬碟) | |
| 工作溫度 | 0℃-+55℃ | |
| 工作濕度 | 10%-90% | |
| 大氣壓 | 86kpa-106kpa | |
| 尺寸 | 430*82*320mm | |
| 重量 | 4kg |
