介紹

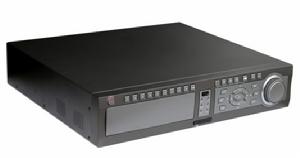

8路硬碟錄像機(DigitalVideoRecorder,引DVR),即4路數字視頻錄像機,相對於傳統的模擬視頻錄像機,採用硬碟錄像,故常常被稱為硬碟錄像機,也被稱為DVR。它是一套進行圖像存儲處理的計算機系統,具有對圖像/語音進行長時間錄像、錄音、遠程監視和控制的功能。
功能特點
Linux嵌入式作業系統,H.264壓縮格式,中、英雙語言作業系統。NTSC/PAL雙視頻制式。
♦8路音視頻全實時錄像,支持D1、1/2D1、CIF解析度錄像。可8路同時回放回放。
♦高清VGA(1280*1024)顯示輸出,8路視頻輸入,一路BNC主監視頻輸出,一路副監視輸出。VGA和BNC可同時顯示。
♦各通道畫面亮度、清晰度、色彩均可獨立調整。
♦支持手機監控、報警後傳送電子郵件。
♦支持單畫面自動切換、畫面凍結功能。
♦多種顯示模式:畫中畫、單畫面、四畫面,八畫面顯示。
♦錄像模式:手動錄像、定時錄像和報警錄像、移動偵察報警錄像。
♦錄像畫質四檔可選:最高、高、標準、低。
♦ 增加事件列表記錄功能,將DVR發生事件的時間存於表中, 搜尋查看方式:錄像時間搜尋、錄像記錄組搜尋和事件錄像組搜尋。
♦錄像備份模式:網路備份、USB快閃記憶體(移動硬碟)直接備份、光碟刻錄。
♦RS-485 PTZ控制(高速球), 支持預置位操作。
♦多工操作,現場、錄像、回放、網路監控可同時進行。
♦網路功能:域名解析(DDNS)、遠程監控、遠程回放、遠程錄像等。
♦錄像機的所有功能都可以通過網路進行操控。
技術參數
項目 | 規格參數 |
壓縮標準 | H.264 格式 |
視頻信號 | NTSC/PAL |
視頻輸入 | 視頻:1.0Vp-p/75Ω, BNC×8 |
視頻輸出 | 二路視頻輸出:1.0Vp-p/75Ω,(一主輸出,一副監視) |
一路VGA輸出 頻率:60 Hz,解析度:800x600,1024 x 768,1280x1024 | |
圖像解析度 | 實時顯示: NTSC(720x480) PAL(720×576) |
音頻輸入 | -8Db22kΩ,RCA connector×8 |
音頻輸出 | -8Db3kΩ,RCA connector×1 |
報警輸入 | 8 |
報警輸出 | 1 |
錄像幀率 解析度 | CIF:NTSC 480fps /352x240 PAL 400fps /352x288 1/2D1:NTSC 240fps /720x240 PAL 200fps /720x288 D1 :NTSC 120fps /720x480 PAL 100fps /720x576 |
硬碟接口 | SATA硬碟×4 |
網路接口 | 10M/100M/1000M自適應乙太網連線埠 |
手機監控 | 支持:windows Mobile;Symbian塞班;iPhone作業系統 |
電子郵件 | 支持用戶自定義SMTP伺服器 |
密功能 | 密碼保護 |
電源 | DC:12V/5A |
功率(無硬碟) | 15W |
環境溫度 | 工作溫度:0℃ ~ +55℃ 工作濕度:10% ~ 90% |
外型尺寸 | 423× 352× 90 mm |
重量 | 4.5kg(無硬碟) |
套用
DVR集合了錄像機、畫面分割器、雲台鏡頭控制、報警控制、網路傳輸等五種功能於一身,用一台設備就能取代模擬監控系統一大堆設備的功能,而且在價格上也逐漸占有優勢。DVR採用的是數字記錄技術,在圖像處理、圖像儲存、檢索、備份、以及網路傳遞、遠程控制等方面也遠遠優於模擬監控設備,DVR代表了電視監控系統的發展方向,是目前市面上電視監控系統的首選產品。
