高壓直流發生器引用的有關國家標準
IEC 60-1： 1989 高電壓試驗技術 第一部分：一般試驗要求
DLT 848.1-2004 高壓試驗裝置通用技術條件第1部分：直流高壓發生器 使直流高壓試驗實現了高品質、攜帶型並能承受額定電壓放電而不損壞。直流高壓發生器具有多種保護功能，如：低壓過流、低壓過壓、高壓過流、高壓過壓、零位保護、不接地保護等。智慧型直流高壓發生器採用故障取樣專用的感測器，動作時間為納秒級，光隔離元件也為納秒級，動作時間一般在10微秒可完全關斷直流主迴路。推動信號快速關斷保護在輸出端採用專用感測器取樣，反應時間為納秒級，通過納秒級的光隔離元件和納秒級的模擬開關，全過程在2微秒內將功放電路的推動信號切斷，保證在輸出短路的情況下，不損壞功率器件。是指主要用於絕緣和漏電檢測中的高壓電源，現在高壓電源和高壓發生器已經沒有嚴格的區別。直流高壓發生器在行業內率先採用分節式結構，即既可用於高電壓等級，又能用於較低電壓等級，並保持其精度不變。以100/200kV/2mA分兩節為例，單節時可做100kV/2mA使用，可用於35kV及以下系統電氣設備直流高壓試驗，此時可保證測量的準確性避免大馬拉小車；兩節使用時可做200kV/2mA 使用.可用於220kV分節、110kV及以下氧化鋅避雷器直流試驗及交聯電纜的直流耐壓試驗。真正做到一機兩用，大大方便了現場用戶的使用。主要用於研究電氣設備直流精電及換流站設備和絕緣材料在直流高電壓 下的絕緣強度、直流愉電線路電暈和離子流及其效應 以及進行交、直流電力設備的泄漏電流試驗。另外還可以作為其他高 壓試驗設備如衝擊電壓發生器、衝擊電流發生器、振盪 迴路等的電源。在其他科技領域裡，如物理學(加速器、 電子顯微鏡等)、電子醫療設備(X射線)、工業套用 (廢氣沉澱、靜電噴漆等)、或電子通信(電視、廣播 站)等方面也被廣泛套用。
ZGF直流高壓發生器採用中頻整流濾波技術，解決了工頻直流高壓發生裝置波紋係數較大，波形不平穩的缺點。產品符合國家新頒布電力行業標準ZGF24003-90《直流高壓發生器通用技術條件 DL/T 848.1—2004》的要求，廣泛用於電氣設備直流耐壓試驗和泄漏電流試驗，並且特別設定了測試氧化鋅避雷器1mA下的電壓U1mA及0.75U1mA下的泄漏電流功能。 最新研究、設計、製造的新科技產品，適用於電力部門、廠礦企業動力部門、科研單位、鐵路、化工、發電廠等對氧化鋅避雷器、磁吹避雷器、電力電纜、發電機、變壓器、開關等設備進行直流高壓試驗，是新世紀最理想的換代產品。
VLF 0.1HZ 超低頻高壓發生器接合了現代數字變頻先進技術，採用微機控制。升壓，降壓，測量，保護完全自動化。並且在自動升壓過程中能進行人工干預。由於全電子化。可廣泛用於電纜，旋轉電機，電力電容器的交流耐壓試驗之中。
ZGF數字式直流高壓發生器採用了九十年代新技術、新材料和新器件，具有輸出功率大、體積小、重量輕的特點，有可靠的過壓、過流及零位合閘保護功能，帶0.75倍電壓鎖存功能，並配有時間繼電器，能在試驗中設定定時聲訊報警。整個儀器便於攜帶，操作方便，安全可靠，特別適用於電力部門現場試驗。
高壓直流發生器用途
新一代攜帶型直流高壓發生器。主要適用於電力部門、工礦、冶金、鋼鐵等企業動力部門對氧化鋅避雷器、電力電纜、變壓器、發電機、高壓開關等高壓電氣設備進行直流耐壓試驗。

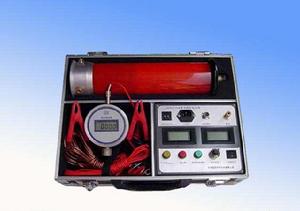

高壓直流發生器
概述
1、首家採用計算機控制技術，控制PWM脈寬調製、測量、保護及顯示，在LCD顯示器上顯示輸出直流高壓電壓、電流、過壓整定、計時及保護信息，並帶有RS232接口與計算機進行通訊。揚州國試電氣有限公司生產的微機型高壓直流發生器在行業內率先採用分節式結構，即既可用於高電壓等級，又能用於較低電壓等級，並保持其精度不變。以100/200kV/2mA分兩節為例，單節時可做100kV/4mA使用，可用於35kV及以下系統電氣設備直流高壓試驗，此時可保證測量的準確性避免大馬拉小車；兩節使用時可做200kV/2mA 使用.可用於220kV分節、110kV及以下氧化鋅避雷器直流試驗及交聯電纜的直流耐壓試驗。真正做到一機兩用，大大方便了現場用戶的使用。
2、高壓直流發生器首創智慧型接地不良保護及報警功能（接地不良不能升壓），測壓迴路斷線保護（電壓測量迴路斷線儀器不能升壓），急停按鈕，大大提高了操作人員在作業過程中安全性。高壓直流發生器具有多種保護功能，如：低壓過流、低壓過壓、高壓過流、高壓過壓、零位保護、不接地保護等。故障取樣採用專用的感測器，動作時間為納秒級，光隔離元件也為納秒級，動作時間一般在10微秒可完全關斷直流主迴路。推動信號快速關斷保護在輸出端採用專用感測器取樣，反應時間為納秒級，通過納秒級的光隔離元件和納秒級的模擬開關，全過程在2微秒內將功放電路的推動信號切斷，保證在輸出短路的情況下，不損壞功率器件。
3、採用30—50kHz高頻倍壓電路，率先套用最新PUM脈寬調製技術和大功率IGBT器件，並根據電磁兼容性理論，採用特殊禁止、隔離和接地等措施使直流高壓發生器實現了高品質，能承受額定電壓放電而不損壞機器。
4、高壓直流發生器採用電壓大反饋，使電壓穩定度大大提高，為氧化鋅避雷器試驗專門設計了0.75UDC—1mA的觸發按紐，還將頻率提高到30-50KHz，使控制箱和倍壓筒體體積和重量有了較大的減小，更便於現場使用。
5、高壓直流發生器選用美國、日本等先進技術的元器件和德國製造的國際型系列機箱，集實用與美觀為一體。
6、高壓直流發生器的倍壓筒體用德國技術研製；中頻變壓器經有關專家特殊設計，體積小、容量大。倍壓筒體底座內藏△—Y撐腳，即使用時展成Y形，支撐穩定方便，裝箱時縮成△形，藏在底座內。
7、高壓直流發生器所配的全螢幕蔽自動換檔高壓微安表採用金屬外殼，液晶顯示外採用導電玻璃與外殼連線，表外殼無任何按鈕，測試線與禁止線同軸引出，從而實現了真正的全螢幕蔽；電流表為4 1/2位數顯表，可0-200-2000μA自動換檔，較大提高了泄漏電流的解析度。
高壓直流發生器高壓直流發生器技術引用標準
IEC 60-1： 1989 高電壓試驗技術 第一部分：一般試驗要求
GB/T 16927.1-1997 高電壓試驗技術 第一部分：一般試驗要求
IEC 60-1： 1994 高電壓試驗技術 第二部分：測量系統
GB/T 16927.1-1997 高電壓試驗技術 第二部分：測量系統
DL 474.2-92 現場絕緣實驗實施導則 直流高電壓試驗
ZBF 24002 現場直流和交流耐壓試驗電壓測量裝置的使用導則
高壓直流發生器 一般使用條件：
工作電源：AC 220V（－20%～+10%） 50Hz
工作環境溫度：-10℃～40℃
相對濕度：不大於90%（無凝露）
海拔高度：2000米以下
高壓直流發生器技術參數
工作電源：AC220V（-20%～+10%） 50Hz
工作方式：間斷使用，額定負載60分鐘
電壓測量精度：1.0%（滿度）±2個字
電流測量精度
（A）低壓側採用自動換檔方式，總電流1.0%（滿度）±2個字
（B）高壓側為全螢幕蔽自動換檔高精度微安表，採用4 1/2數顯表，微安表顯示屏採用導電玻璃與金屬外殼相連，禁止性極好，量程範圍0 –200-2000uA，精度1.0%±2個字
（C）可選配紅外傳輸微安表和手持紅外接收器，當無法看清高壓微安表顯示時，可通過手持紅外接收器直接讀取高壓端泄漏電流值。
採用計算機控制技術，控制PWM脈寬調製、測量、保護及顯示，顯示屏採用大螢幕液晶顯示，顯示輸出電壓、泄漏電流、過壓整定值、計時器及中文報警提示，有背光；設有計時器，在顯示屏上有顯示，且計時時間可調節，當計時時間快結束時有聲音報警。
工作頻率：40kHz，採用閉環大反饋
波紋係數：≤0.5%
0.75功能：當進行氧化鋅避雷器試驗時，按下0.75功能鍵，電壓自動降到75%，精度≤1.0%。
試驗迴路接地線必須接觸良好，否則本機拒絕工作並音響提示。如果試驗電源經1：1隔離變壓器或現場用攜帶型小發電機作為電源時，請人為將電源的任意一端接地，否則會音響提示報警。若現場無可靠地線，可在面板上按“75%UDC/1mA”按鈕2—3秒鐘即可解除報警，此時儀器仍可正常工作。
過壓整定誤差：≤1.0%，採用軟體整定
電壓調節精度：0.1%
電壓調整率：電源電壓在220V±10%範圍內變化時，輸出電壓波動範圍不超過1.0%
ZGF2000（200KV/2mA）系列 直流高壓發生器採用脈衝寬度調製（PWM）技術、IGBT、以及先進的電子線路及元件，具有輸出不受電網波動干擾，有零位、過流、擊穿、過壓等保護措施，無論過流、擊穿、過壓保護電路都能迅速動作，有效保障設備及人員安全。ZGF2000（300KV/2mA）系列 直流高壓發生器輸出採用液晶顯示,體積及重量比原KGF型要輕便的多，非常適合現場使用。新設計的“0.75U”液晶顯示器可直接顯示並鎖存0.75U1mA現場試驗不需人工計算。本儀器具有體積小、功率大、重量輕、便於攜帶、操作方便、安全可靠等優點。
型號種類
按技術參數分，直流高壓發生器可分為： 1.PSZGF-A型直流高壓發生器---------高頻倍壓電路 2.PSZGF-B型直流高壓發生器---------PWM高頻脈寬 3.PSZGF-C型直流高壓發生器---------攜帶型 4.PSZGF-D型智慧型型直流高壓發生器--------計算機控制 5.PSZGF-F型水內冷發電機專用直流高壓發生器 6.PSZGF-60∕2攜帶型直流高壓發生器。
相冊高壓直流發生器的選型原則 直流高壓發生器廣泛適用於電力部門、工礦、冶金、鋼鐵等企業的動力試驗部門。對氧化鋅避雷器、電力電纜、變壓器、發電機等高壓電氣設備進行直流高壓試驗。是高壓試驗專業的重要設 備,對於它的選型及使用應遵循以下原則：
選型時對生產廠家的要求
1.1、產品應通過型式試驗 1.2、產品應通過相關省份電力試驗研究院組織的入網考評,未進行考評省份可參其它省份的考評結果 1.3、產品應有企業標準,企業標準不得低於行業標準 1.4、應為專業直流高壓電源製造商,具備齊備的工藝設備、檢驗設備及相應的工程技術人員、生產人員 1.5、具有完善的售後服務保障體系,最好在協定中體現出來,企業必須有一定生產規模
售後服務條款：產品自發貨之日起,運輸、儲存、使用合理,在兩年內因質量、包裝質量問題而達不到技術要求或損壞,應負責免費維修。若無法維修應負責調換。產品應終身維修,合理收費。
訂貨時應提出的技術要求
2.1、直流高壓發生器應次用中頻調製技術設計生產,對工頻變壓器升壓式直流高壓發生器應禁止使用。 2.2、直流高壓發生器應有完善的防潮防震的技術措施。 2.3、直流高壓發生器應具採用先進的電磁兼容設計,整機能抗現場對地放電衝擊。 2.4、直流高壓發生器應具備測量氧化鋅避雷器自動調整電壓75%功能 2.5、直流高壓發生器應具備過電壓和過電流自動保護裝置。在出現非正常工作狀態時,自動保護裝置應使直流高壓發生器自動關機。 2.6、直流高壓發生器的高壓端電流表應具有抗電磁干擾、抗正反向衝擊的措施和能力,測量不確定度不大於1.0% 2.7顯示屏應有背光顯示,在使用範圍內顯示清晰,易於辨別,滿足現場使用
