簡介
英譯High-frequency DC High Voltage Generator
別名高頻直流高壓發生器又稱高壓發生器、中頻直流高壓發生器、高壓直流發生器、直流高壓發生器、直流發生器、攜帶型直流高壓發生器、高頻直流高壓發生器、交直流高壓發生器。

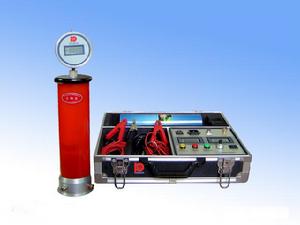

高頻直流高壓發生器高頻直流高壓發生器採用了高頻倍壓電路，套用了最新的PWM高頻脈寬調製技術，閉環調整，採用了電壓大反饋，使電壓穩定度大幅度提高。使用性能卓越的大功率IGBT器件及其驅動技術，並根據電磁兼容性理論，採用特殊禁止、隔離和接地等措施。使直流高壓發生器實現了高品質、攜帶型，並能承受額定電壓放電而不損壞。適用於電力部門、廠礦企業動力部門、科研單位、鐵路、化工、發電廠等對氧化鋅避雷器、磁吹避雷器、電力電纜、發電機、變壓器、開關等設備進行直流高壓試驗，是新世紀最理想的換代產品。
高頻直流高壓發生器採用脈衝寬度調製（PWM）技術、IGBT、以及先進的電子線路及元件，具有輸出不受電網波動干擾，有零位、過流、擊穿、過壓等保護措施，無論過流、擊穿、過壓保護電路都能迅速動作，有效保障設備及人員安全。其輸出採用液晶顯示,體積及重量比原KGF型要輕便的多，非常適合現場使用。全新設計的“0.75U”液晶顯示器可直接顯示並鎖存0.75U1mA現場試驗不需人工計算。
儀器特點
1、 體積小、重量輕、更美觀、更可靠、操作簡便、功能齊全，便於野外使用，是新世紀最理想的可靠產品。
2、 採用最先進技術、工藝製造，率先套用最新的PWM高頻脈寬調製技術、脈衝串邏輯陣列調製，採用大功率IGBT器件，利用高頻技術提高頻率，頻率高達100kHz，從而使輸出高壓穩定度更高，波汶係數更小。
3、 精度高、測量準確。電壓、電流均為數字顯示，電壓解析度為0.1kv，電流解析度為0.1uA，控制箱上電壓表直接顯示加在負載試品上的電壓值，使用時無需外加分壓器，接線簡單。儀器具有高、低壓端測量泄漏電流，高壓端採用圓形禁止數字表顯示，不怕放電衝擊，抗干擾性能好，適合現場使用。
4、 電壓調節穩定度高，全量程平滑調壓，輸出電壓調節採用進口單個多圈電位器，升壓過程平穩，調節精度高，並設計有粗調和細調功能。電壓調節度優於0.1%，電壓、電流測量誤差小於1.0%，脈動因數優於0.5%。
5、 負極性輸出、零啟動、連續可調、有過電壓、過電流、回零、接地保護、特有斷線保護等各種保護功能。自動保護電路功能強，保護完善可靠，使操作安全，各種技術指標均優於行業標準及優於同類產品。
6、 增設了高精度75%VDC-1mA的功能，做氧化鋅避雷器測量帶來極大的方便。輕輕一按無須計算。本儀器控制箱上有75%的電壓功能鍵，在做避雷器氧化鋅試驗時，當電流升到1000uA時，就打開0.75的按鈕，這時，電壓表、電流表所顯示的值就是75%的數據，做完後應立即將升壓的鏇鈕回到零位上，同時，將細調電壓鏇鈕回到零位上，並應立即按綠色按鈕，切斷高壓並關閉電源開關。再做其它試驗。
7、 方便的過電壓整定設定功能，採用了數字撥盤開關，能將整定電壓值直觀顯示，使你操用更隨意，顯示數值單位為kv。 8、 倍壓筒可分節結構，現場使用，靈活方便，一機多用，經濟實惠。
使用注意事項
1、使用高頻直流高壓發生器的工作人員，必須具有“高壓試驗上崗證”的專業人員。
2、使用本儀器請用戶必須按《電力安規》168條規定，並在工作電源進入試驗器前加裝兩個明顯斷開點。當更換試品和接線時，應先將兩個電源斷開點明顯斷開。
3、試驗前請檢查所有試驗接線、控制箱、倍壓筒和試品的接地線是否接好。試驗迴路接地線應按本儀器說明書的要求，一點接地。
4、對大電容試品的放電套用PSZGF專用放電電阻棒對試品放電。放電時不能將放電棒立即接觸試品，應先將放電棒逐漸接近試品，到一定距離空氣間隙開始游離放電，有嘶嘶聲，當無聲音時可用放電棒放電，最後直接接上地線放電。
5、直流高壓200KV及以上時，儘管試驗人員穿絕緣鞋，且處在安全距離以處區域，但由於高壓直流離子空間電場分布擴印影響，會使幾個鄰近站立的人體上帶有不同的直流電位。試驗人員不要互相握手或用手接觸接地體等，否則會有輕微電擊現象，此現象在乾燥地區和冬季較為明顯，但由於能量較小，一般不會對人體造成傷害。
6、PSZGF系列高頻直流高壓發生器控制箱電源為交流AC220V±10%，50Hz。如果電源經1/1隔離變或現場用自發電源，則必須人為將電源有一點與大地聯接。
故障檢查與處理
1． 電源開關打開時，控制箱上的數顯表不亮請檢查電源連線及所有保險管，保險管若有損壞時，請按保險管座旁標註的安培數更換新保險管。
2． 若打開電源開關，數顯表亮，高壓顯示綠燈不亮，加不上高壓。
⑴ 故障顯示“回零”燈亮
沒有回零位，請將逆時針鏇轉高壓輸出調整鈕和微調鏇鈕回到零位上至“回零”燈滅，即可加高壓。
⑵ 故障顯示“其它”燈亮有兩種現象：接地保護；斷線保護。
a． 可能接地線未接好，或地線不可靠接地。請接好可靠的接地線，關閉電源，重新啟動。
b． 可能為連線控制箱與高壓塔的電纜未接好，接好電纜請關閉電源，重新啟動。或電纜線兩端焊頭脫焊時會出現此故 障，請焊好電纜兩端的焊頭，關閉電源，重新啟動。
c． 可能控制箱內某一線頭脫焊斷開，請重新焊接好，關閉電源，重新啟動。
3．一切正常，但在未升到額定輸出電壓的過程中保護。
⑴ 故障顯示“過流”燈亮
a． 試品短路，或泄漏電流過大。
b． 大電容負載時，升壓過快，關閉電源，重新啟動，減慢升壓速度。
⑵ 故障顯示“過壓”燈亮
過壓保護整定鏇鈕未置於最大處，請順時針鏇轉到最大處，關閉電源，重新啟動。
4． 試品高壓下發生短路時，由於短路電流大，有可能把所有的故障顯示燈均點亮，這屬正常，請排除試品故障後重新啟動。
5． 試品故障排除後，故障顯示燈依然亮，加不上高壓。電源開關兼故障保護重置開關，請關閉電源，重新啟動，即可升壓。
6． 如發現電壓表數字波動過大時，請檢查連線電纜線兩頭航空插頭7腳禁止結頭是否脫焊斷開，如斷開請焊接好。
技術引用標準
IEC 60-1： 1989 高電壓試驗技術 第一部分：一般試驗要求
GB/T 16927.1-1997 高電壓試驗技術 第一部分：一般試驗要求
IEC 60-1： 1994 高電壓試驗技術 第二部分：測量系統
GB/T 16927.1-1997 高電壓試驗技術 第二部分：測量系統
DL 474.2-92 現場絕緣實驗實施導則 直流高電壓試驗
ZBF 24002 現場直流和交流耐壓試驗電壓測量裝置的使用導則
儀器的選型原則
直流高壓發生器廣泛適用於電力部門、工礦、冶金、鋼鐵等企業的動力試驗部門。對氧化鋅避雷器、電力電纜、變壓器、發電機等高壓電氣設備進行直流高壓試驗。是高壓試驗專業的重要設備,對於它的選型及使用應遵循以下原則：
1、選型時對生產廠家的要求
1.1、產品應通過型式試驗
1.2、產品應通過相關省份電力試驗研究院組織的入網考評,未進行考評省份可參其它省份的考評結果
1.3、產品應有企業標準,企業標準不得低於行業標準
1.4、應為專業直流高壓電源製造商,具備齊備的工藝設備、檢驗設備及相應的工程技術人員、生產人員
1.5、具有完善的售後服務保障體系,最好在協定中體現出來,企業必須有一定生產規模
售後服務條款：產品自發貨之日起,運輸、儲存、使用合理,在兩年內因質量、包裝質量問題而達不到技術要求或損壞,應負責免費維修。若無法維修應負責調換。產品應終身維修,合理收費。
2、訂貨時應提出的技術要求
2.1、直流高壓發生器應次用中頻調製技術設計生產,對工頻變壓器升壓式直流高壓發生器應禁止使用。
2.2、直流高壓發生器應有完善的防潮防震的技術措施。
2.3、直流高壓發生器應具採用先進的電磁兼容設計,整機能抗現場對地放電衝擊。
2.4、直流高壓發生器應具備測量氧化鋅避雷器自動調整電壓75%功能
2.5、直流高壓發生器應具備過電壓和過電流自動保護裝置。在出現非正常工作狀態時,自動保護裝置應使直流高壓發生器自動關機。
2.6、直流高壓發生器的高壓端電流表應具有抗電磁干擾、抗正反向衝擊的措施和能力,測量不確定度不大於1.0%
2.7顯示屏應有背光顯示,在使用範圍內顯示清晰,易於辨別,滿足現場使用。
主要技術指標
3.1、輸出電壓極性：負極性 3.2、工作電源：AC220V±10%,50HZ 3.3、電壓測量誤差：滿度2%±1d,最高解析度0.1KV 3.4、電流測量誤差：滿度1%±1d,最高解析度0.1UA 3.5、波紋係數優於1% 3.6、電壓穩定度：隨機波動 電網變化±10%時≤0.5% 3.7、工作方式：間斷工作制,額定電壓、電流下工作時間不少於30min 3.8、環境溫度：-10℃～50℃ 3.9、相對濕度：≤85%（25℃） 3.10、海拔高度：2000米
驗收時的注意事項
4.1技術資料應完備,包括說明書、合格證、檢測報告、維修記錄卡等 4.2、銘牌標識應明顯、牢固,內容包括儀器名稱、生產廠家、型號、編號、精度、測量範圍、出廠日期等 4.3、直流高壓發生器控制箱與高壓部分均須有標識明顯的接地端子 4.4、直流高壓發生器的輸出電壓應能從零開始升壓,連續平滑可調,輸出電壓的調節細度應優於額定電壓值的0.1% 直流高壓發生器的輸出電壓調整鏇鈕應有零位閉鎖功能,以防止調整鏇鈕不再零位時突然
高頻直流高壓發生器的保養
1.半年更換一次液壓油並清洗油箱，用油必須採用推薦的型號； 2.氣炎熱時經常檢察（當油溫≥45度）冷卻裝置是否自動啟動。（冷卻水溫必須低於30度） 3.在清洗油箱的同時清洗空氣濾清器； 天 4.經常檢查直流高壓發生器的濾油器信號燈，信號燈一亮（同時蜂鳴器會響），立即清洗油過濾器； 5.按規定需要給設備機械傳動部分各潤滑點注油； 6.經常觀察液體狀況，液位接近下限時請及時往油箱裡補充推薦使用的液壓油； 7.經常檢查各處防塵裝置，發現破損或連線鬆動，應及時處理，以防沙塵混入，損壞設備
高頻直流高壓發生器如何使用
高頻直流高壓發生器是提供高壓直流源的儀器，在使用該儀器前必須先把儀器可靠接地。使用直流高壓發生器的工作人員,必須具有“高壓試驗上崗證”的專業人員。使用直流高壓發生器請用戶必須按《電力安規》168條規定，並在工作電源進入試驗器前加裝兩個明顯斷開點。當更換試品和接線時，應先將兩個電源斷開點明顯斷開。同時現場必須保持至少有三個工作人員在現場，這樣才能有效的保證使用人員的安全。 在打開儀器上的電源前要肯定直流高壓發生器接的是220V交流電源，仔細的檢查接線是否正確，同時也要檢查高壓放電桿的接線是否可靠。在直流高壓發生器的升降壓過程要保持緩升緩降，平穩升壓是延長直流高壓發生器的使用壽命最主要的要點之一。還有儘量避免過量程使用儀器。在每次試驗結束後先把電位器回到零位，然後切斷電源在進行對被試品的放電，放電過程分為兩步，對大電容試品的放電套用ZS專用放電電阻棒對試品放電。放電時不能將放電棒立即接觸試品，應先將放電棒逐漸接近試品，到一定距離空氣間隙開始游離放電，有嘶嘶聲，當無聲音時可用放電棒放電，最後直接接上地線放電。當直流高壓在200kV及以上時，儘管試驗人員穿絕緣鞋，且處在安全距離以外區域，但由於高壓直流離子空間電場分布的影響，會使幾個鄰近站立的人體上帶有不同的直流電位。試驗人員不要互相握手或用手接觸接地體等，否則會有輕微電擊現象，此現象在乾燥地區和冬季較為明顯，但由於能量較小，一般不會對人體造成傷害。 直流高壓發生器控制箱電源為交流AC 220V±10%，50Hz。如果電源經1/1隔離變或現場用自發電源，則必須人為將電源有一點與大地聯接。
操作方法及步驟
高頻直流高壓發生器
操作前準備將控制箱的輸出電纜插座與倍壓裝置電纜插座用專用電纜連線好，本儀器由使用前檢查其完好性，聯接電纜不應有短路和斷路；倍壓筒應無凝露現象；用2.5mm2以上的銅線將控制箱接地與倍壓裝置接地端連線起來並可靠接地。
操作過程（1） 在高壓輸出端子和地接線柱之間接入試品。 （2） 插上電源線，打開電源開關 ，“高壓分”指示燈（綠色）亮，“高壓合”指示燈（紅色）滅；電壓顯示錶及電流顯示錶,以及0.75倍電壓顯示錶顯示均為零值。 （3） 將電壓、電流整定鏇扭順時針鏇到底,電壓調節鏇扭逆時針鏇到零位。（註：電壓調節鏇扭不在零位，無法啟動“高壓合”按鍵） （4） 輕按“高壓合”按鍵，“高壓合”指示燈（紅色）亮，緩慢調節電壓調節鏇鈕到所需電壓值進行測試。測試時電壓顯示錶指示試驗電壓值，單位為kV；0.75倍電壓顯示錶11指示試驗電壓值的75%，單位位kV；電流顯示錶7指示試驗電流值，單位為uA。 （5） 在試品測試過程中按下0.75倍電壓顯示鎖存按鍵，則0.75倍電壓顯示錶顯示值鎖定，維持顯示值不便，這樣在做氧化鋅避雷器試驗時很方便地可作為參考電壓。 （6） 在任何時候按下定時開按鍵，則啟動時間繼電器，在記時到達預設的時間時，蜂鳴器發出報警訊響，同時切斷高壓輸出。 （7） 在試驗過程中，如果負載電流超過儀器額定輸出電流的0－10%時，“過流”指示燈亮，過流保護，防止損壞試品和儀器。 （8） 在試驗過程中，如果試驗電壓超過儀器額定輸出電壓的0－10%時，“過壓”指示燈亮，過保護，防止損壞試品和儀器。 （9） 試驗結束後，反時針調節電壓調節鏇鈕鏇到零位後，電壓顯示錶緩慢回到零位。當三個顯示錶顯示零值後，輕按“高壓分”按鍵，此時“高壓合”指示燈（紅色）滅，“高壓分”指示燈（綠色）亮，再關掉電源開關。 （10） 當被試品電容量很大時，電壓調節鏇鈕鏇到零位均調到零位後，輸出電壓顯示錶遲遲不能回零，則先按“高壓分”按鍵，再關機。然後用放電棒將試品放電，再拆除被試品接線。
保護的設定本儀器由設定了過壓保護，過流保護及內部功率保護，其中過壓保護，過流保護可由外部人為設定，而功率保護在儀器出廠時已確定，不能由外部確定。 （1） 過壓保護 在試驗時，如果不需要設定時，可將電壓整定鏇鈕順時針鏇到最大，這時過壓保護在超過額定輸出電壓動作，過壓保護指示燈（黃色）亮。 如果需要設定過壓保護值時，在試驗前，可先不接被試品，將電壓整定鏇鈕順時針鏇到最大，然後按前述操作過程升壓至所需電壓值，再將電壓整定鏇鈕逆時針鏇到過壓保護值時且過壓保護指示燈（黃色）亮，此時過壓保護值即設定。然後關掉電源開關，用接地棒將高壓接地放電，接上試品即可試驗，此時試驗電壓超過設定值時將自動切斷高壓，過壓保護動作。 （2） 過流保護 在試驗時，如果不需要設定時，可將電流整定鏇鈕順時針鏇到最大，這時過流保護在超過額定輸出電流動作，過流保護指示燈（黃色）亮。如果需要設定過流保護值時，在試驗前，可先接上被試品，將電流整定鏇鈕順時針鏇到最大，然後按前述。
技術參數
1、高壓極性：負電壓極性,零電壓啟動,連續可調。
2、工作電源：AC220V±10%;50Hz
3、電壓測量誤差1.0%（滿度）±1個字,最高解析度0.1%kV
電流測量誤差1.0%（滿度）±1個字,最高解析度0.1%uA
過壓整定誤差≤1.0%
0.75切換誤差≤0.5%
4、紋波係數≤1.0%
5、電壓穩定度隨機波動,電源電壓變化±10%時≤0.5%
6、工作方式間斷使用;額定負載30分鐘;1.1倍額定電壓使用:10分鐘
7、環境溫度-15℃～50℃
8、相對濕度當溫度為25℃時，不大於90%(無凝露)
9、海拔高度2500米以下
