直流高壓發生器簡介
英譯：Intelligent DC High Voltage Generator

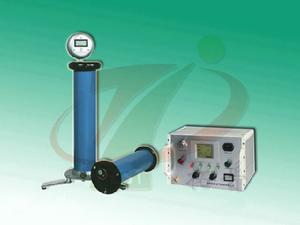

智慧型化直流高壓發生器採用了計算機控制技術，控制PWM脈寬調製、測量、保護及顯示，在LCD顯示器上顯示輸出直流高壓電壓、電流、過壓整定、計時及保護信息，並帶有RS232接口與計算機進行通訊。智慧型型直流高壓發生器主要適用於電力部門、工礦、冶金、鋼鐵等部門對氧化鋅避雷器、電力電纜、變壓器、發電機等高壓電氣設備進行直流耐壓試驗。智慧型型直流高壓發生器在其它科技領域裡，如物理學（加速器、電子顯微鏡）、電子醫療設備（X射線）、工業套用 （廢氣沉澱、靜電噴塗）等方面也被廣泛套用。
直流高壓發生器特點
1、智慧型化直流高壓發生器在行業內率先採用分節式結構，即既可用於高電壓等級，又能用於較低電壓等級，並保持其精度不變。以100/200kV/2mA分兩節為例，單節時可做100kV/4mA使用，可用於35kV及以下系統電氣設備直流高壓試驗，此時可保證測量的準確性避免大馬拉小車；智慧型型直流高壓發生器兩節使用時可做200kV/2mA 使用.可用於220kV分節、110kV及以下氧化鋅避雷器直流試驗及交聯電纜的直流耐壓試驗。真正做到一機兩用，大大方便了現場用戶的使用。2、武漢中試高測電氣有限公司首家採用計算機控制技術，控制PWM脈寬調製、測量、保護及顯示，在LCD顯示器上顯示輸出直流高壓電壓、電流、過壓整定、計時及保護信息，智慧型型直流高壓發生器並帶有RS232接口與計算機進行通訊。
3、智慧型化直流高壓發生器首創智慧型接地不良保護及報警功能（接地不良不能升壓），測壓迴路斷線保護（電壓測量迴路斷線儀器不能升壓），急停按鈕，大大提高了操作人員在作業過程中安全性。
4、智慧型化直流高壓發生器採用30—50kHz高頻倍壓電路，率先套用最新PUM脈寬調製技術和大功率IGBT器件，並根據電磁兼容性理論，採用特殊禁止、隔離和接地等措施使直流高壓發生器實現了高品質，智慧型型直流高壓發生器能承受額定電壓放電而不損壞機器。
5、智慧型化直流高壓發生器採用電壓大反饋，使電壓穩定度大大提高，為氧化鋅避雷器試驗專門設計了0.75UDC—1mA的觸發按紐，還將頻率提高到30-50KHz，使控制箱和倍壓筒體體積和重量有了較大的減小，更便於現場使用。
6、智慧型化直流高壓發生器選用美國、日本等先進技術的元器件和德國製造的國際型系列機箱，集實用與美觀為一體。
7、智慧型化直流高壓發生器的倍壓筒體用德國技術研製；中頻變壓器經有關專家特殊設計，體積小、容量大。倍壓筒體底座內藏△—Y撐腳，即使用時展成Y形，支撐穩定方便，裝箱時縮成△形，藏在底座內。 8、智慧型化直流高壓發生器具有多種保護功能，如：低壓過流、低壓過壓、高壓過流、高壓過壓、零位保護、不接地保護等。故障取樣採用專用的感測器，動作時間為納秒級，光隔離元件也為納秒級，動作時間一般在10微秒可完全關斷直流主迴路。推動信號快速關斷保護在輸出端採用專用感測器取樣，反應時間為納秒級，通過納秒級的光隔離元件和納秒級的模擬開關，全過程在2微秒內將功放電路的推動信號切斷，保證在輸出短路的情況下，不損壞功率器件。
9、智慧型化直流高壓發生器所配的全螢幕蔽自動換檔高壓微安表採用金屬外殼，液晶顯示外採用導電玻璃與外殼連線，表外殼無任何按鈕，測試線與禁止線同軸引出，從而實現了真正的全螢幕蔽；電流表為4 1/2位數顯表，可0-200-2000μA自動換檔，較大提高了泄漏電流的解析度。
產品別名
直高發、高壓發生器、直流高壓發生器、中頻直流高壓發生器、高頻直流高壓發生器、數字式直流高壓發生器、攜帶型超輕型直流高壓發生器、直流高壓發生器、高壓發生器、高頻直流高壓發生器、高壓直流發生器、直流高壓發生器生產廠家、直流高壓發生器價格、直流發生器、攜帶型直流高壓發生器、智慧型直流高壓發生器
直高發安全保護性能
◆過流保護：當高壓輸出端短路，儀器應立即切斷輸出，同時儀器不應有損壞有過流保護，並且有中文報警提示及聲音提示
◆過壓保護：當高壓輸出超過過壓整定值時，儀器應立即自動切斷輸出，這保證試品不會應過壓造成損壞
有過壓保護，採用選單式整定，並且有中文報警提示及聲音提示
◆零位保護：電位器應歸零才能升壓，防止高壓端有電壓，對人身與儀器造成危害
有零位保護，並且有中文報警提示及聲音提示
◆接地保護：當儀器沒有接地或接地不良的情況下，儀器應有接地報警並有相應提示，且不能升壓，防止對人身與儀器造成危害
有接地保護，並且有中文報警提示及聲音提示。在特殊情況（如電纜試驗現場、發電機供電場合）下，無可靠接地也要進行試驗時，可長按75%功能鍵解除保護，方便用戶在現場進行試驗
◆內部電壓測量迴路開路保護：在內部測壓電阻開路、電壓測量信號線斷路、電纜接線柱接觸不良時，如果沒有保護，這時儀器電壓表沒有指示，而高壓端已有電壓，這可能造成人身傷害事故
有內部電壓測量迴路開路保護，並且有中文報警提示及聲音提示
直高發技術引用標準
IEC 60-1： 1989 高電壓試驗技術 第一部分：一般試驗要求GB/T 16927.1-1997 高電壓試驗技術 第一部分：一般試驗要求
IEC 60-1： 1994 高電壓試驗技術 第二部分：測量系統
GB/T 16927.1-1997 高電壓試驗技術 第二部分：測量系統
DL 474.2-92 現場絕緣實驗實施導則 直流高電壓試驗
ZBF 24002 現場直流和交流耐壓試驗電壓測量裝置的使用導則
直流耐壓試驗的方法
對試品進行泄漏及直流耐壓試驗的方法：⑴ 在做負載試驗前，將高壓禁止微安表安裝到倍壓筒上的高壓輸出端上，並將配套的專用高壓線分別接到微安表上和被試品上。
⑵ 檢查儀器、放電棒、倍壓筒、試品聯接線、接地線是否正確，接地線聯接是否可靠，檢查高壓安全距離是否符合要求，方可開始進行試品的高壓試驗。
⑶ 檢查確認儀器等無異常情況後，接通單相交流220V電源開關，此時綠燈亮，表示電源接通。可開始進行試品的直流泄漏和直流耐壓試驗。
⑷ 按紅色按鈕，則紅燈亮，表示高壓接通，待升高壓。
⑸ 順時針方向平緩調節調壓電位器,輸出端即從零開始升壓。升壓速度以每秒3-5kV上升試驗電壓為宜。對於大電容試品升壓時則需要緩慢升壓，否則可能導致電壓過沖,還需監視電流表充電電流不超過直流發生器的最大充電電流。當升到所需的電壓或電流後，按規定時間記錄電流表及電壓表的讀數。
⑹ 試驗完畢後，降壓，將調壓電位器回零後，隨後按綠色按鈕，切斷高壓並關閉電源開關。
⑺ 試驗完畢後，套用放電棒對試品進行多次放電，放電後方可靠近試品和拆線工作 (放電請詳細見放電棒使用說明書)。對小電容試品如氧化鋅避雷器、磁吹避雷器等緩緩調節調壓電位器升壓到所需的電壓(電流)值，然後從數顯表上讀出電壓(電流)數值。如需對氧化鋅避雷器進行75%VDC-1mA的測量時，應先升到電流到1000uA時電壓值停止(這時可記錄電壓、電流值)，然後按下黃色按鈕,電壓即降到原來的75%,並保持此狀態。此時可讀取微安表數值及電壓值。測量完畢後,調壓電位器逆時針回到零位,按下綠色按鈕,需再次升壓時按紅色按鈕即可。對大電容試品時，升壓應更要緩慢，並需要監視電流表充電電流不超過發生器的最大充電電流，一定要放慢升壓速度,避免充電電流過大。試驗完畢後，將電壓調節電位器逆時針回到零位上，隨後按綠色按鈕，切斷高壓。此時注意電壓表上的電壓降到20kV左右,方可用放電棒進行多次放電，確保全全。
