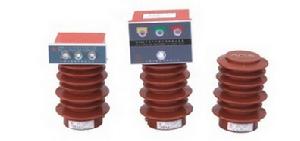

高壓帶電顯示器

高壓帶電顯示器，一般安裝在進線母線、斷路器、主變、開關櫃、GIS組合電器及其它需要顯示的是否帶電的地方，防止電氣誤操作。

基本概況

高壓帶電顯示器

裝高壓帶電顯示器置一般安裝在進線母線、斷路器、主變、開關櫃、GIS組合電器及其它需要顯示的是否帶電的地方，防止電氣誤操作， 該系列裝置須符合中華人民共和國電力行業標準DL/T 538-2006 《高壓帶電顯示裝置》的標準。

設備用途

DXNB-Q/CS型帶自檢功能戶內高壓帶電顯示器(簡稱顯示器)配合高壓電容感測器構成高壓帶電顯示系統.顯示器能用於交流50/60Hz,額定電壓3.6-40.5Kv的開關櫃,他能指示高壓電路是否帶電;並能閉鎖高壓電氣設備,以防止帶電操作,發生安全事故.
該顯示器具有自檢功能,可模擬高壓輸入,隨時對顯示器功能是否正常進行檢查.
該顯示器還帶有測試孔.進行外部驗電和核相測試.
DXNB-T/CS型帶自檢功能戶內高壓帶電顯示器不帶閉鎖和測試孔.

主要指標

額定頻率:50/60Hz 二次電源:交流220V
額定電壓:3.6-40.5Kv 輔助接點控制器:AC250V7A或DC30V7A
啟輝電壓:10%-45%Un 選配感測器:根據用戶需求可配10pF或110pF的電壓感測器
開孔尺寸:91x44(mm)

裝置分類

a、.按額定電壓等級分為：3、6、10、27.5、35KV；
b、按感測器使用環境條件分為：普通型、加強絕緣型（全工況型）；
c、按按感器結構及安裝尺寸分為：見表2；
d、按顯示器功能分為：T型、Q型；
e、按顯示器外型尺寸分為：Ⅰ型、Ⅱ型；見圖8、圖9；

基本參數

顯示裝置的基本參數見表1
項目名稱 單位 數據
感測器 額定電壓 KV 3 6 10 20 27.5 35
最高工作電壓Um 3.5 6.9 11.5 31.5 40.5
額定頻率 Hz 50
絕緣水平 工頻耐受電壓（有效值） 一次對二次對地 KV 25 32 42 65 80 100
雷電衝擊耐受電壓（峰值） 40 60 75 125 185 185
局部放電量 PC ≤10
抗彎強度 KN 8
顯示器 氖燈啟輝電壓 KV 0.52 0.87 1.73 2.38 3.03
閉鎖啟控電壓 1.95 3.90 6.50 13 17.88 22.75
二次閉鎖電源電壓 V 220 -100
