使用環境
a）周圍空氣溫度：+40℃∽-40℃；
b）海拔高度：不超過1000m；
c）風速：不超過34m/s
d）周圍空氣可以受到塵埃、煙、腐蝕性氣體、蒸汽或鹽霧的污染，污穢等級不得超過GB/T5582中的Ⅱ級。
主要技術參數
表1主要技術參數
| 序號 | 名稱 | 單位 | 參數 | |||||
| 1 | 額定電壓 | kV | 40.5 | 126 | 252 | 363 | 550 | |
| 2 | 額定頻率 | Hz | 50 | |||||
| 3 | 額定顯示工作電壓 | kV | 35/√3 | 110/√3 | 220/√3 | 330/√3 | 500/√3 | |
| 4 | 工作電源 | V | AC220、DC220、DC110 | |||||
| 5 | 強制閉鎖接點容量 | AC220V/2A | ||||||
| 6 | 功率消耗 | W | 5 | |||||
| 7 | 額定絕緣水上平 | 1min工頻耐壓 | kV | 2 | ||||
| 額定電壓（kV） | 40.5 | 126 | 252 | 363 | 550 |
| 安裝距離（cm） | 45±5 | 140±10 | 250±10 | 360±10 | 500±10 |
| 起動距離（cm） | 60∽80 | 170∽230 | 280∽340 | 400∽470 | 550∽630 |
工作原理

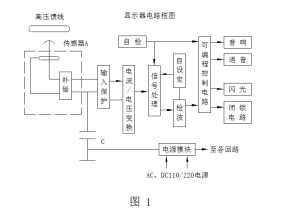

該裝置是利用高壓電場與感測器之間的電場耦合原理，在安全距離外進行感應式（非接觸式）測量，其工作原理如圖1所示。
工作原理 當被測設備或網路帶電時，“A、B、C”三相指示燈亮，“操作”指示燈熄滅，且輸出強制閉鎖信號。
當被測設備或網路不帶電時，“A、B、C”三相指示燈都熄滅，“操作”指示燈亮，同時解除閉鎖信號，可以進行設備操作。
裝置採用分相控制，任何一相帶電時，即閃光報警，並輸出強制閉鎖信號。當顯示器失去控制電源時，顯示器輸出強制閉鎖信號，保持閉鎖狀態。
顯示器上設有“自檢”功能，當設備安裝完畢即可自動檢測顯示器的各種模組功能，如果一切正常，當按下“自檢”時，可以看到三相指示燈閃爍，閉鎖繼電器跳動，蜂鳴器響亮。在探頭髮生開路或者短路時，“工作電源”指示燈會閃亮，語音電路會自動報警並發出：“檢測電路故障”的語音，並強制閉鎖。當電路正常無高壓時，“操作指示”燈點亮，語音電路發出“操作注意安全”提示語音，就可對帶電間隔進行維護操作。
外形尺寸

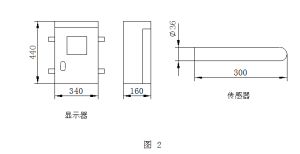

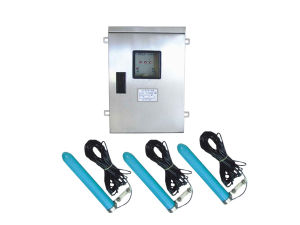

DXW(N)型高壓帶電顯示閉鎖裝置由感測器、顯示器二部分組成，其外形及安裝尺寸如圖2所示：
外形尺寸 顯示器接線圖

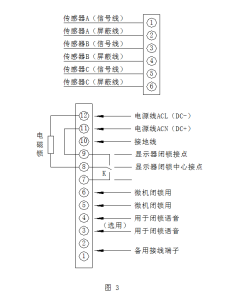

將禁止線按接線端子編號與顯示器連線，如圖3
接線圖
