基本概況
帶電顯示器是一種直接安裝在室內電氣設備上，直觀顯示出電氣設備是否帶有運行電壓的提示性安全裝置。當設備帶有運行電壓時，該顯示器顯示窗發出閃光，警示人們高壓設備帶電，無電時則無指示。
設備用途
該系列裝置一般安裝在進線母線、斷路器、主變、開關櫃、GIS組合電器及其它需要顯示的是否帶電的地方，防止電氣誤操作， 該系列裝置須符合中華人民共和國電力行業標準DL/T 538-2006 《高壓帶電顯示裝置》的標準。
設備特點
可靠性：感應式(非接觸式)感測器,線上路安全距離之外檢測線路是否帶電，且具有明顯的方向性,靈敏度高,安全可靠。
經濟性：感測器不與帶電體直接接觸,安裝與檢修時無需做局放試驗，簡單方便，維護費用低，使用壽命長。
功能全：具有閃光燈顯示,自檢及啟動強制閉鎖迴路等功能,真正起到全方位強制閉鎖的作用。
適應性：形式多樣,可廣泛用於戶內、戶外、GIS組合電器及開關櫃等各種場所。
工作原理

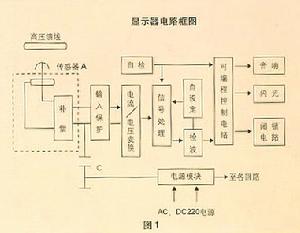

帶電顯示器該裝置是利用高壓電場與感測器之間的電場耦合原理，在安全距離外進行感應式（非接觸式）測量，其工作原理框如圖1所示。高壓帶電顯示閉鎖裝置由感測器、顯示器二部分組成，感測器共四支、分別對準“A、B、C、D”三相帶電體和接地，與高壓帶電體無直接接觸，並保持一定的安全距離，它接受高壓帶電體電場信號，並傳送給顯示器進行比較判斷；
當被測設備或網路帶電時，“A、B、C”三相指示燈亮，“操作”指示燈熄滅，且輸出強制閉鎖信號。
當被測設備或網路不帶電時，“A、B、C”三相指示燈都熄滅，“操作”指示燈亮，同時解除閉鎖信號，可以進行設備操作。裝置採用分相控制，任何一相帶電時即閃光報警，並輸出強制閉鎖信號。
當顯示器失去控制電源時，顯示器輸出強制閉鎖信號，保持閉鎖狀態。顯示器上設有“自檢”功能，即可自動檢測感測器和顯示器的各種功能模組，在裝置發生任何故障時，“電源”指示燈長亮，“操作”指示燈不會亮，始終輸出強制閉鎖信號，保持閉鎖狀態。
