產品介紹
CS-ZT010TH它集一次迴路模擬圖、開關狀態、斷路器位置、接地閘刀位置、彈簧儲能狀態等多功能於一體，這些指示功能可分可合，用戶可根據需要選擇。該產品以一體化布局配套裝備於開關櫃，將簡化開關櫃的面板結構設計，美化開關櫃的面板布局，完善開關狀態的指示功能和安全性能。
超薄型的結構，接線方式為左、右兩個側面的插拔式端子，並且把強、弱電的信號分開布線，保證了不會碰到中門內的斷路器，裝入中門後在後面板裝一防爆罩，同時將線纜封閉，以確保符合五防的要求，這種安裝方式適用於各種配置的開關櫃。
技術指標
1. 工作電壓：AC220V（寬電壓輸入：AC90～264V）50Hz ；DC120～370V；
2. 加熱工作電源：AC220V±10% 50Hz；
5. 存儲溫度：-40～80℃ 相對濕度≤95%RH
6. 抗電磁干擾性能：符合IEC60255-22的標準規定；
7. 抗電強度：外殼與端子之間大於AC2000V；
8. 絕緣性能：外殼與端子之間大於100MΩ；
9. 體積：135.5x195.5x35mm；開孔尺寸：120x180mm；
安裝螺絲孔距：125x185mm；安裝螺絲孔徑：Φ4mm；
指示圖及功能

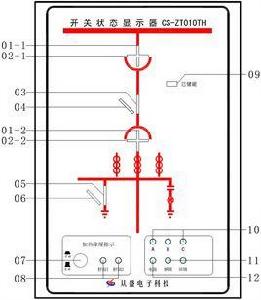

面板指示圖及功能說明
1 、解釋說明
01-1、01-2：工作位置指示 07：手、自動按鈕
02-1、02-2：試驗位置指示 08：加熱除濕指示燈
03：斷路器合閘指示 09：儲能指示
04：斷路器分閘指示 10：A、B、C三相電源指示
05：接地開關合閘指示 11：閉鎖、解鎖指示
06：接地開關分閘指示 12：電源指示
2 、指示說明
斷路器狀態指示（無源觸點輸入） 斷路器位置指示（無源觸點輸入）
合閘時，合閘觸點閉合，紅色模擬條亮； 工作位置觸點閉合時，紅色垂直模擬條亮；
分閘時，分閘觸點閉合，綠色模組條亮； 實驗位置觸點閉合時，綠色水平模擬條亮；
接地閘刀位置指示（無源觸點輸入） 彈簧儲能指示（無源觸點輸入）
觸點閉合，紅色模擬條亮，表示接地合閘； 觸點閉合，紅色燈亮，表示已儲能；
觸點斷開，紅色模擬條亮，表示接地斷開； 觸點斷開，紅色燈滅，表示未儲能；
註：失電狀態下所有的發光指示均不亮，只有高壓A、B、C 相燈亮，以上接點信號均來自斷路器的輔助接點。
3 、高壓帶電指示部分說明
LED啟輝電壓（KV）：母線電壓×0.15～0.65；
閉鎖啟控電壓（KV）：母線電壓×0.65。
4 、溫、濕度控制部分說明（1路溫度+1路濕度）
1、當環境溫度小於5℃或環境濕度高於90%RH 時，裝置啟動加熱；
2、當環境溫度高於15℃時，加熱器自動停止加熱；
3、當環境濕度低於80RH%時，加熱器停止加熱；
5 、 手動加熱開關說明
開關可處於自動或手動兩狀態，通常是在自動狀態，此時溫度控制邏輯同上，當按上開關後，則處於手動強制加熱狀態。
6 、 其它輔助功能說明
本裝置面板上，按用戶指定要求可選配櫃內照明開關，用戶可直接在本裝置上進行相關操作。
端子接線圖
