簡介

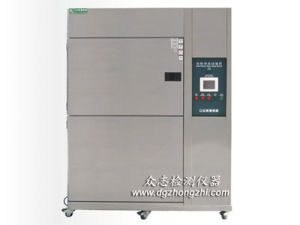

高低溫衝擊箱（三箱式）規格
列表一型號 工作室尺寸D×W×H外型尺寸D×W×H 樣品區尺寸D×W×HBJYSL-WDCJ-100 450×450×500mm 1700×930×1650mm 250×250×250mm
BJYSL-WDCJ-150 500×600×500mm 1800×1080×1650mm 300×400×250mm
BJYSL-WDCJ-250 600×600×650mm 1950×1080×1950mm 400×400×400mm
BJYSL-WDCJ-500 800×800×800mm 2950×1450×2250mm 600×600×500mm
BJYSL-WDCJ-800 970×970×800mm 3130×1620×2250mm 760×760×500mm
BJYSL-WDCJ-0101120×1120×800mm 3300×1780×2250mm 920×920×500mm
列表二
| 型號 | CZ-H-42(A~C) | CZ-H-80(A~C) | CZ-H-150(A~C) | CZ-H-252(A~C) | CZ-H-450(A~C) | ||||
|---|---|---|---|---|---|---|---|---|---|
| 內部尺寸WxHxD(cm) | 40×35×30 | 50×40×40 | 60×50×50 | 70×60×60 | 80×75×75 | ||||
| 外部尺寸WxHxD(cm) | 140x180x145 | 148X190X155 | 160x200X175 | 175x210X187 | 190x220x200 | ||||
| 溫度範圍 | (150℃~A：-45℃；B：-55℃；C：-65℃)；(高溫區 High temperature zone ：+60℃~+150℃；低溫區 Low temperature zone ：-10℃~-65℃；) | ||||||||
| 升溫時間(蓄熱區) | RT~200℃約需35min | ||||||||
| 降溫時間(蓄冷區) | RT~-70℃約需85min | ||||||||
| 溫度回復時間／轉換時間 | ≤5min內 ／ ≤10sec內 | ||||||||
| 溫度控制精度／分布精度 | ±0.5℃ ／ ±2.0℃ | ||||||||
| 內外部材質 | 全機為SUS 304#不鏽鋼板霧面處理，內箱為不鏽鋼 | ||||||||
| 保溫材質 | 耐高溫高密度氯基甲酸乙醋泡沫絕緣體材料 | ||||||||
| 系統 | P.I.D+S.S.R+微電腦平衡調溫控制系統 | ||||||||
| 冷卻系統 | 半密閉式雙段壓縮機(水冷式)／全密閉式雙段壓縮機(風冷式) | ||||||||
| 安全保護裝置 | 無熔絲開關、壓縮機高低壓保護開關、冷媒高壓保護開關、故障警告系統、電子警報器 | ||||||||
| 配件 | 觀視窗(特殊選購型)、上下可調隔層兩片、通電測線孔、腳輪、水平支架 | ||||||||
| 電源 | AC380V 50HZ/60HZ 3∮ | ||||||||
| 重量(大約) | 700Kg | 900Kg | 1200Kg | 1400Kg | 1900Kg | ||||
| 控制器 | 韓國“TEMI” South Korea“TEMI” 或日本“OYO”牌 Japan's “OYO” Brand 任選Optional | ||||||||
| 壓縮機 | 法國"泰康"牌France/s "Tecumseh" Brand | ||||||||
特點
1、三箱設備區分為：高溫區、低溫區、測試區三部分，測試產品置於測試區，衝擊時高溫區或低溫區的溫度沖入測試區進行衝擊,測試產品為靜態式。
2、採用觸控式圖控操作介面，操作筒易。
3、衝擊方式套用風路切換方式將溫度導入測試區，做冷熱衝擊測試。
4、高溫衝擊或低溫衝擊時，最大時間可達999H，最大循環周期可達9999次。
5、系統可作自動循環衙擎或手動選擇性衝擊並可設定二區或三區衝擊及冷沖熱沖啟始。
6、冷卻采二元冷凍系統，降溫效果快速，冷卻方式為水冷式。
7、可以試驗衝擊常溫執行滿足標準及試驗方法:GJB150.5溫度衝擊試驗;GJB360.7溫度衝擊試驗;GB/2423.22溫度衝擊試驗
符合標準
GB/T2423.1.2-2001GJB150.5GB10592-89
輔助結構
密封：門與箱體之間採用雙層耐高溫高張性密封條以確保測試區的密閉
門把手：採用無反作用門把手，操作更簡便
樣品架移動方式：樣品架依靠安裝箱體底部的直線往復驅動系統作上下移動
腳輪：機器底部採用高品質可固定式PU活動輪
採用立式體、冷熱兩箱，採用提籃轉換試品所在實驗區域的方法，達到冷熱衝擊試驗目的；這種結構最大限度減小了冷熱衝擊時的熱負荷，縮短了溫度回復時間，也是最可靠、最節能的一種冷熱衝擊的方式
附屬功能
不同溫段衝擊：由多級蒸發器結構相應切斷，控制蒸發麵積與製冷量膨脹閥匹配，使用製冷系統輸出合理減少加熱器中和的輸出
量，達到恆定節能；另有獨立的換氣閥門，在排氣（常溫恢復）時動作引入環境空氣
進氣口在環境溫度曝露時吸進外面的空氣
排氣口從機械室和試驗區排出熱氣定時預定功能
預先設定試驗開始時間，試驗箱自動開始起動並準備開始試驗
曝露時間縮短功能
試驗區的下風溫度達到曝露溫度後轉換到下一個曝露的功能
前處理/後處理功能
在循環試驗開始前或結束後，試樣被曝露在高溫環境中（熱處理）維持一定時間
乾燥運轉功能
試驗結件下運轉一定的時間
控制系統
高低溫衝擊箱主控制器採用進口日本“OYO”雙迴路高精度液晶顯示觸摸按鍵溫度控制器。該控制器採用液晶顯示觸控螢幕，可顯示設定參數、試驗曲線、運行時間、加熱器工作狀態，PID參數自整定功能。控制程式的編制採用人機對話方式，僅需設定溫度，就可實現制冷機自動運行功能。控制系統具備完善的檢測裝置能自動進行詳細的故障顯示。報警，配置485通訊接口及運行軟體。設定精度：溫度：0.1℃時間：Is用戶程式容量：10×99段。運行方式：程式運行，恆定運行。獨立超溫保護儀表。設備工作時間累計計時器。低溫區、高溫區轉換時間小於等於15秒。溫度恢復時小於等於5分鐘
