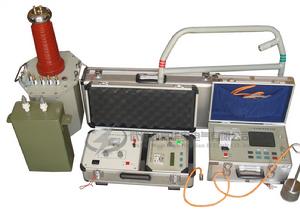

電纜故障綜合測試儀
XG-2136電纜故障綜合測試系統 又稱：電纜故障測試儀，電纜故障檢測儀，電纜故障測量儀。
XG-2136電纜故障綜合測試儀（西高華電）概述:
電纜故障測試儀是一套綜合性的電纜故障探測儀器。能對電纜的高阻閃絡故障，高低阻性的接地，短路和電纜的斷線，接觸不良等故障進行測試，若配備聲測法定點儀，可準確測定故障點的精確位置。特別適用於測試各種型號、不同等級電壓的電力電纜及通信電纜。採用多種故障探測方式，計算機技術及特殊性電子技術。
有線通信的暢通和電力的輸送有賴於電纜線路的正常運行。一旦線路發生障礙，就會造成通信及時查出故障並迅速予以排除，就會造成很大的經濟損失和不良的社會影響。因而，電纜故障測試儀是維護各種電纜的重要工具。
主要特點：
1、採用低壓脈衝法和高壓閃絡法進行探測，可測試電纜的各種故障，對電力電纜的閃絡及高阻故障無需燒穿而直接測試。
2、採用高速數據採樣技術，讀取解析度1m。智慧型化程度高。測試結果以小型及數據自動顯示在大螢幕液晶顯示屏上，判斷故障直觀。並配有選單顯示操作功能，無需對操作人員作專門的訓練。
3、具有波開及參數存儲、調出功能。採用非易失性器件，關機後波形、數據不易失。
4、具有雙蹤顯示功能。可將故障電纜的測試波形與正常波形進行對比，有利於對故障的進一步判斷。
5、具有波形擴展比例功能。改變波形比例，可擴展波形進行精確測試。
6、控制測量游標，可自動沿線搜尋，並在故障波形的拐點處自動停下。
7、可任意改變雙游標的位置，直接顯示故障點與測試點的直接距離或相對距離。
主要技術參數：
1、最遠測試距離：32km
2、探測盲區：1m
3、讀數解析度：1m
4、功 耗：5VA
5、體 積：325×165×225mm3
6、重 量：4Kg
7. 探測路由及故障最遠定位距離：線徑小於0.5電纜為3km，其它電纜可達20 km。
8. 準確定點的故障絕緣阻值：0-50MΩ。
9. 定位測試準確度：≤±10cm
10. 探測電纜深度：≤3m
