一、產品套用
因而，電纜故障測試系統是維護各種電纜的重要工具。電纜故障智慧型測試系統採用了多種故障探測方式，套用當代最先進的電子技術成果和器件，採用計算機技術及特殊性電子技術，結合長期研製電纜測試儀的成功經驗而推出的高科技，智慧型化，功能全的全新產品。
電纜故障智慧型測試系統是一套綜合性的電纜故障探測儀器。能對電纜的高阻閃絡故障，高低阻性的接地，短路和電纜的斷線，接觸不良等故障進行測試，若配備聲測法定點儀，可準確測定故障點的精確位置。特別適用於測試各種型號、不同等級電壓的電力電纜及通信電纜。

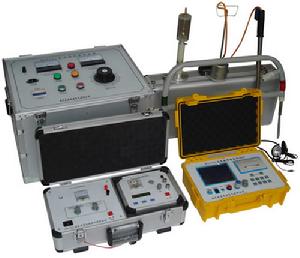

WD-213X電纜故障綜合測試系統二、系統組成
1.電纜故障智慧型測試儀（WD2133）
2.電纜尋跡及故障定位儀（WD2132）
3.直流高壓發生裝置（WD2131)
4.高壓設備：放電取樣器、工頻高壓試驗裝置、脈衝貯能電容器、成套專用測試線等。
三、故障智慧型測試儀
電纜故障智慧型測試儀是一套綜合性的電纜故障探測設備。可用於測試各種市話電纜、高頻通信電纜及金屬架空電纜上發生的開路（斷線）、短路、接觸不良等各種電纜故障。同時也可以對電力電纜的高阻閃絡、高低阻性的接地和電力電纜的斷線、接觸不良等故障位置進行遙測。
該儀器採用多種探測方式，套用當代最先進的電子技術成果。採用計算機技術及微電子技術，具有智慧型化程度高、功能齊全、使用範圍廣、測試準確、使用方便等特點。
可測電纜故障的種類
開路、短路、接地故障以及高阻泄漏性故障和高阻閃絡性故障。特點適用測試各種型號、不同等級電壓的通信電纜和電力電纜。
1、功能齊全，測試故障安全、迅速、準確。儀器採用低壓脈衝法和高壓閃絡法進行探測，可測試電纜的各種故障，對電力電纜的閃絡及高阻故障無需燒穿而直接測試。如配備聲點儀，可準確測定故障點的位置
2、測試精度高。儀器採用高速數據採樣技術，讀取解析度1m。智慧型化程度高。測試結果以小型及數據自動顯示在大螢幕液晶顯示屏上，判斷故障直觀。並配有選單顯示操作功能，無需對操作人員作專門的訓練。
3、具有波開及參數存儲、調出功能。採用非易失性器件，關機後波形、數據不易失。
4、具有雙蹤顯示功能。可將故障電纜的測試波形與正常波形進行對比，有利於對故障的進一步判斷。
5、具有波形擴展比例功能。改變波形比例，可擴展波形進行精確測試。
6、控制測量游標，可自動沿線搜尋，並在故障波形的拐點處自動停下。
7、可任意改變雙游標的位置，直接顯示故障點與測試點的直接距離或相對距離。
8、具有列印功能。將測試的結果列印存檔。
1、最遠測試距離：32km
2、探測盲區：1m
3、讀數解析度：1m
4、功 耗：5VA
5、體 積：325×165×225mm3
6、重 量：4Kg
四、故障尋跡及定位儀
電纜尋跡及故障定位儀是由發射機和接收機及感應式探頭、電位差式探測架等組成。儀器採用電磁感應方法對光纜、電纜進行路由尋跡及埋深測試，採用電位差方法對光纜、電纜進行故障定位測試。適用於具有金屬導體（線對、護層、禁止層）的各種光纜、電纜的路由、埋深及對地絕緣不良點的定位測試。它是郵電通信系統以及部隊、鐵路、礦山、油田、機場、航運等單位的線路故障專用測試儀。
儀器的特點1. 接收靈敏度高
2. 靜態漂移小
3. 抗干擾能力強
4. 準確度高、工作穩定
5. 交直流兩用
6. 液晶數字顯示
1. 探測路由及故障最遠定位距離：線徑小於0.5電纜為3km，其它電纜可達20 km。
2. 準確定點的故障絕緣阻值：0-50MΩ。
3. 定位測試準確度：≤±10cm
4. 探測電纜深度：≤3m
五、直流高壓發生裝置
直流高壓發生裝置是電纜故障檢測系統的組成部分，用於當使用衝擊閃絡法檢測高阻故障時的輔助高壓電源。
技術數據
1 輸入電源：AC 220V，50Hz
2 輸出電壓：DC 0~15kV
3 額定功率：2kVA
4 環境溫度：0~40oC
5 環境濕度：<75%RH
6 海拔高度：<1000m
7 絕緣等級：A級
8 尺寸： 430×540×410 mm
9 重量： 48.5 kg
