一、產品簡介
DBM-213X電纜故障綜合測試儀由DBM-2133電纜故障測試儀主機、DBM-2132J電纜故障定位儀、DBM-2132F電纜路徑儀三個主要部分組成。DBM-2133電纜故障測試儀主機用於測量電纜故障故障性質，被測電纜全長及電纜故障點距測試端的大致位置。DBM-2132J電纜故障定點儀是在電纜故障測試儀主機確定電纜故障點的大致位置的基礎上來確定電纜故障點的精確位置。而對於未知走向的埋地電纜，則需使用電纜路徑儀來確定地下電纜的走向。若已知地下電纜的具體走向，可不使用電纜路徑儀。DBM-2133電纜故障測試儀主機可與筆記本電腦直接相連，便於管理與操作。DBM-213X整套電纜故障測試儀器配合使用可以快速準確地找到各種電纜的故障點，適用於廣大廠礦企業、冶金、石化系統、電廠、機場、鐵路和供電等部門。DBM-213X電纜故障綜合測試儀廣泛套用於35KV以下各種不同截面的鋁芯、銅芯電力電纜、高頻同軸電纜及市話電纜的低阻、短路、開路及各種高阻故障的探測，是保障安全供電的必備設備和電纜生產、維護工作者的得力助手。
二、技術指標
（一）、DBM-2133電纜故障測試儀（主機）
功能與特點：1．可測35KV以下等級所有電纜的高、低阻故障，適應面廣。2．具有方便用戶的軟體和全中文選單。按鍵定義簡單明了。測量方法簡單快速。3．檢測故障成功率、測試精度及測試方便程度優於國內任何一種檢測設備。4．8寸彩色液晶觸控螢幕作為顯示終端，儀器具有強大的數據處理能力和友好的顯示界面。
5．具有極安全的採樣高壓保護措施。測試儀器在衝擊高壓環境中不會當機和損壞。6．具有計算機通訊接口，可方便將數據及圖形保存在計算機內。7．無測試盲區。8．內置電源，可在無電源環境測試電纜的開路及低阻短路故障。
主要性能指標：1．測試方法：低壓脈衝法、高壓閃絡法；2．衝擊高壓：低於35KV電力電纜；3．數據採樣速率：100MHz、50MHz、25MHz、12.5MHz；4．測試距離：＞30Km；5．讀數解析度：小於1m；6．系統測試精度：小於50cm；7．測試電纜脈寬設有：“0.05”、“0.1”、“0.2”、“0.5”、“1”、“2”、“8”微秒；8．具有測試波形儲存功能：能將現場測試到的波形按規定順序方便地儲存於儀器內，供隨時調用觀察。可以儲存大量的現場測試波形；9．能將測得的故障點波形與好相的全長開路波形同時顯示在螢幕上進行同屏對比和疊加對比，可自動判斷故障距離；10．內置電源：充滿電後儀器可連續工作3小時以上，亦可外接交流電源工作；11．工作條件：溫度-10℃～+45℃，相對濕度90%。12.重量：2kg；
（二）、DBM-2132J電纜故障定位儀
DBM-2132J電纜故障定位儀配備了一流的積體電路和放大器。在DBM-2132F電纜故障定位儀器的聲音通道上的過濾裝置最大限度地去除干擾噪音，同時增強電弧產生的聲音。液晶顯示屏可同時顯示聲音脈衝和磁脈衝以及故障點距探頭測試點的距離。這樣通過監聽地下聲音的變化及顯示距離來共同判斷故障點。規格及參數
l可同步接受故障點放電時產生的聲波和電磁波並顯示探頭到故障點的距離；
l顯示距離：最大22.6米，最小距離0.1米；
l電源電壓：9V；
l功耗：0.2W；
l使用溫度：-10-40℃；
l外形尺寸：定位儀：180*80*70；探頭：Ф85*90；
l重量：1.5Kg（含探頭）；
（三）、DBM-2132F電纜路徑儀
DBM-2132F電纜路徑儀是核查地下電纜走向、埋深的儀器，在電纜徑路不明的情況下，查找地下電纜的路徑及深度。規格及參數：
l測試信號：正弦波，頻率15KHz、1KHz；
l輸出功率：>30W;
l輸出阻抗：>8Ω;
l電源電壓：交流220V±10﹪，50Hz±1﹪；
l使用環境溫度：-10-40℃；
l外形尺寸：300*250*90
l重量：1.5kg

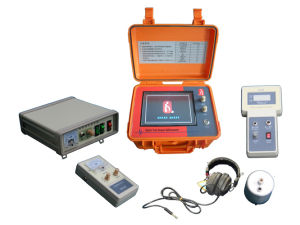

DBM-213X電纜故障綜合測試儀
DBM-213X電纜故障測試儀器配合使用可以快速準確地找到各種電纜的故障點，適用於廣大廠礦企業、冶金、石化系統、電廠、機場、鐵路和供電等部門。測試儀廣泛套用於35KV以下各種不同截面的鋁芯、銅芯電力電纜、高頻同軸電纜及市話電纜的低阻、短路、開路及各種高阻故障的探測，是保障安全供電的必備設備和電纜生產、維護工作者的得力助手。
