電磁離合器簡介
英文名稱：Electromagnetic Clutches乾式單片電磁離合器：線圈通電時產生磁力吸合“銜鐵”片，離合器處於接合狀態；線圈斷電時“銜鐵”彈回，離合器處於分離狀態。

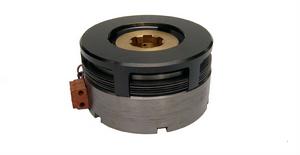

乾式多片 濕式多片電磁離合器：原理同上，另外增加幾個摩擦付，同等體積轉矩比干式單片電磁離合器大，濕式多片電磁離合器工作時必須有油液冷卻和潤滑。

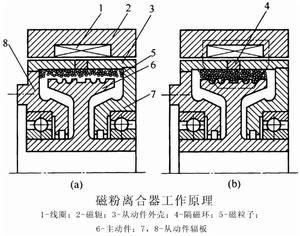

電磁離合器磁粉離合器：在主動與從動件之間放置磁粉，不通電時磁粉處於鬆散狀態，通電時磁粉結合，主動件與從動件同時轉動。優點：可通過調節電流來調節轉矩，允許較大滑差。缺點：較大滑差時溫升較大，相對價格高
轉差式電磁離合器：離合器工作時，主、從部分必須存在某一轉速差才有轉矩傳遞。轉矩大小取決於磁場強度和轉速差。勵磁電流保持不變，轉速隨轉矩增加而劇烈下降；轉矩保持不變，勵磁電流減少，轉速減少得更加嚴重。
轉差式電磁離合器由於主、從動部件間無任何機械連線，無磨損消耗，無磁粉泄漏，無衝擊，調整勵磁電流可以改變轉速，作無級變速器使用，這是它的優點。該離合器的主要缺點是轉子中的渦流會產生熱量，該熱量與轉速差成正比。低速運轉時的效率很低，效率值為主、從動軸的轉速比，即η=n2/n1
適用於高頻動作的機械傳動系統，可在主動部分運轉的情況下，使從動部分與主動部分結合或分離。
主動件與從動件之間處於分離狀態時，主動件轉動，從動件靜止；主動件與從動件之間處於接合狀態，主動間帶去從動件轉動。
廣泛適用於工具機、包裝、印刷、紡織、輕工、及辦公設備中。
電磁離合器一般用於環境溫度－20—50%，濕度小於85%，無爆炸危險的介質中，其線圈電壓波動不超過額定電壓的±5%
工作原理
1.連線與切離動作：驅動部位與起動部位之間安裝離合器，則不須停止驅動處，起動處會依必要反應做連線與切離的動作.
2.變速：作業途中時有相互轉換速度的情形、此時使用離合器、則不須關閉驅動處即可變速.
3.正反轉：負荷點的正反轉切換時、配合離合器使用則驅動外只要順向迴轉即可.
4.高頻運轉：在快速循環中的斷續運轉、反覆利用馬達上的ON、OFF所提供的頻度有限、因此使用離合器、使之迅速反應、高精度的制動.
5.寸動：機械開始作動與位置接合時、只須以離合器瞬時作動即可.

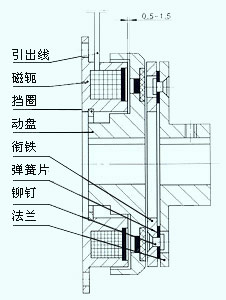

電磁離合器結構示意圖
電磁離合器的特點
1、高速回響：因為是乾式類所以扭力的傳達很快，可以達到便捷的動作。2、耐久性強：散熱情況良好，而且使用了高級的材料，即使是高頻率，高能量的使用，也十分耐用.
3、組裝維護容易：屬於滾珠軸承內藏的磁場線圈靜止形，所以不需要將中蕊取出也不必利用碳刷，使用簡單。
4、動作確實：使用板狀彈片，雖有強烈震動亦不會產生鬆動，耐久性佳。
使用注意事項
●乾式電磁離合器使用時禁止加入油脂，否則將導致扭矩下降。●電磁離合器安裝前必須清洗乾淨，去除防鏽脂及雜物。
●電磁離合器可同軸安裝，也可以對軸安裝，軸向必須固定，主動部分與從動部分均不允許有軸向竄動，對軸安裝時，主動部份與從動部份軸之間同軸度應不大於0.lmm。
●濕式電磁離合器工作時,必須在摩擦片間加潤滑油,潤滑方式採用(1)分澆油潤滑;(2)油浴潤滑，其浸入油中的部分約為離合器體積的5倍;(3)軸心供油潤滑，在高速和高頻動作時應採用軸心供油方法。
●牙嵌式電磁離合器安裝時,必須保證端面齒之間有一定間隙，使空轉時無磨齒現象,但不得大於δ值。
●電磁離合器及制動器為B級絕緣,正常溫升40℃。極限熱平衡時的工作溫度不允許超過100℃,否則線圈與摩擦部分容易發生破壞。
●電源及控制線路，離合器電源為一般為直流24伏(特殊定貨除外)。它由三相或單相交流電壓經降壓和全波整流得到，無穩壓及濾波要求，電源功率要大於電磁離合器額定功率1.5倍以上。使用半波整流電源必須加裝續流二極體。
扭矩變化
由於乾式單片電磁離合器的靜摩擦轉矩與動態摩擦轉都極為相近，因此工作很平穩。但是乾式單片電磁離合器的電樞吸引、轉矩上升與消失的時間現電磁製動器的稍微有些差異。以下為乾式單片電磁離合器扭矩上升與消失時間相關參數：靜摩擦轉矩（單位N.m）：5.5、11、22、45、90、175、350；
動摩擦轉矩（單位N.m）：5、10、20、40、80、160、320；
額定電壓（單位v）：11、15、20、25、35、45、60；
額定電流（單位A）：0.46、0.63、0.83、1.09、1.46、1.88、2.5；
電極吸引時間（單位s）：0.020、0.023、0.025、0.040、0.050、0.090、0.115；
扭矩上升時間（單位s）：0.041、0.051、0.063、0.115、0.160、0.250、0.335；
扭矩消失時間（單位s）：0.020、0.030、0.050、0.065、0.085、0.130、0.210。
安裝注意事項
1、請在完全沒有水分、油分等的狀態下使用乾式電磁離合器，如果摩擦部位沾有水分或油分等物質，會使摩擦扭力大為降低，離合器的靈敏度也會變差，為了在使用上避免這些情況，請加設罩蓋。2、在塵埃很多的場所使用時，請使用防護罩。
3、用來安裝離合器的長軸尺寸請使用JIS0401 H6或JS6的規格。用於安裝軸的鍵請使用JIS B1301-1959所規定的其中一種。
4、考慮到熱膨脹等因素，安裝軸的推力請選擇在0.2MM以下。
5、安裝時請在機械上將吸引間隙調整為規定值的正負20%以內。
6、請使托架保持輕盈，不要使用離合器的軸承承受過重的壓力。
7、關於組裝用的螺釘，請利用彈簧金屬片、接著劑等進行防止鬆弛的處理。
8、利用機械側的框架維持引線的同時，還要利用端子板等進行確實的連線。
保養與維護方法
為了保證電磁離合器不間斷的運行，必須要經常對其進行維護和保養：1、經常在電磁離合器的可動部分添加潤滑劑。
2、定期檢查銜鐵行程的長度。因為在離合器的運行過程中，由於剖動面的磨損，銜鐵的行程長度將增大。當銜鐵行程長度達不到正常值時，必須進行調整，以恢複製動面與轉盤之間的最小間隙。如果銜鐵行程長度增大到正常值以上，就可能大大降低吸力。
3、如果更換了磨損的制動面，應重新適當調整制動面與轉盤之間的最小間隙。
4、經常檢查螺栓的緊固程度，特別要擰緊電磁鐵的螺栓、電磁鐵與外殼的螺栓、磁軛的螺栓、電磁鐵線圈的螺栓和接線螺栓。
5、定期檢查可動部件的機械磨損情況，並清除電磁鐵零件表面的灰塵、花毛和污垢。
故障類型
電磁離合器一般故障多是發生在啟動、空轉以及載荷的時候，但在啟動時期發生較多，主要表現為無法啟動，或者輸入電磁離合器的電壓過底，常規的輸入電壓為DC24V。以及動力不穩定、打滑或者溫度過高等。但也有特殊情況，所以在輸入電壓時要注意要求，排除方法就是檢測輸入電壓是否為電磁離合器的要求電壓。線圈短路，遇到這種故障通常情況下都是更換或者修復使用，建議將更換或者修改後的電磁離合器電路進行改造。
運轉不穩定，極有可能是輸入電壓不穩定，檢測電源的功率大於電磁離合器額定功率的1.5倍左右，電壓波動在+-5%範圍內。解決運轉不穩定的方法，就是檢查電壓情況，穩定電壓。再有和一種情況就是摩擦升溫，由於發熱導致線圈燒壞或者短路。
基本使用方法
1.連線與切離動作：驅動部位與起動部位之間安裝離合器，則不須停止驅動處，起動處會依必要反應做連線與切離的動作.
