Elevator emergency power

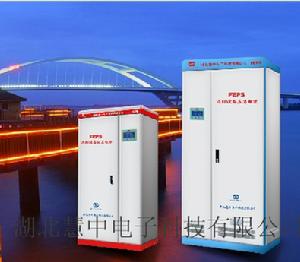

電梯應急電源 (電梯應急救援裝置)
電梯應急電源電梯在運行過程中，有可能因為意外事故而導致突然停止運行，例如電梯供電中斷，或者電梯自身故障 等，這給被困在轎廂內的乘客帶來不便，甚至會危及生命安全。YX系列電梯應急救援裝置就是專為電梯解決此問題而研製生產的電梯自動救援裝置。它能夠在上述情況發生時自動投入應急救援，將電梯轎廂慢速運行到就近層站停靠，打開轎門和廳門，放出受困的乘客。
YX系列電梯故障救援裝置於2008年通過“國家電梯質量監督檢驗中心”檢測合格，同時得到國家知識產權局授予專利
YX系列電梯應急救援裝置是具有停電應急單功能、單電梯自動救援裝置，它集多項專利和先進技術於一身，包括：電梯故障監測，故障記錄，先進的交流變頻調速技術，線上設定，功能模組化設計，通用對外接口，以及機械隔離、互鎖安全和離脫機接口等。可配套各種型號的交流電梯，是賓館、飯店、辦公樓、醫院、住宅以及各類高層建築的電梯配套應急救援裝置的理想選擇。
工作原理
YX電梯應急電源系列
本裝置在電梯的主電源進線端，當市電正常時電梯應急運行裝置的互鎖接觸器供給電梯電源，電梯正常運行。當市電突然停電或缺相時，電梯應急運行裝置可立刻檢測出電源異常信號，並在0.3秒內啟動應急供電，與此同時應急裝置內部的互鎖接觸器切斷市電迴路，電梯正常運行90-120相時（可根據要求適當延長運行時間），YX電梯應急運行裝置電量耗完前，DSP電腦晶片檢測出電池電壓低信號時，會及時發個電梯一個平層信號，電梯則就近平層，打開轎箱門及廳門，乘客便可安全走出電梯。
產品特性：
當電梯停電後，0.3秒內本電梯應急裝置啟動，電梯可以繼續運行90分鐘以上，極大的為人們在特殊情況下的上下樓提供了安全保障。
1、檢測速度快：電梯正常運行過程中，本裝置處於檢測待命狀態，當電梯因各種原因造成突然斷電或缺相時，在0.3秒鐘內迅速投入工作，電梯可繼續正常運行90分鐘以上（可根據用戶的需求適當增長運行時間）保證特殊情況時，人員的安全撤離。
2、通用性強：YX系列適合所有電梯，無需對電梯進行任何改造。
3、運行全自動化：檢測守候狀態和應急運行過程都在DSP電腦晶片控制下自動完成，無需人為操作。
4、安全可靠：採用電氣互鎖自動反饋。本裝置與市電的控制切換全採用靜態點隔離，確保電梯的正常工作及應急過程中的信號採集和安全運行；在電梯檢修過程中，將電梯置於檢修狀態或置於"off"檔時本裝置即拒絕投入工作。
5、TFT26萬色3.5寸液晶顯示屏（可選）YX系列特有的人機對話功能，隨時顯示設備運行狀況，通過自檢程式可方便的診斷故障類型。並設有故障報警功能，和歷史故障查詢功能。
6、高端配置：7、容量範圍選擇廣：YX系列輸出功率可根據客戶要求配置，功率範圍有：11KW、15KW、18.5KW、22KW、30KW,根據客戶需求適當增大功率和應急時間。
HZYJ-YX系列主要元器件：
DC繼電器---施耐德
AC接觸器---施耐德
IGBT功率模組---富士或三菱品牌，
32位DSP主控晶片---美國TI公司產品
插座---採用日本AMP12為插座
產品參數：
HZYJ-YX25K-90 HZYJ-YX35K-90
主要技術參數： 主要技術參數;
輸入電壓：AC380V±10% 輸入電壓：AC380V±10%
驅動功率：異步電機≤22.0KW 驅動功率：異步電機≤32.5KW
應急運行時間：90分鐘 應急運行時間：90分鐘
運行頻率：50HZ 運行頻率：50HZ
主機櫃尺寸：1800×600×800×1 主機櫃尺寸：2200×600×800×1
電池櫃尺寸：1800×600×800×1 電池櫃尺寸：2200×600×800×1
HZYJ-YX15K-90 HZYJ-YX18K-90
主要技術參數： 主要技術參數：
輸入電壓：AC380V±10% 輸入電壓：AC380V±10%
驅動功率：異步電機≤12.0KW 驅動功率：永磁同步電機≤15KW
永磁同步電機≤10.0KW 應急運行時間：90分鐘
應急運行時間：90分鐘 運行頻率：50HZ
運行頻率：50HZ 主機櫃尺寸：1800×600×800×1
主機櫃尺寸：1600×600×800×1 電池櫃尺寸：1800×600×800×1
電池櫃尺寸：1600×600×800×1
電梯應急電源裝置PC系列
PC系列電梯應急平層裝置安裝在電梯控制部分的末端，不進入電梯控制系統，在市電通過應急電源裝置處於自動充放電源檢測的狀態，市電通過應急電源裝置的互鎖接觸器的觸點為電梯提供工作電源，電梯正常運行。當市電突然停電或缺相時，應急裝置可以立刻檢測出電源異常信號，並在1-10秒內啟動後備應急供電狀態，與此同時應急裝置內部的互鎖接觸器切斷市電迴路，確保設備安全。當市電恢復正常1-5分鐘後自動投入到市電運行。
電梯應急運行裝置內的DSP晶片根據配套電梯的控制方式及主機型式來選擇不同的驅動方式，將電梯運行至平層位置，打開轎箱門及廳門，保證乘客安全走出電梯。
產品特性：
當電梯停電後1-10秒內啟動，1分鐘內將乘客安全的送到平層位置，打開轎箱門及廳門，極大的縮短了乘客被關電梯的時間。
1、檢測迅速：待命狀態同上，在1-10秒內迅速投入工作，將乘客送至就近平層位置，打開轎箱門和廳門，保證乘客安全撤離。
2、通用性強;採用靈活多變的接口方案，可與國內外各種信號的電梯配套使用，即使您的電梯更新換代，我們也只需進行簡單調整即可與新梯配合使用。
3、運行全自動化：檢測守候狀態和應急救援過程都在DSP電腦晶片控制下自動完成，無需人為操作。
4、安全可靠：採用電氣互鎖自動反饋。本裝置與市電間的控制切換採用靜態點隔離，確保電梯的正常工作及應急救援過程中的採集、安全運行；在電梯檢修過程中，將電梯置於檢修狀態，或將開關置於“OFF”檔，本裝置即拒絕投入工作。
5、軟鍵盤調製功能：本機通過自檢可參閱以前運行的各種參數及故障記憶，及時確定故障的類型，方便故障診斷和維修。
6、數碼匯流排控制：匯流排是最新推出的高科技技術，是將應急運行狀態中的各種模擬量通過匯流排控制，DSP中央處理器實時監控完成多數據採集，檢測和處工作，大大提高了設備整機安全可靠性。
7、自充電免維護功能：採用專門設計的涓流充放電電路，無需人為iedui蓄電池進行充放電，克服二次電池自放電及其它保養，大大提高了電池的壽命。
8、穩定性強：控制系統模組化，穩定可靠，對電梯無干擾。
9、高性能：大電流、大功率、大力矩、放溜車、超低頻、長距離、多功能。
10、超小型：外形美觀、體積小巧、安裝空間小、無論電梯是有機房、小機房都有與之匹配的型號可供選擇。
HZYJ-PC系列主要元件：
1、電池---美國冠軍牌用12V（12Ah-24Ah）隨功率而定
2、DC繼電器---選用日本歐姆龍繼電器。
3、AC接觸器---選用德國施耐德牌。
4、IGBT---選用三菱、東芝、富士等世界知名功率模組（隨功率而定）
5、CUP---美國TI公司32位DSP2812晶片。
6、液晶顯示屏---採用日本東芝高亮度液晶顯示屏
7、先進的人機對話界面，全中文顯示，歷史故障查詢功能。
系列產品參數：
HZYJ-PC25KA HZYJ-PC35KA/D
主要技術參數： 主要技術參數;
輸入電壓：AC380V±10% 輸入電壓：AC380V±10%
驅動功率：異步電機≤22.0KW 驅動功率：異步電機≤32.5KW
運行方向：設備自行判斷 永磁同步電機≤22.0KW
運行頻率：0.1HZ-9.9HZ（可調） 運行方向：設備自行判斷
外型尺寸：200×300×600（mm） 運行頻率：0.1HZ-9.9HZ（可調）
外型尺寸：230×300×600（mm）
HZYJ-PC25KB HZYJ-PC15KC
主要技術參數： 主要技術參數：
輸入電壓：AC380V±10% 輸入電壓：AC380V±10%
驅動功率：異步電機≤22.0KW 永磁同步電機≤10.0KW
永磁同步電機≤11.7KW 運行方向：設備自行判斷
運行方向：設備自行判斷 運行頻率：0.1HZ-9.9HZ（可調）
運行頻率：0.1HZ-9.9HZ（可調） 外型尺寸：250×400×600（mm）
外型尺寸：230×280×600（mm）
HZYJ-PC18KC/D
主要技術參數：
輸入電壓：AC380V±10%
驅動功率：永磁同步電機≤15KW
運行方向：設備自行判斷
運行頻率：0.1HZ-909HZ（可調）
外型尺寸：280×400×600（mm）
套用領域
電梯應急裝置主要套用於醫院，政府機關、賓館飯店和高層住宅等領域。
醫院
因為醫用電梯承載的大多是行動不便的病人，甚至有的手術擔架、移動病床都搬上了電梯，如果電梯停電，不但會延誤最佳的治療時機，而且更加加重了病人的心理負擔，“時間就是生命”這句話在這些乘客身上得到真正體現。
政府機關
政府機關是一個城市的管理決策機構，若因線路故障造成停電電梯關人，會造成一定的負面影響。
賓館飯店
賓館飯店等服務性行業的核心理念是“顧客就是上帝”，配置本設備後，管理人性化，應急自動化就更能體現這一點。
高層住宅
高品質生活小區更應體現以人為本的人性化管理，配置電梯應急裝置，讓每位住戶都能安全回家，所以電梯安全有保障、樓盤行銷有賣點。
