磨粉機所磨製的各種粉子成品細度均勻性,能達到所需細度的95%通過,即為通篩可達95%,同時R型雷蒙磨整體為立式結構、成套性強‘從快料至粉碎到成品粉子、包裝,能獨立自成一個生產體系。
R型雷蒙磨採用同類產品的先進結構,並在大型雷蒙磨的基礎上更新改進設計而成。該設備比球磨機的機效高、電耗低、占地面積小,一次性投資少。磨輥在離心力的作用下緊緊的滾壓在磨環上,因此當磨輥、磨環磨損到一定的厚度時也不影響成品的產量及細度。可見磨環、磨輥更換周期長,從而踢出了離心粉碎機易損件更換周期短的弊病。
R型雷蒙磨的風速氣流是在風機-磨殼-旋風分離器-風機內循環流動作業的,所以離心粉碎機塵少,操作車間清潔、環境無污染,完全可達國家粉塵排放的標準。

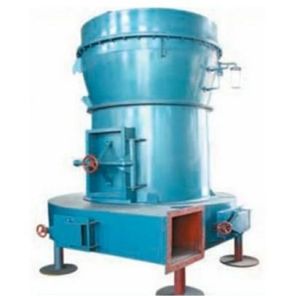

R型雷蒙磨∣主要結構:
本系列結構主要由主機、分析機、風機、成品旋風分離器、微粉旋風分離器及風管組成。其中,主機由機架、進風蝸殼、鏟刀,磨輥、磨環、罩殼及電機組成。
R型雷蒙磨整機工作過程:
大塊狀物經鄂式破碎機破到所需粒度後,將料均勻定量連續的送入主機磨室內進行研磨,粉磨後的粉子被風機氣流帶走,經分析機進行分機,符合細度的粉子隨氣流經管道進入大旋風收集器內,進行分離收集,後經出分管排出即為成品粉子。氣流再由大旋風收集器上端迴風管吸入鼓風機。本機整個氣流系統是密閉循環的,並且是在正負壓狀態下循環流動的。如不需用提升機,儲料倉,振動給料機,可人工均勻給料。在磨室內因被磨物料中有一定的含水量,研磨時產生熱量導致磨室風量增加,為此通過調整風機和主機間的餘風管來到氣流的平衡,並將多餘淨化後排入大氣中,布袋要經常抖動,以便排氣效果好。
1、主機工作過程是通過傳出裝置帶動中心軸轉動,軸的上端連線著梅花架,架上裝有磨輥裝置形成擺動支點,其不僅圍繞中心迴轉,同時磨輥圍繞著磨環公轉的同時,磨輥本身因摩擦作用而自轉。
2、分析機通過電機經變速帶動轉盤上的葉片旋轉,形成對粉子的分機作用。
3、大旋風收集器多磨粉機的性能起到很重要的作用,當帶粉氣流進入收集器時是高速旋轉狀態,待氣流與粉子分離時,氣流隨圓錐體壁收縮向中心移動至錐底時形成一個旋轉向上的氣流圓柱,這是粉子被分離掉落收集。
R型雷蒙磨∣使用注意事項:
1、為使R型雷蒙磨正常運轉,應制定"設備保養安全操作制度"方能保證雷蒙磨粉機長期安全運行,同時要有必要的檢修工具以及潤滑脂和相應的配件。
2、R型雷蒙磨的磨輥裝置使用時間超過500小時左右重新更換磨輥時,對輥套內的各滾動軸承必須進行清洗,對損壞件應及時更換,加油工具可用手動加油泵和黃油槍。
3、R型雷蒙磨在使用過程當中,應有固定人員負責看管,操作人員必須具備一定的技術水平。雷蒙磨粉機在安裝前對操作人員必須進行必要的技術培訓,使之了解雷蒙磨粉機的原理性能,熟悉操作規程。
4、R型雷蒙磨用一段時間後,應進行檢修,同時對磨輥磨環鏟刀等易損件進行檢修更換處理,磨輥裝置在使用前後對連線螺栓螺母應進行仔細檢查,看是否有鬆動現象,潤滑油脂是否加足。
技術參數
R型雷蒙磨 型號參數 | 3R1410 | 3R2115 | 3R2615 | 3R2715 | 4R2715 | 4R3016 | 4R3216 | 5R4119 |
最大進料粒度(mm) | 5-8 | 15 | 20 | 20 | 15-25 | 15-25 | 25 | 30 |
成品粒度(mm) | 80-325 | 80-325 | 80-325 | 80-325 | 80-325 | 80-325 | 80-325 | 80-325 |
班產量(不同物料) | 1-10 | 1-18 | 2-25 | 2-28 | 3-30 | 3-36 | 3-38 | 3-45 |
中心軸轉速(r/min) | 240 | 180 | 160 | 160 | 160 | 150 | 140 | 105 |
磨環內徑(mm) | 435 | 630 | 780 | 820 | 820 | 890 | 970 | 1280 |
磨輥直徑(mm) | 140 | 210 | 260 | 270 | 270 | 300 | 320 | 410 |
磨輥及磨環高度 | 100 | 150 | 150 | 150 | 150 | 160 | 160 | 190 |
主機(kw) | 7.5 | 15 | 18.5 | 22 | 22 | 30 | 37 | 75 |
風機(kw) | 5.5 | 11 | 15 | 18.5 | 18.5 | 22 | 37 | 55 |
分析機(kw) | 1.1 | 1.5 | 2.2 | 2.2 | 2.2 | 3 | 5.5 | 7.5 |
