雷納迪埃高電壓試驗室

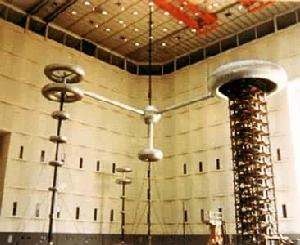

超高壓試驗室包括試驗大廳、戶外試驗場、人工氣候室、輔助廳等。試驗大廳有效尺寸65×65×45(高)m3，是歐洲最大的試驗室（見圖）。
大廳為全金屬結構，框架兩面用鍍鋅鋼板與框架相連，地面下有一層銅網、一層鋼筋網，分別與內、外牆鋼板相連。構成一法拉第籠。兩扇大門,尺寸分別是20.4×29.7(m)及20.9×19.7(m)。在大廳內可進行額定電壓在 1000kV級及以下設備的絕緣試驗。由於大廳有良好的禁止效果，還可進行各種電壓下無線電干擾、局部放電、tgδ 的試驗和測量等。 大廳外有戶外試驗場,面積是36×100m2。1500kV級的設備可在此進行絕緣試驗。主要試驗設備有：
①衝擊電壓發生器:6000kV、450kJ、21m高,4000kV、300kJ、14.7m高各一台。兩台結構完全相同，都可擴建至7200kV，分別可產生操作波衝擊電壓3500kV和2500kV，雷電波衝擊電壓不小於5000kV和不小於3500kV。輸出電壓的波形波頭在0.1～500
、波尾在20～3000範圍內可方便地改變。這兩台衝擊電壓發生器都採用全封閉的多極火花間隙代替一般的球隙,作為同步點火的電極,不受外界影響，便於在戶外運行。另外，為了解決充電時間和效率的矛盾，採用了快速開關，在充電過程中將各電阻短路，放電過程中斷開。 ②串級試驗變壓器：550kV、756kVA共4台，可以串、並聯，最高輸出電壓2200kV。
③串級直流高壓發生器：600kV、30mA。
所有試驗設備都可用氣墊方便地移動。該試驗室的超高壓試驗室以其在放電物理方面所做的研究工作而聞名於全世界。1971～1986年，由歐洲、北美的著名工程師及物理學家十餘人組成了長間隙放電研究組在此工作。他們的研究極大地推進了人們在考慮電極的幾何形狀、衝擊電壓的極性及波形、空氣濕度等因素時，對間隙擊穿機理的了解。
其他主要設施還有:機械、人工氣候試驗室共4個，其容量由120～9800m3。最大的一個溫度可在-38～+60℃範圍內調節。地面荷重20T/m2,在這裡可進行420kV開關裝置的試驗。
