離子交換樹脂
離子交換樹脂原料中文名稱：離子交換樹脂
英文名稱：ionexchangeresin
定義1：帶有官能團(有交換離子的活性基團)、具有網狀結構、不溶性的高分子化合物。通常是球形顆粒物。
套用學科：電力（一級學科）；熱工自動化、電廠化學與金屬（二級學科）
定義2：一種高分子量、不溶性、帶可解離基團的多聚物。是最常見的離子交換劑，常用做離子交換層析介質。
套用學科：生物化學與分子生物學（一級學科）；方法與技術（二級學科）
定義3：一種高分子量、不溶性、帶可解離基團的多聚物。常用作離子交換層析介質。
套用學科：細胞生物學（一級學科）；細胞生物學技術（二級學科）
離子交換樹脂基本內容
離子交換樹脂的全名稱由分類名稱、骨架（或基因）名稱、基本名稱組成。孔隙結構分凝膠型和大孔型兩種，凡具有物理孔結構的稱大孔型樹脂，在全名稱前加“大孔”。分類屬酸性的應在名稱前加“陽”，分類屬鹼性的，在名稱前加“陰”。如：大孔強酸性苯乙烯系陽離子交換樹脂。
離子交換樹脂分類
離子交換樹脂還可以根據其基體的種類分為苯乙烯系樹脂和丙烯酸系樹脂。樹脂中化學活性基團的種類決定了樹脂的主要性質和類別。首先區分為陽離子樹脂和陰離子樹脂兩大類，它們可分別與溶液中的陽離子和陰離子進行離子交換。陽離子樹脂又分為強酸性和弱酸性兩類，陰離子樹脂又分為強鹼性和弱鹼性兩類（或再分出中強酸和中強鹼性類）。
(1)強酸性陽離子樹脂
這類樹脂含有大量的強酸性基團，如磺酸基－SO3H，容易在溶液中離解出H+，故呈強酸性。樹脂離解後，本體所含的負電基團，如SO3－，能吸附結合溶液中的其他陽離子。這兩個反應使樹脂中的H+與溶液中的陽離子互相交換。強酸性樹脂的離解能力很強，在酸性或鹼性溶液中均能離解和產生離子交換作用。
樹脂在使用一段時間後，要進行再生處理，即用化學藥品使離子交換反應以相反方向進行，使樹脂的官能基團回復原來狀態，以供再次使用。如上述的陽離子樹脂是用強酸進行再生處理，此時樹脂放出被吸附的陽離子，再與H+結合而恢復原來的組成。
(2)弱酸性陽離子樹脂
這類樹脂含弱酸性基團，如羧基－COOH，能在水中離解出H+而呈酸性。樹脂離解後餘下的負電基團，如R-COO－(R為碳氫基團)，能與溶液中的其他陽離子吸附結合，從而產生陽離子交換作用。這種樹脂的酸性即離解性較弱，在低pH下難以離解和進行離子交換，只能在鹼性、中性或微酸性溶液中(如pH5～14)起作用。這類樹脂亦是用酸進行再生(比強酸性樹脂較易再生)。
(3)強鹼性陰離子樹脂
這類樹脂含有強鹼性基團，如季胺基(亦稱四級胺基)－NR3OH(R為碳氫基團)，能在水中離解出OH－而呈強鹼性。這種樹脂的正電基團能與溶液中的陰離子吸附結合，從而產生陰離子交換作用。
這種樹脂的離解性很強，在不同pH下都能正常工作。它用強鹼(如NaOH)進行再生。
(4)弱鹼性陰離子樹脂
這類樹脂含有弱鹼性基團，如伯胺基(亦稱一級胺基)-NH2、仲胺基(二級胺基)-NHR、或叔胺基(三級胺基)-NR2，它們在水中能離解出OH－而呈弱鹼性。這種樹脂的正電基團能與溶液中的陰離子吸附結合，從而產生陰離子交換作用。這種樹脂在多數情況下是將溶液中的整個其他酸分子吸附。它只能在中性或酸性條件(如pH1～9)下工作。它可用Na2CO3、nh4oh進行再生。
(5)離子樹脂的轉型
以上是樹脂的四種基本類型。在實際使用上，常將這些樹脂轉變為其他離子型式運行，以適應各種需要。例如常將強酸性陽離子樹脂與NaCl作用，轉變為鈉型樹脂再使用。工作時鈉型樹脂放出Na+與溶液中的Ca2+、Mg2+等陽離子交換吸附，除去這些離子。反應時沒有放出H+，可避免溶液pH下降和由此產生的副作用(如蔗糖轉化和設備腐蝕等)。這種樹脂以鈉型運行使用後，可用鹽水再生(不用強酸)。又如陰離子樹脂可轉變為氯型再使用，工作時放出Cl－而吸附交換其他陰離子，它的再生只需用食鹽水溶液。氯型樹脂也可轉變為碳酸氫型(HCO3－)運行。強酸性樹脂及強鹼性樹脂在轉變為鈉型和氯型後，就不再具有強酸性及強鹼性，但它們仍然有這些樹脂的其他典型性能，如離解性強和工作的pH範圍寬廣等。
離子交換樹脂
一類帶有功能基的網狀結構的高分子化合物，加熱不熔，也不溶解於任何介質，能同溶液里的離子起交換反應。離子交換反應與無機化學的置換或複分解反應類似，如硫酸鈉與硝酸鋇的化學反應：
所差異的只是，無機化學的複分解反應一般是均相反應，而在離子交換樹脂上進行的反應是非均相反應。最主要的離子交換反應有：
① 陽離子交換樹脂的交換反應：
R為高分子強酸基，如結構式a、b。
② 陰離子交換樹脂的交換反應：
R為高分子強鹼基，如結構式c。
簡史 離子交換樹脂開始出現於1935年，當時，英國人B.A.亞當斯和E.L.霍姆斯發現，苯酚磺酸－甲醛逐步聚合物能夠交換陽離子,其後,又發現間苯二胺與甲醛的聚合物具有交換陰離子的性能。1939年德國法本公司和1941年美國的樹脂產品和化學品公司先後開始工業生產，並分別以Wofatit和Amberlite作為商品名。1944年美國人G.F.達萊利奧合成了苯乙烯系離子交換樹脂。第二次世界大戰期間，在德國,Wofatit除用於水的精製外，還從人造絲工廠廢液中回收銅氨，從照像廢液中回收銀。在這期間，美國將離子交換樹脂用於從貧鈾礦中提取鈾及用於核裂變生成物、超鈾元素、稀土元素的分離。戰後，離子交換樹脂的合成和套用進一步得到發展，在水純化領域中，採用混合床脫鹽法，製得了電阻率為1800萬歐·厘米的高純水。50年代以後，開展了膜狀離子交換樹脂的研究,開闢了電化學的新領域。60年代初期,為適應尖端科學的發展，又研製出耐壓、耐磨、高交換速度、能交換或吸著高分子量化合物(如水裡的腐植酸)的大孔離子交換樹脂。在選擇分離稀有金屬、貴重金屬，環境保護，醫藥，仿生高分子，選擇性膜，金屬絡合催化等方面都有了廣泛的套用。70年代以後，又出現了各種大孔吸附樹脂及特種樹脂。
分類 離子交換樹脂根據外觀形狀及物理性質（孔度、孔度分布、比表面、孔徑等）分為凝膠、大孔和離子交換膜等。根據用途有選擇交換用、脫色用、吸著用、電子交換（氧化還原）用等。根據母體的化學結構可分為苯乙烯系列、丙烯酸系列、酚醛類系列等。根據離子交換樹脂中活性基團的性質可分為：強酸性的、中等酸性的、弱酸性的;強鹼性的、中等鹼性的、弱鹼性的;氧化還原性的。含有酸性基團的離子交換樹脂，能同溶液里的陽離子起交換反應，稱為陽離子交換樹脂；含有鹼性基團的離子交換樹脂，能交換溶液里的陰離子，稱為陰離子交換樹脂；含氧化還原基團的離子交換樹脂，能與溶液里的還原劑或氧化劑起反應，稱為電子交換樹脂；同時含酸性和鹼性基團的稱為兩性樹脂，因為它在溶液里能與鹼或酸作用。若樹脂與溶液里的高價陽離子作用後，能形成鉗環形的絡合物，則稱為螯合樹脂。

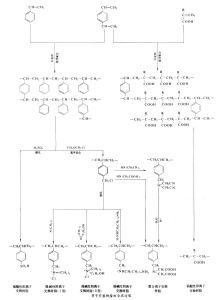

合成 離子交換樹脂的合成過程見圖。
離子交換樹脂性質 離子交換樹脂商品一般是製成直徑為 0.4～0.6毫米的球狀顆粒；在水中能溶脹,但不溶於任何溶劑，加熱不熔。
①強酸性樹脂 它的酸性接近硫酸，能與鹽發生複分解作用，在任何pH的溶液里都能使用。
②中等酸性樹脂 這類樹脂的酸性接近磷酸，能與高價金屬鹽發生不同程度的交換作用。
③弱酸性樹脂 這類樹脂的化學性質與乙酸相似，酸性比較弱，不易與鹽類起交換作用；但在鹼性溶液里，能與多價金屬離子發生複分解作用，對二價金屬離子如銅、鈷、鎳、鋅、汞等有較高的結合力。在使用時，要考慮它的鹽型能起水解作用。最高使用溫度在 120℃左右，容易為強酸再生。
④強鹼性樹脂(含季銨鹼基) 這類樹脂的鹼性相當於苛性鹼，能除去水溶液里很弱的酸如硼酸、矽酸、碳酸、低分子量的有機酸等。這類樹脂的羥基與氮原子結合能力很弱，故易與金屬鹽起複分解作用，形成鹼性很強的溶液。羥型樹脂對熱不穩定,若為強鹼Ⅰ型樹脂(見結構式a),使用溫度不能超過60℃;若為Ⅱ型樹脂(b),不能超過40℃。因此，這類樹脂不使用時，一般以氯型保存，不能以羥型保存。強鹼性樹脂可以在任何pH溶液里進行交換。
⑤弱鹼性樹脂 弱鹼性樹脂的化學性質與銨相似，呈弱鹼性，能吸著水溶液里的酸而形成鹽，其鹽型在水溶液中發生水解。樹脂與強酸和高價酸結合力強，對氧和熱的穩定性差。
影響離子交換反應的因素 離子交換反應主要發生在樹脂內部。在離子交換反應前，溶液里的反應物必須能擴散進樹脂內部。擴散速率與樹脂體上毛細孔大小有關，而毛細孔的大小，與合成時加入的交聯劑的量有關。交聯劑用量少的,樹脂的交聯度小,毛細孔孔徑就大，反應物就容易擴散進去；交聯劑用量多的，樹脂的交聯度大，毛細孔孔徑就小，反應物就不容易進去。因此，往往利用交聯度不同的樹脂，將分子量不同的化合物分開。
另外，溶液里的離子濃度與樹脂的交換量也是影響反應物擴散進樹脂內部的因素之一。若溶液里的離子濃度比較高，而樹脂的交換量又比較小時，則離子很易擴散進樹脂內部進行交換；反之，若溶液里的離子濃度較小，樹脂的交換量又高,溶液里的離子不易擴散進去,故交換反應不能進行，因而去除溶液里少量離子是困難的。
套用 ①用於水處理的量很大，占離子交換樹脂的產量的90％以上（見彩圖）。
離子交換樹脂工業用水裡存在鈣、鎂、兩價和三價的鐵離子，易使管道和鍋爐結垢。除去這些金屬離子的過程，稱為水的軟化。早期水的軟化是使用沸石及磺化煤，現多用聚苯乙烯磺酸型離子交換樹脂。用於原子能、半導體、電子工業、高溫高壓鍋爐的水，要求高質量的無離子水。採用離子交換樹脂混合床法可使水去離子化，即將氫型強酸樹脂與羥型強鹼樹脂混合均勻後放入一交換柱內，通過交換柱出來的水，僅含0.006ppm的離子性溶質（水的電阻率為1.8×107 歐·厘米），此純度相當於用石英容器重蒸餾28次所獲得的水。
②從貧鈾礦里將鈾分離、濃縮、提純和回收，分離和提純稀土元素和貴金屬，回收電鍍溶液中的鉻及人造絲廢液中的銅等。
③用於醫學和醫藥上的回收、分離和提純，如抗生素、胺基酸及生物鹼的分離提純，用量相當大。
④在有機合成中常用酸和鹼作催化劑進行酯化、水解、酯交換、醇醛縮合、水合等反應。用離子交換樹脂代替無機酸、鹼,同樣可進行上述反應,且優點更多。如樹脂可反覆使用，產品容易分離,反應器不會被腐蝕,不污染環境，反應容易控制等。
⑤用於分析化學，例如水中離子濃度的分析、稀土分析、生化分離，以及月球上痕量物質的分析等。
⑥用於糖、生物製品、甘油、酒等的脫色。
⑦去除電鍍廢液里的金屬離子，回收電影製片廢液里的有用物質，如苯酚及其衍生物等。
⑧用於外消鏇物的拆分、固相合成，以及作為化學試劑等。
參考書目
R. Kunin，Ion-Exchange Resins ，2nd ed.,R.E.Krieger,New York, 1973.
F.Hellfferich，Ion Exchange，McGraw-Hill, NewYork,1962.
一、離子交換樹脂基礎介紹
離子交換樹脂的全名稱由分類名稱、骨架（或基因）名稱、基本名稱組成。孔隙結構分凝膠型和大孔型兩種，凡具有物理孔結構的稱大孔型樹脂，在全名稱前加“大孔”。分類屬酸性的應在名稱前加“陽”，分類屬鹼性的，在名稱前加“陰”。如：大孔強酸性苯乙烯系陽離子交換樹脂。
離子交換樹脂還可以根據其基體的種類分為苯乙烯系樹脂和丙烯酸系樹脂。樹脂中化學活性基團的種類決定了樹脂的主要性質和類別。首先區分為陽離子樹脂和陰離子樹脂兩大類，它們可分別與溶液中的陽離子和陰離子進行離子交換。陽離子樹脂又分為強酸性和弱酸性兩類，陰離子樹脂又分為強鹼性和弱鹼性兩類 (或再分出中強酸和中強鹼性類)。
離子交換樹脂的命名方式：
離子交換產品的型號以三位阿拉伯數字組成，第一位數字代表產品的分類，第二位數字代表骨架的差異，第三位數字為順序號用以區別基因、交聯劑等的差異。第一、第二位數字的意義，見表8-1。
表8-1 樹脂型號中的一、二位數字的意義
代號 0 1 2 3 4 5 6
分類名稱 強酸性 弱酸性 強鹼性 弱鹼性螫合性 兩性 氧化還原性
骨架名稱 苯乙烯系 丙烯酸系 醋酸系 環氧系 乙烯吡啶系 脲醛系 氯乙烯系
大孔樹脂在型號前加“D”，凝膠型樹脂的交聯度值可在型號後用“×”號連線阿拉伯數字表示。如D011×7，表示大孔強酸性苯乙烯系陽離子交換樹脂，其交聯度為7。
離子交換樹脂的牌號多數由各製造廠或所在國自行規定。國外一些產品用字母C代表陽離子樹脂(C為cation的第一個字母)，A代表陰離子樹脂(A為Anion的第一個字母)，如Amberlite的IRC和IRA分別為陽樹脂和陰樹脂，亦分別代表陽樹脂和陰樹脂。我國化工部規定(HG2-884-76)，離子交換樹脂的型號由三位阿拉伯數字組成。第一位數字代表產品的分類：0 代表強酸性，1代表弱酸性，2代表強鹼性，3代表弱鹼性，4代表螯合性，5代表兩性，6代表氧化還原。第二位數字代表不同的骨架結構：0代表苯乙烯系，1代表丙烯酸系，2代表酚醛系，3代表環氧系等。第三位數字為順序號，用以區別基體、交聯基等的差異。 此外大孔型樹脂在數字前加字母D。因此，D001是大孔強酸性苯乙烯系樹脂。
二、離子交換樹脂的基本類型
(1) 強酸性陽離子樹脂
這類樹脂含有大量的強酸性基團，如磺酸基－SO3H，容易在溶液中離解出H+，故呈強酸性。樹脂離解後，本體所含的負電基團，如SO3－，能吸附結合溶液中的其他陽離子。這兩個反應使樹脂中的H+與溶液中的陽離子互相交換。強酸性樹脂的離解能力很強，在酸性或鹼性溶液中均能離解和產生離子交換作用。
樹脂在使用一段時間後，要進行再生處理，即用化學藥品使離子交換反應以相反方向進行，使樹脂的官能基團回復原來狀態，以供再次使用。如上述的陽離子樹脂是用強酸進行再生處理，此時樹脂放出被吸附的陽離子，再與H+結合而恢復原來的組成。
(2) 弱酸性陽離子樹脂
這類樹脂含弱酸性基團，如羧基－COOH，能在水中離解出H+ 而呈酸性。樹脂離解後餘下的負電基團，如R-COO－(R為碳氫基團)，能與溶液中的其他陽離子吸附結合，從而產生陽離子交換作用。這種樹脂的酸性即離解性較弱，在低pH下難以離解和進行離子交換，只能在鹼性、中性或微酸性溶液中(如pH5～14)起作用。這類樹脂亦是用酸進行再生(比強酸性樹脂較易再生)。
(3) 強鹼性陰離子樹脂
這類樹脂含有強鹼性基團，如季胺基(亦稱四級胺基)－NR3OH(R為碳氫基團)，能在水中離解出OH－而呈強鹼性。這種樹脂的正電基團能與溶液中的陰離子吸附結合，從而產生陰離子交換作用。
這種樹脂的離解性很強，在不同pH下都能正常工作。它用強鹼(如NaOH)進行再生。
(4) 弱鹼性陰離子樹脂
這類樹脂含有弱鹼性基團，如伯胺基(亦稱一級胺基)-NH2、仲胺基(二級胺基)-NHR、或叔胺基(三級胺基)-NR2，它們在水中能離解出OH－而呈弱鹼性。這種樹脂的正電基團能與溶液中的陰離子吸附結合，從而產生陰離子交換作用。這種樹脂在多數情況下是將溶液中的整個其他酸分子吸附。它只能在中性或酸性條件(如pH1～9)下工作。它可用Na2CO3、NH4OH進行再生。
(5) 離子樹脂的轉型
以上是樹脂的四種基本類型。在實際使用上，常將這些樹脂轉變為其他離子型式運行，以適應各種需要。例如常將強酸性陽離子樹脂與NaCl作用，轉變為鈉型樹脂再使用。工作時鈉型樹脂放出Na+與溶液中的Ca2+、Mg2+等陽離子交換吸附，除去這些離子。反應時沒有放出H+，可避免溶液pH下降和由此產生的副作用(如蔗糖轉化和設備腐蝕等)。這種樹脂以鈉型運行使用後，可用鹽水再生(不用強酸)。又如陰離子樹脂可轉變為氯型再使用，工作時放出Cl－而吸附交換其他陰離子，它的再生只需用食鹽水溶液。氯型樹脂也可轉變為碳酸氫型(HCO3－)運行。強酸性樹脂及強鹼性樹脂在轉變為鈉型和氯型後，就不再具有強酸性及強鹼性，但它們仍然有這些樹脂的其他典型性能，如離解性強和工作的pH範圍寬廣等。
三、離子交換樹脂基體的組成
離子交換樹脂(ionresin)的基體(matrix)，製造原料主要有苯乙烯和丙烯酸(酯)兩大類，它們分別與交聯劑二乙烯苯產生聚合反應，形成具有長分子主鏈及交聯橫鏈的網路骨架結構的聚合物。苯乙烯系樹脂是先使用的，丙烯酸系樹脂則用得較後。
這兩類樹脂的吸附性能都很好，但有不同特點。丙烯酸系樹脂能交換吸附大多數離子型色素，脫色容量大，而且吸附物較易洗脫，便於再生，在糖廠中可用作主要的脫色樹脂。苯乙烯系樹脂擅長吸附芳香族物質，善於吸附糖汁中的多酚類色素(包括帶負電的或不帶電的)；但在再生時較難洗脫。因此，糖液先用丙烯酸樹脂進行粗脫色，再用苯乙烯樹脂進行精脫色，可充分發揮兩者的長處。
樹脂的交聯度，即樹脂基體聚合時所用二乙烯苯的百分數，對樹脂的性質有很大影響。通常，交聯度高的樹脂聚合得比較緊密，堅牢而耐用，密度較高，內部空隙較少，對離子的選擇性較強；而交聯度低的樹脂孔隙較大，脫色能力較強，反應速度較快，但在工作時的膨脹性較大，機械強度稍低，比較脆而易碎。工業套用的離子樹脂的交聯度一般不低於4%；用於脫色的樹脂的交聯度一般不高於8%；單純用於吸附無機離子的樹脂，其交聯度可較高。
除上述苯乙烯系和丙烯酸系這兩大系列以外，離子交換樹脂還可由其他有機單體聚合製成。如酚醛系(FP)、環氧系(EPA)、乙烯吡啶系(VP)、脲醛系(UA)等。
四、離子交換樹脂的物理結構
離子樹脂常分為凝膠型和大孔型兩類。
凝膠型樹脂的高分子骨架，在乾燥的情況下內部沒有毛細孔。它在吸水時潤脹，在大分子鏈節間形成很微細的孔隙，通常稱為顯微孔(micro-pore)。濕潤樹脂的平均孔徑為2～4nm(2×10－6 ～4×10－6mm)。
這類樹脂較適合用於吸附無機離子，它們的直徑較小，一般為0.3～0.6nm。這類樹脂不能吸附大分子有機物質，因後者的尺寸較大，如蛋白質分子直徑為5～20nm，不能進入這類樹脂的顯微孔隙中。
大孔型樹脂是在聚合反應時加入致孔劑，形成多孔海綿狀構造的骨架，內部有大量永久性的微孔，再導入交換基團製成。它並存有微細孔和大網孔(macro-pore)，潤濕樹脂的孔徑達100～500nm，其大小和數量都可以在製造時控制。孔道的表面積可以增大到超過1000m2/g。江蘇色可賽思樹脂有限公司整理這不僅為離子交換提供了良好的接觸條件，縮短了離子擴散的路程，還增加了許多鏈節活性中心，通過分子間的范德華引力(van de Waals force)產生分子吸附作用，能夠象活性炭那樣吸附各種非離子性物質，擴大它的功能。一些不帶交換功能團的大孔型樹脂也能夠吸附、分離多種物質，例如化工廠廢水中的酚類物。
大孔樹脂內部的孔隙又多又大，表面積很大，活性中心多，離子擴散速度快，離子交換速度也快很多，約比凝膠型樹脂快約十倍。使用時的作用快、效率高，所需處理時間縮短。大孔樹脂還有多種優點：耐溶脹，不易碎裂，耐氧化，耐磨損，耐熱及耐溫度變化，以及對有機大分子物質較易吸附和交換，因而抗污染力強，並較容易再生。
五、離子交換樹脂的離子交換容量
離子交換樹脂進行離子交換反應的性能，表現在它的“離子交換容量”，即每克乾樹脂或每毫升濕樹脂所能交換的離子的毫克當量數，MEQ/g(乾)或 meq/mL(濕)；當離子為一價時，毫克當量數即是毫克分子數(對二價或多價離子，前者為後者乘離子價數)。它又有“總交換容量”、“工作交換容量”和“再生交換容量”等三種表示方式。
１、總交換容量，表示每單位數量(重量或體積)樹脂能進行離子交換反應的化學基團的總量。
２、工作交換容量，表示樹脂在某一定條件下的離子交換能力，它與樹脂種類和總交換容量，以及具體工作條件如溶液的組成、流速、溫度等因素有關。
３、再生交換容量，表示在一定的再生劑量條件下所取得的再生樹脂的交換容量,表明樹脂中原有化學基團再生復原的程度。
通常，再生交換容量為總交換容量的50～90%(一般控制70～80%)，而工作交換容量為再生交換容量的30～90%(對再生樹脂而言)，後一比率亦稱為樹脂的利用率。
在實際使用中，離子交換樹脂的交換容量包括了吸附容量，但後者所占的比例因樹脂結構不同而異。現仍未能分別進行計算，在具體設計中，需憑經驗數據進行修正，並在實際運行時覆核之。
離子樹脂交換容量的測定一般以無機離子進行。這些離子尺寸較小，能自由擴散到樹脂體內，與它內部的全部交換基團起反應。而在實際套用時，溶液中常含有高分子有機物，它們的尺寸較大，難以進入樹脂的顯微孔中，因而實際的交換容量會低於用無機離子測出的數值。這種情況與樹脂的類型、孔的結構尺寸及所處理的物質有關。
六、離子交換樹脂的吸附選擇性
離子交換樹脂對溶液中的不同離子有不同的親和力，對它們的吸附有選擇性。各種離子受樹脂交換吸附作用的強弱程度有一般的規律，但不同的樹脂可能略有差異。主要規律如下：
(１) 對陽離子的吸附
高價離子通常被優先吸附，而低價離子的吸附較弱。在同價的同類離子中，直徑較大的離子的被吸附較強。一些陽離子被吸附的順序如下：
Fe3+ > Al3+ > Pb2+ > Ca2+ > Mg2+ > K+ > Na+ > H+
(２) 對陰離子的吸附
強鹼性陰離子樹脂對無機酸根的吸附的一般順序為：
SO42－> NO3－ > Cl－ > HCO3－ > OH－
弱鹼性陰離子樹脂對陰離子的吸附的一般順序如下：
OH－>檸檬酸根3－ > SO42－ > 酒石酸根2－ >草酸根2－ > PO43－ >NO2－ > Cl－ >醋酸根－ > HCO3－
(３) 對有色物的吸附
糖液脫色常使用強鹼性陰離子樹脂，它對擬黑色素(還原糖與胺基酸反應產物)和還原糖的鹼性分解產物的吸附較強，而對焦糖色素的吸附較弱。這被認為是由於前兩者通常帶負電，而焦糖的電荷很弱。
通常，交聯度高的樹脂對離子的選擇性較強，大孔結構樹脂的選擇性小於凝膠型樹脂。這種選擇性在稀溶液中較大，在濃溶液中較小。
七、離子交換樹脂的物理性質
離子交換樹脂的顆粒尺寸和有關的物理性質對它的工作和性能有很大影響。
(１) 樹脂顆粒尺寸
離子交換樹脂通常製成珠狀的小顆粒，它的尺寸也很重要。樹脂顆粒較細者，反應速度較大，但細顆粒對液體通過的阻力較大，需要較高的工作壓力；特別是濃糖液粘度高，這種影響更顯著。因此，樹脂顆粒的大小應選擇適當。如果樹脂粒徑在0.2mm(約為70目)以下，會明顯增大流體通過的阻力，降低流量和生產能力。
樹脂顆粒大小的測定通常用濕篩法，將樹脂在充分吸水膨脹後進行篩分，累計其在20、30、40、50……目篩網上的留存量，以90%粒子可以通過其相對應的篩孔直徑，稱為樹脂的“有效粒徑”。多數通用的樹脂產品的有效粒徑在0.4～0.6mm之間。
樹脂顆粒是否均勻以均勻係數表示。它是在測定樹脂的“有效粒徑”坐標圖上取累計留存量為40%粒子，相對應的篩孔直徑與有效粒徑的比例。如一種樹脂(IR-120)的有效粒徑為0.4～0.6mm，它在20目篩、30目篩及40目篩上留存粒子分別為：18.3%、41.1%、及31.3%，則計算得均勻係數為2.0。
(２) 樹脂的密度
樹脂在乾燥時的密度稱為真密度。濕樹脂每單位體積(連顆粒間空隙)的重量稱為視密度。樹脂的密度與它的交聯度和交換基團的性質有關。通常，交聯度高的樹脂的密度較高，強酸性或強鹼性樹脂的密度高於弱酸或弱鹼性者，而大孔型樹脂的密度則較低。江蘇色可賽思樹脂有限公司整理例如，苯乙烯系凝膠型強酸陽離子樹脂的真密度為1.26g/mL，視密度為0.85g/mL；而丙烯酸系凝膠型弱酸陽離子樹脂的真密度為1.19g/mL，視密度為0.75g/mL。
(３) 樹脂的溶解性
離子交換樹脂應為不溶性物質。但樹脂在合成過程中夾雜的聚合度較低的物質，及樹脂分解生成的物質，會在工作運行時溶解出來。交聯度較低和含活性基團多的樹脂，溶解傾向較大 。
(４) 膨脹度
離子交換樹脂含有大量親水基團，與水接觸即吸水膨脹。當樹脂中的離子變換時，如陽離子樹脂由H+轉為Na+，陰樹脂由Cl－轉為OH－，都因離子直徑增大而發生膨脹，增大樹脂的體積。通常，交聯度低的樹脂的膨脹度較大。在設計離子交換裝置時，必須考慮樹脂的膨脹度，以適應生產運行時樹脂中的離子轉換髮生的樹脂體積變化。
(５) 耐用性
樹脂顆粒使用時有轉移、摩擦、膨脹和收縮等變化，長期使用後會有少量損耗和破碎，故樹脂要有較高的機械強度和耐磨性。通常，交聯度低的樹脂較易碎裂，但樹脂的耐用性更主要地決定於交聯結構的均勻程度及其強度。如大孔樹脂，具有較高的交聯度者，結構穩定，能耐反覆再生 。
八、離子交換樹脂保存方法
離子交換樹脂不能露天存放，存放處的溫度為0-40℃，當存放處溫度稍低於0℃時，應向包裝袋內加入澄清的飽和食鹽水、浸泡樹脂。此外，當存放處溫度過高時，不但使樹脂易於脫水，還會加速陰樹脂的降解。一旦樹脂失水，使用時不能直接加水，可用澄清的飽和食鹽水浸泡，然後再逐步加水稀釋，洗去鹽分，貯存期間應使其保持濕潤。
九、離子交換樹脂再生方法
當樹脂使用一定周期後,吸附能力降低或受污染嚴重時需強化再生，其方法是在容器內加入高於樹脂層10CM的3%-5%鹽酸溶液浸泡2-4小時，然後進行淋洗通柱。繼用3-4倍樹脂體積同濃度的鹽酸溶液通柱,然後用淨水洗至接近中性;再用3%-5%的氫氧化鈉溶液浸泡4小時。最後淋洗通柱,用同濃度的3-4倍樹脂體積的氫氧化鈉溶液通柱，最後用淨水清洗至PH值為中性,備用。
十、離子交換樹脂的套用領域：
1）水處理
水處理領域離子交換樹脂的需求量很大，約占離子交換樹脂產量的90%，用於水中的各種陰陽離子的去除。目前，離子交換樹脂的最大消耗量是用在火力發電廠的純水處理上，其次是原子能、半導體、電子工業等。
2）食品工業
離子交換樹脂可用於製糖、味素、酒的精製、生物製品等工業裝置上。例如：高果糖漿的製造是由玉米中萃出澱粉後，再經水解反應，產生葡萄糖與果糖，而後經離子交換處理，可以生成高果糖漿。離子交換樹脂在食品工業中的消耗量僅次於水處理。
3）製藥行業
製藥工業離子交換樹脂對發展新一代的抗菌素及對原有抗菌素的質量改良具有重要作用。鏈黴素的開發成功即是突出的例子。近年還在中藥提成等方面有所研究。
4）合成化學和石油化學工業
在有機合成中常用酸和鹼作催化劑進行酯化、水解、酯交換、水合等反應。用離子交換樹脂代替無機酸、鹼，同樣可進行上述反應，且優點更多。如樹脂可反覆使用，產品容易分離，反應器不會被腐蝕，不污染環境，反應容易控制等。
甲基叔丁基醚（MTBE）的製備，就是用大孔型離子交換樹脂作催化劑，由異丁烯與甲醇反應而成，代替了原有的可對環境造成嚴重污染的四乙基鉛。
5）環境保護
離子交換樹脂已套用在許多非常受關注的環境保護問題上。目前，許多水溶液或非水溶液中含有有毒離子或非離子物質，這些可用樹脂進行回收使用。如去除電鍍廢液中的金屬離子，回收電影製片廢液里的有用物質等。
6）濕法冶金及其他
離子交換樹脂可以從貧鈾礦里分離、濃縮、提純鈾及提取稀土元素和貴金屬。
其他補充：
離子交換技術有相當長的歷史，某些天然物質如泡沸石和用煤經過磺化製得的磺化煤都可用作離子交換劑。但是，隨著現代有機合成工業技術的迅速發展，研究製成了許多種性能優良的離子交換樹脂，並開發了多種新的套用方法，離子交換技術迅速發展，在許多行業特別是高新科技產業和科研領域中廣泛套用。近年國內外生產的樹脂品種達數百種，年產量數十萬噸。
在工業套用中，離子交換樹脂的優點主要是處理能力大，脫色範圍廣，脫色容量高，能除去各種不同的離子，可以反覆再生使用，工作壽命長，運行費用較低(雖然一次投入費用較大)。以離子交換樹脂為基礎的多種新技術，如色譜分離法、離子排斥法、電滲析法等，各具獨特的功能，可以進行各種特殊的工作，是其他方法難以做到的。離子交換技術的開發和套用還在迅速發展之中。
離子交換樹脂的套用，是近年國內外製糖工業的一個重點研究課題，是糖業現代化的重要標誌。膜分離技術在糖業的套用也受到廣泛的研究。
離子交換樹脂都是用有機合成方法製成。常用的原料為苯乙烯或丙烯酸(酯)，通過聚合反應生成具有三維空間立體網絡結構的骨架，再在骨架上導入不同類型的化學活性基團(通常為酸性或鹼性基團)而製成。
離子交換樹脂不溶於水和一般溶劑。大多數製成顆粒狀，也有一些製成纖維狀或粉狀。樹脂顆粒的尺寸一般在0.3～1.2mm 範圍內，大部分在0.4～0.6mm之間。它們有較高的機械強度(堅牢性)，化學性質也很穩定，在正常情況下有較長的使用壽命。
離子交換樹脂中含有一種(或幾種)化學活性基團，它即是交換官能團，在水溶液中能離解出某些陽離子(如H+或Na+)或陰離子(如OH－或Cl－)，同時吸附溶液中原來存有的其他陽離子或陰離子。即樹脂中的離子與溶液中的離子互相交換，從而將溶液中的離子分離出來。
離子交換樹脂的品種很多，因化學組成和結構不同而具有不同的功能和特性，適應於不同的用途。套用樹脂要根據工藝要求和物料的性質選用適當的類型和品種。

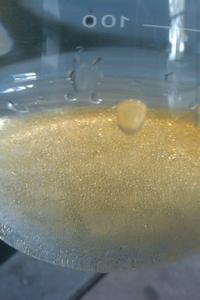

濕離子交換樹脂套用領域
TS-210大孔強鹼性陰離子交換樹脂主要用於苦鹹水淨化，放射性污水處理和糖液脫色。
使用方法

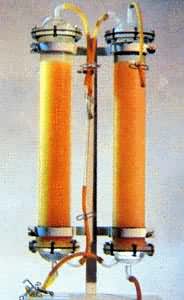

通常是將TS-210離子交換樹脂，放入離子交換器設備(柱)中，令被處理溶液以一定的流速從設備(柱)中通過樹脂層(流速可根據取樣分析結果加以調整)，讓樹脂吸附糖液中的色素成分，而達到脫色精製目的;其它領域的使用方法則按其設計生產操作工藝而定。
包裝儲運
產品包裝為防潮編織袋內襯塑膠袋，每袋淨重25kg。塑膠桶內襯塑膠袋，每桶淨重50kg。在25℃～40℃之間，貯存期為2年。
危害防護
TS-210大孔強鹼性陰離子交換樹脂，按化工產品分類為非危險品、無毒、無腐蝕性;但不可食用。
產品價格
TS-210大孔強鹼性陰離子交換樹脂，目前的市場價格，請來電諮詢。
配圖
