積體電路具有體積小、成本低、可靠性高等優點。按電路組成的結構來分,可將數字電路分為分立元件電路和積體電路兩類。而按製造工藝的不同,集成邏輯門可分為雙極型邏輯門和單極型邏輯門兩大類。
三種常用的集成邏輯門

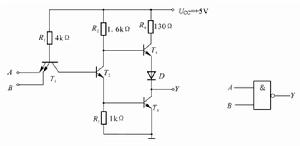

TTL
全稱Transistor-Transistor Logic,即BJT-BJT邏輯門電路,是數字電子技術中常用的一種邏輯門電路,套用較早,技術已比較成熟。TTL主要有BJT(Bipolar Junction Transistor 即雙極結型電晶體,晶體三極體)和電阻構成,具有速度快的特點。最早的TTL門電路是74系列,後來出現了74H系列,74L系列,74LS,74AS,74ALS等系列。但是由於TTL功耗大等缺點,正逐漸被CMOS電路取代。
TTL門電路有74(商用)和54(軍用)兩個系列,每個系列又有若干個子系列。
TTL電平信號被利用的最多是因為通常數據表示採用二進制規定,+5V等價於邏輯“1”,0V等價於邏輯“0”,這被稱做TTL(電晶體-電晶體邏輯電平)信號系統,這是計算機處理器控制的設備內部各部分之間通信的標準技術。
TTL電平信號對於計算機處理器控制的設備內部的數據傳輸是很理想的,首先計算機處理器控制的設備內部的數據傳輸對於電源的要求不高以及熱損耗也較低,另外TTL電平信號直接與積體電路連線而不需要價格昂貴的線路驅動器以及接收器電路;再者,計算機處理器控制的設備內部的數據傳輸是在高速下進行的,而TTL接口的操作恰能滿足這個要求。TTL型通信大多數情況下,是採用並行數據傳輸方式,而並行數據傳輸對於超過10英尺的距離就不適合了。這是由於可靠性和成本兩面的原因。因為在並行接口中存在著偏相和不對稱的問題,這些問題對可靠性均有影響。
ECL
ECL(Emitter Coupled Logic)即發射極耦合邏輯電路,也稱電流開關型邏輯電路。它是利用運放原理通過電晶體射極耦合實現的門電路。在所有數字電路中,它工作速度最高,其平均延遲時間tpd可小至1ns。ECL電路是由一個差分對管和一對射隨器組成的,所以輸入阻抗大,輸出阻抗小,驅動能力強,信號檢測能力高,差分輸出,抗共模干擾能力強。但是由於單元門的開關管對是輪流導通的,對整個電路來講沒有“截止”狀態,所以電路的功耗較大。
CMOS
CMOS,互補金屬氧化物半導體,電壓控制的一种放大器件。是組成CMOS數字積體電路的基本單元。
CMOS,全稱Complementary Metal Oxide Semiconductor,即互補金屬氧化物半導體,是一種大規模套用於積體電路晶片製造的原料。採用CMOS技術可以將成對的金屬氧化物半導體場效應電晶體(MOSFET)集成在一塊矽片上。該技術通常用於生產RAM和交換套用系統,在計算機領域裡通常指保存計算機基本啟動信息(如日期、時間、啟動設定等)的ROM晶片。
CMOS由PMOS管和NMOS管共同構成,它的特點是低功耗。由於CMOS中一對MOS組成的門電路在瞬間要么PMOS導通、要么NMOS導通、要么都截至,比線性的三極體(BJT)效率要高得多,因此功耗很低。
相對於其他邏輯系列,CMOS邏輯電路具有以下優點:
1、允許的電源電壓範圍寬,方便電源電路的設計 2、邏輯擺幅大,使電路抗干擾能力強 3、靜態功耗低 4、隔離柵結構使CMOS期間的輸入電阻極大,從而使CMOS期間驅動同類邏輯門的能力比其他系列強得多
