器材類別

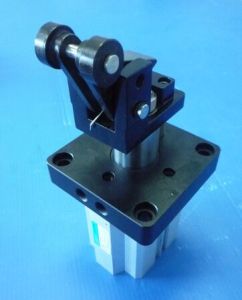

阻擋器QX-1
表面發黑處理
工作氣壓：0.4-0.6Mpa
活塞行程：30mm
檔桿復位頂力：〈5N
安裝尺寸56*56 氣缸內徑50MM 外徑64MM 具備耐衝擊為100千克
阻擋器JX-2
表面發黑處理
工作氣壓：0.4-0.6Mpa
活塞行程：30mm
檔桿復位頂力：〈5N 安裝尺寸60*60
阻擋器QX-2
表面經過氧化處理 頭部發黑處理
QX-2的阻擋器分生鐵和鋁這兩種材料
類似QX-2阻擋器頭部分兩種（帶耳朵和沒耳朵）
高溫狀態下可配耐高溫密封圈（可以在高溫工作條件下延長使用壽命）
工作氣壓：0.4-0.6Mpa
活塞行程：30mm
檔桿復位頂力：〈5N
採用 彈簧緩衝
安裝尺寸60*60 氣缸外徑64 內徑50
阻擋高度均為110
衝擊範圍為150到200工斤 QX-3和QX-5均能耐衝擊250工斤 最佳效果為1張工裝板
阻擋器QX-4
1：阻擋器長170寬120阻擋高度為160（又稱臥式阻擋器）
2：工作氣壓0.4-0.6Mpa
3：安裝尺寸為100*90 發黑處理
4：槓桿行程：30MM
5：槓桿復位頂力：〈10N 具備400公斤的耐衝擊
6：氣缸可以用SMC或費斯拖代替
7：長170 寬120 總高度為172
8：阻擋QX-4通常做下層線可用於阻擋2到3張輕件工件板的疊加衝擊 最佳放置位置在提升機的兩端
重型阻擋器QX-4-2
它利用槓桿原理來阻擋重型工裝板。
當工裝板接觸阻擋器時緩衝氣缸自動吸收流水線的輸送速度加工裝板和產品自身重量的衝擊力。
1：阻擋器長210寬135阻擋高度為175 （偏小類型跟QX-4尺寸相似）
2：緩衝部分為直徑20SMC緩衝氣缸
3：由SMC型號CM2E32-40S氣缸構成
4：最大氣壓不能超過1.0Mpa
5：安裝尺寸為150*105 發黑處理
6：具備1.5到2噸的耐衝擊 可換費斯拖氣缸
