原理

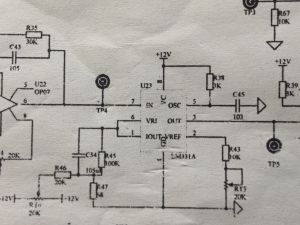

鑒頻器電路鑒頻器是一種具有移相鑒頻特性的的陶瓷濾波元件，主要用在電視機或錄像機的伴音中頻放大或解調電路中以及FM調頻收音機的鑒頻器電路中。它分為平衡型和微分型兩種類型，前者用於同步鑒相器作平衡式鑒頻解調，後者用於差分峰值鑒頻器作差動微分式鑒頻解調。德鍵調頻音頻窄帶型JTCV10.7M系列貼片鑒頻器，搭配多種IC套用於FM程式檢驗，轉換頻率為有用的音頻信號。
調頻波的特點是振幅保持不變，而瞬時頻率隨調製信號的大小線形變化，調製信號代表所要傳送的信息，在分析或實驗時，常以低頻正弦波為代表。鑒頻的目的就是從調頻波中檢出低頻調製信號，即完成頻率—電壓的變換作用。能完成這種作用的電路被稱為鑑頻器。
調相波的解調電路，是從調相波中取出原調製信號，即輸出電壓與輸入信號的瞬時相位偏移成正比,又稱為鑑相器。對於調頻波的解調電路來說，是從調頻波中取出原調製信號，即輸出電壓與輸入信號的瞬時頻率偏移成正比，又稱為鑑頻器。
鑒相電路通常分為模擬電路型和數字電路型兩大類。而在積體電路系統中,常用的電路有乘積型鑒相和門電路鑒相。鑒相器除了用於解調調相波外，還可構成移相鑒頻電路。特別是在鎖相環路中作為主要組成部分得到了廣泛的套用。
分類
鑒頻器相位鑒頻器：初、次級迴路均調諧在調頻波的中心頻率fc上,即f0=fc。電容 C0將初級電壓u1耦合到次級線圈的中心抽頭上，使加在檢波二極體D1、D2上的電壓分別為
和
鑒頻器的輸出電壓u則是檢波負載R4和 R3上的電壓之差。初、次級的電壓u1和u2之間的相位差隨調頻波的瞬時頻率而變化。當瞬時頻率f=fc時,u2比u1滯後90°，但|
|＝|
|，這時，鑒頻器輸出為零。當f＞f
時,u2滯後於u1的相角小於90°，||＜||，鑒頻器的輸出大於零。當f＜f時，u2滯後於u1的相角小於90°，||＞||)，鑒頻器的輸出小於零。相位鑒頻器鑒頻特性的線性較好，鑒頻靈敏度也較高。
 | 由左圖可見，相位鑒頻器包括兩大部分：頻相變換器與相位檢波器。頻相變換器是由電容耦合（CM）雙調諧迴路所組成，它的作用是將輸入調頻波V12的瞬時頻率變化轉化成Vab的相位變化。 相位檢波器又分成兩部分：首先是在耦合迴路的次極進行電壓的矢量迭加，將Vab相對於V12的相差的變化轉化成合成電壓VD幅值的變化，這就把調頻波瞬時頻率的變化進一步轉化成VD的包絡變化，而後通過兩個包絡檢波器，採用差動輸出取出低頻調製信號V0。 |

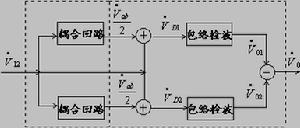

| 相位鑒頻器原理方框圖 | |

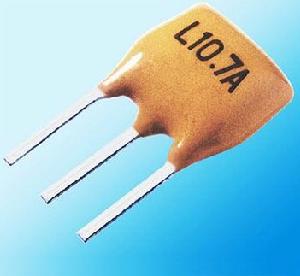

陶瓷鑒頻器：是一種具有移相鑒頻特性的陶瓷濾波元件，主要用在電視機或錄像機的伴音中頻放大或解調電路中以及FM調頻收音機的鑒頻器電路中。它分為平衡型和微分型兩種類型，前者用於同步鑒相器作平衡式鑒頻解調，後者用於差分峰值鑒頻器作差動微分式鑒頻解調。
陶瓷鑒頻器的文字元號和電路圖形符號與陶瓷濾波器同。用於電視機或錄像機中的陶瓷鑒頻器有JT4.5MD、JT5.5MB、JT6.0MB、JT6.5MD、JT6.5MB2、CDA6.5MC、CDA6.5MD等型號。用於FM調整收音機中的陶瓷鑒頻器有JT10.7MG3等型號。
研究內容

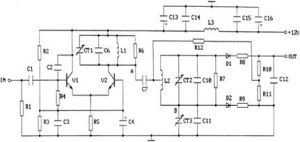

用掃頻儀調整鑒頻器的鑒頻特性。實驗條件：將電路中E，F，G三個接點分別與半可調電容CT1，CT2，CT3連線。將掃頻儀輸出信號接入電路輸入端IN，其輸出信號不宜過大，一般用30db衰減器，掃頻頻標用外頻標，外頻標源採用高頻信號發生器，其輸出頻率調到6.5MHz。
陶瓷鑒頻器將掃頻儀輸入檢波頭插入測試孔A，耦合電容CT3調到最小，此時顯示屏將顯示諧振曲線圖形。調CT1使諧振曲線的諧振頻率為6.5MKZ，此時頻標應在曲線頂峰上，再加大耦合電容CT3的容量，輸入檢波頭插入測試孔B,此時顯示螢幕出現帶凹坑的耦合諧振曲線圖形，調CT1,CT2，CT3使曲線6.5MHz頻標出現在中心點,中心點兩邊頻帶對稱。
（２）調整鑒頻特性S曲線
掃頻儀輸入檢波探頭改用雙夾子電纜線，接至鑒頻器輸出端OUT即可看到S型曲線，如曲線不理想，可適當調CT1使上下對稱；調CT2使曲線中心頻率為6.5MHz；調CT3使f0中心點附近線性度。調好後，記錄上、下二峰點頻率和二峰點高度格數，即fmax，fmin和Vm，Vn。
（３） 用高頻信號發生器逐點測出鑒頻特性
改接高頻信號發生器，輸入電壓約為50mv，用萬用表測鑒頻器的輸出電壓,在5.5MHz～7.5MHz範圍內，以每格0.2MHz條件下測得相應的輸出電壓Uo。
（４）觀察迴路CT1，CT2，CT3對S曲線的影響
1調整電容CT2對鑒頻特性的影響，記下CT2> CT2-0或CT2< CT2-0的變化並與CT2= CT2-0曲線比較,再將CT2調至CT2-0正常位置.注: CT2-0表示迴路諧振時的電容量。
2調CT1重複1的實驗。
3調CT3較小的位置，微調CT1,CT2得S曲線,記下曲線中點及上下兩峰的頻率f0,fmin,fmax和上下二點高度Vm,Vn,再調CT3到最大，重新調S曲線為最佳，記錄：
f0′,f’min, f′max,和Vm′,Vn′的值。
定義：峰點頻寬BW=fmax- fmin
曲線斜率 S=(VＭ-Vn)/BW
比較CT3最大，最小時的BW和S。
（５）將調頻電路與鑒頻電路連線
將調頻電路的中心頻率調為6.5MHB，鑒頻器中心頻率也調諧在6.5MHz，調頻輸出信號送入鑒頻器輸入端，f=2KHz,Um=400mV的音頻調製信號加至調頻電路輸入端進行調頻。
用雙蹤示波器同時觀測調製信號和解調信號，比較二者的異同，如輸出波形不理想可調鑒頻器CT1，CT2，CT3。將音頻信號加大至Vm=800mV，1000mV…….觀察波形變化，分析原因。
