概述

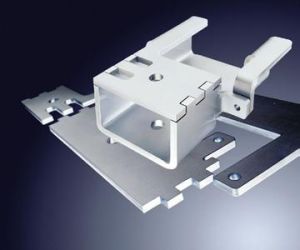

金屬板材加工就叫鈑金加工。具體譬如利用板材製作煙囪、鐵桶、油箱油壺、通風管道、彎頭大小頭、天圓地方、漏斗形等，主要工序有剪下、折彎扣邊、彎曲成型、焊接、鉚接等，需要一定幾何知識。鈑金件就是薄板五金件，也就是可以通過衝壓，彎曲，拉伸等手段來加工的零件，一個大體的定義就是在加工過程中厚度不變的零件。相對應的是鑄造件，鍛壓件，機械加工零件等。行業名詞
鈑金加工(1)壓鉚：指採用沖床或油壓機把壓鉚螺母、壓鉚螺釘或壓鉚螺母柱等緊固件牢固地壓接在工件上的工藝過程。
(2)漲鉚：指先將工件沉孔，再採用沖床或油壓機把漲鉚螺母牢固地壓接在工件上的工藝過程。
(3)拉母：指採用類似鉚接的工藝。用拉母槍把拉鉚螺母（POP）等連線件牢固地連線在工件上的工藝過程。
(4)拉鉚：指以拉鉚槍為工具用拉釘將兩個或兩個以上工件緊密地連線在一起的工藝過程。
(5)鉚接：用鉚釘將兩個或兩個以上工件面對面連線在一起的工藝過程，若是沉頭鉚接，需將工件先進行沉孔。
(6)切角：指在沖床或油壓機上使用模具對工件角進行切除的工藝過程。
(7)折彎：指工件由折彎機成型的工藝過程。
(8)成形：指在普通沖床或其他設備上使用模具使工件變形的工藝過程。
(9)剪料：指材料經過剪板機得到矩形工件的工藝過程。
(10)下料：指工件經過LASER切割或數控沖床沖裁的工藝過程。
(11)落料：指在普通沖床或其他設備上使用模具加工得到產品形狀的工藝過程。
(12)沖孔：指工件由普通沖床和模具加工孔的工藝過程。
(13)沖凸包：指在沖床或油壓機用模具使工件形成凸起形狀的工藝過程。
(14)沖撕裂：也叫“沖橋”，指在沖床或油壓機用模具使工件形成像橋一樣形狀的工藝過程。
(15)抽孔：也叫“翻邊”，指在普通沖床或其他設備上使用模具對工件形成圓孔邊翻起的工藝。過程。
(16)攻牙：指在工件上加工出內螺紋的工藝過程。
(17)校平：指工件加工前、後不平整，使用其他的設備對工件進行平整的過程。
(18)回牙：指對預先攻有牙的工件進行第二次螺牙的修復的過程。
(19)鑽孔：指在鑽床或銑床上使用鑽頭對工件進行打孔的工藝過程。
(20)倒角：指使用模具、銼刀、打磨機等對工件的尖角進行加工的工藝過程。
(21)沖印：指使用模具在工件上衝出文字、符號或其他印跡的工藝過程。
(22)沉孔：指為配合類似沉頭螺釘一類的連線件，而在工件上加工出有錐度的孔的工藝過程。
(23)拍平：指對有一定形狀的工件過渡到平整的工藝過程。
(24)沖網孔：指在普通沖床或或數控沖床上用模具對工件衝出網狀的孔。
(25)擴孔：指用鑽頭或銑刀把工件上小孔加工為大孔的工藝過程。
工藝流程
材料選用
鈑金加工1．冷軋板SPCC，主要用電鍍和烤漆件，成本低，易成型，材料厚度≤3.2mm。
2．熱軋板SHCC，材料T≥3.0mm,也是用電鍍,烤漆件，成本低，但難成型，主要用平板件。
3．鍍鋅板SECC、SGCC。SECC電解板分N料、P料，N料主要不作表面處理，成本高，P料用於噴塗件。
4．銅；主要用導電作用料件，其表面處理是鍍鎳、鍍鉻，或不作處理，成本高。
5．鋁板；一般用表面鉻酸鹽（J11-A），氧化（導電氧化，化學氧化），成本高，有鍍銀，鍍鎳。
6．鋁型材；截面結構複雜的料件，大量用於各種插箱中。表面處理同鋁板。
7．不鏽鋼；主要用不作任何表面處理，成本高。
圖面審核
要編寫零件的工藝流程，首先要知道零件圖的各種技術要求；則圖面審核是對零件工藝流程編寫的最重要環節。1．檢查圖面是否齊全。
2．圖面視圖關係，標註是否清楚，齊全，標註尺寸單位。
3．裝配關係，裝配要求重點尺寸。
4．新舊版圖面區別。
5．外文圖的翻譯。
6．表處代號轉換。
7．圖面問題反饋與處埋。
8．材料
9．品質要求與工藝要求
10．正式發行圖面，須加蓋品質控制章。
注意事項
展開圖是依據零件圖（3D）展開的平面圖（2D）1．展開方式要合，要便利節省材料及加工性
2．合理選擇間隙及包邊方式，T=2.0以下問隙0.2，T=2-3問隙0.5，包邊方式採用長邊包短邊（門板類）
3．合理考慮公差外形尺寸：負差走到底，正差走一半；孔形尺寸：正差走到底，負差走一半。
4．毛刺方向
5．抽牙、壓鉚、撕裂、沖凸點（包），等位置方向，畫出剖視圖
6．核對材質，板厚，以板厚公差
7．特殊角度，折彎角內半徑（一般R=0.5）要試折而定展開
8．有易出錯（相似不對稱）的地方應重點提示
9．尺寸較多的地方要加放大圖
10．需噴塗保護地方須表示
加工流程
鈑金加工1、下料：下料方式有各種，主要有以下幾種方式
①．剪床：是利用剪床剪下條料簡單料件，它主要是為模具落料成形準備加工，成本低，精度低於0.2，但只能加工無孔無切角的條料或塊料。
②．沖床：是利用沖床分一步或多步在板材上將零件展開後的平板件沖裁成形各種形狀料件，其優點是耗費工時短，效率高，精度高，成本低，適用大批量生產，但要設計模具。

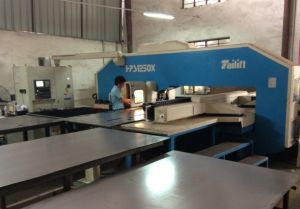

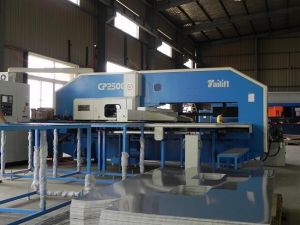

③．NC數控下料，NC下料時首先要編寫數控加工程式，利用編程軟體，將繪製的展開圖編寫成NC數拉加工工具機可識別的程式，讓其根據這些程式一步一刀在平板上沖裁各構形狀平板件，但其結構受刀具結構所至，成本低，精度於0.15。
④．鐳射下料，是利用雷射切割方式，在大平板上將其平板的結構形狀切割出來，同NC下料一樣需編寫鐳射程式，它可下各種複雜形狀的平板件，成本高，精度於0.1.
⑤．鋸床：主要用下鋁型材、方管、圖管、圓棒料之類，成本低，精度低。
1．鉗工:沉孔、攻絲、擴孔、鑽孔
沉孔角度一般120℃，用於拉鉚釘，90℃用於沉頭螺釘，攻絲英制底孔。
2．翻邊：又叫抽孔、翻孔，就是在一個較小的基孔上抽成一個稍大的孔，再攻絲，主要用板厚比較薄的鈑金加工，增加其強度和螺紋圈數，避免滑牙，一般用於板厚比較薄，其孔周正常的淺翻邊，厚度基本沒有變化，允許有厚度的變薄30-40%時，可得到比正常翻邊高度大高40-60%的高度，用擠薄50%時，可得最大的翻邊高度，當板厚較大時，如2.0、2.5等以上的板厚，便可直接攻絲。
3．沖床：是利用模具成形的加工工序，一般沖床加工的有沖孔、切角、落料、沖凸包（凸點），沖撕裂、抽孔、成形等加工方式，其加工需要有相應的模具來完成操作，如沖孔落料模、凸包模、撕裂模、抽孔模、成型模等，操作主要注意位置，方向性。
4．壓鉚：壓鉚就本公司而言，主要有壓鉚螺母、螺釘、松不脫等，其是通過液壓壓鉚機或沖床來完成操作，將其鉚接到鈑金件上，還有漲鉚方式，需注意方向性。
5．折彎；折彎就是將2D的平板件，折成3D的零件。其加工需要有折床及相應折彎模具完成，它也有一定折彎順序，其原則是對下一刀不產生干涉的先折，會產生干涉的後折。
l折彎條數是T=3.0mm以下6倍板厚計算槽寬，如：T=1.0、V=6.0F=1.8、T=1.2、V=8、F=2.2、T=1.5、V=10、F=2.7、T=2.0、V=12、F=4.0
l折床模具分類，直刀、彎刀（80℃、30℃）
l鋁板折彎時，有裂紋，可增加下模槽寬式增加上模R（退火可避免裂紋）
l折彎時注意事項：Ⅰ圖面，要求板材厚度，數量； Ⅱ折彎方向
Ⅲ折彎角度；Ⅳ折彎尺寸；Ⅵ外觀、電鍍鉻化料件不許有摺痕。
折彎與壓鉚工序關係，一般情況下先壓鉚後折彎，但有料件壓鉚後會幹涉就要先折後壓，又有些需折彎—壓鉚—再折彎等工序。
6．焊接：焊接定義：被焊材料原子與分子距京達晶格距離形成一體
①分類：a熔化焊：氬弧焊、CO2焊、氣體焊、手工焊
b壓力焊：點焊、對焊、撞焊
c釺焊：電鉻焊、銅絲
②焊接方式：aCO2氣體保護焊
b氬弧焊
c點焊接等

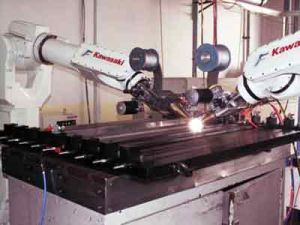

d機器人焊
焊接方式的選用是根據實際要求和材質而定，一般來說CO2氣體保護焊用於鐵板類焊搠；氬弧焊用於不鏽鋼、鋁板類焊接上，機器人焊接，可節省工時，提高工作效率和焊接質量，減輕工作強度。
③焊接符號:Δ角焊，Д、I型焊，V型焊接，單邊V型焊接（V）帶鈍邊V型焊接（V），點焊（O），塞焊或槽焊（∏），卷邊焊（χ），帶鈍邊單邊V型焊（V），帶鈍之U型焊，帶鈍的J型焊，封底焊，逢焊
④箭頭線和接頭
⑤焊接缺失及其預防措失
點焊：強度不夠可打凸點，強加焊接面積
CO2焊：生產率高，能源消耗少，成本低，抗銹能力強
氬弧焊：溶深淺，溶接速度慢，效率低，生產成本高，具有夾鎢缺陷，但具有焊接質量較好的優點，可焊接有色金屬，如鋁、銅、鎂等。
⑥焊接變形原因：焊接前準備不足，需增加夾具
焊接治具不良改善工藝
焊接順序不好
⑦焊接變形效正法：火焰效正法
振動法
錘擊法
人工時效法
套用
鈑金加工雷射打孔技術是雷射材料加工技術中最早實現實用化的雷射技術。鈑金車間中雷射打孔一般採用的是脈衝雷射，能量密度較高，時間較短，可以加工1μm的小孔，特別適用於加工具有一定角度和材料較薄的小孔，還適合加工強度硬度較高或較脆較軟材料的零件上的深小孔和微小孔。
雷射可實現燃氣輪機的燃燒器部件打孔加工，打孔效果可實現三維方向，數量可達到上千個。可打孔的材料包括不鏽鋼、鎳鉻鐵合金和哈斯特洛依(HASTELLOY)基合金。雷射打孔技術不受材料的力學性能影響，實現自動化比較容易。
在雷射打孔技術的發展下，雷射切割機實現了自動化的操作，在鈑金行業上面的套用改變了傳統鈑金技術的加工方法，實現了無人操作，大大提高了生產效率，實現全程全自動的操作，帶動了鈑金經濟的發展，在打孔效果方面提升了一個檔次，加工效果赫然顯著。
常用材料
1.鍍鋅鋼板SECCSECC的底材為一般的冷軋鋼卷，在連續電鍍鋅產線經過脫脂、酸洗、電鍍及各種後處理製程後，即成為電鍍鋅產品。SECC不但具有一般冷軋鋼片的機械性能及近似的加工性，而且具有優越的耐蝕性及裝飾性外觀。在電子產品、家電及家具的市場上具有很大的競爭性及取代性。例如電腦機箱普遍使用的就是SECC。
2.普通冷軋板SPCC
SPCC是指鋼錠經過冷軋機連續軋製成要求厚度的鋼板卷料或片料。SPCC表面沒有任何的防護，暴露在空氣中極易被氧化，特別是在潮濕的環境中氧化速度加快，出現暗紅色的鐵鏽，在使用時表面要噴漆、電鍍或者其他防護。
⒊熱浸鍍鋅鋼板SGCC
熱浸鍍鋅鋼卷是指將熱軋酸洗或冷軋後之半成品，經過清洗、退火，浸入溫度約460°C的溶融鋅槽中，而使鋼片鍍上鋅層，再經調質整平及化學處理而成。SGCC材料比SECC材料硬、延展性差（避免深抽設計）、鋅層較厚、電焊性差。
4.不鏽鋼SUS304
使用最廣泛的不鏽鋼之一，因含Ni（鎳）故比含Cr（鉻）的鋼較富有耐蝕性、耐熱性，擁有非常好的機械性能，無熱處理硬化現象，沒有彈性。
5.不鏽鋼SUS301
Cr（鉻）的含量較SUS304低，耐蝕性較差，但經過冷加工在衝壓加工中能獲得很好的拉力和硬度，彈性較好，多用於彈片彈簧以及防EMI。
