鑄鐵測量平台

鑄鐵測量平台

鑄鐵測量平台|測量平板|檢測平台|檢測平板|鑄鐵平台|鑄鐵平板|檢驗平台,檢驗平板 鑄鐵測量平台|測量平板的規格參數: 華重鑄鐵平台使用分類:鑄鐵平板、裝配平台、焊接平板、檢驗平台、劃線平板、三坐標平台、測量平板。

測量平台、測量平板
鑄鐵測量平台|測量平板|檢測平台|檢測平板|鑄鐵平台|鑄鐵平板|檢驗平台,檢驗平板

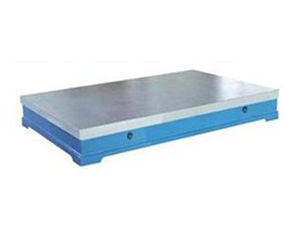

鑄鐵測量平台是鑄鐵平板系列產品之一,產品製成筋板式和箱體式,有長方形、正方形、圓形。
測量平台用於各種檢驗工作,如精密測量用的基準平面,各種工具機機械的檢驗測量,檢查零件的尺寸精度、行位偏差,並作出精密劃線,測量平板是工具機、機械製造、電子生產等20多種行業不可缺少的產品。測量平板是劃線、測量、鉚焊、工裝工藝不可缺少的工作檯,測量平板也可以做機械試驗台等。
鑄鐵測量平台|測量平板的規格參數:
鑄鐵平板規格(長×寬)mm 鑄鐵平板精度等級 ​ ​
1級 2級 3級 ​
平面度公差(um) ​ ​ ​
200×200 10 20 50
300×200 12 24 60
300×300 12 24 60
300×400 12 24 60
400×400 12 24 60
400×600 14 28 70
500×500 14 28 70
500×600 14 28 70
500×800 16 32 80
600×800 16 32 80
600×900 16 32 80
1000×750 18 36 90
1000×1000 20 39 96
1000×1200 20 40 100
1000×1500 24 48 120
1000×2000 26 52 130
1500×2000 28 56 140
1500×2500 32 64 152
1500×3000 ​ 70 174
2000×3000 ​ 74 184
2000×4000 ​ 88 219
測量平台(平板)用途:適用於各種檢驗工作,精度測量用的基準平面,主要用於機械工件檢驗測量中的基準面,檢查零件的尺寸精度或行為偏差,並可作精密劃線,在機械製造檢驗中是最不可缺少的平面基準量具。
測量平台(平板)材質:高強度鑄鐵HT200-300,工作面硬度為HB170-240,經過兩次人工處理(人工退火600度-700度或自然時效2-3年)因此該產品的精度穩定,耐磨性能好。
測量平台(平板)規格:200×200—2000×4000,(特殊規格可根據需方圖紙製作或雙方商定生產加工)。
測量平板|測量平台的使用和保養:
1、為了防止鑄鐵平板(平台)發生變形,在吊裝鑄鐵平板時,要用四根同樣長度的鋼絲繩同時掛住鑄鐵平板上得四個起重孔,將平板平穩吊裝在運輸工具上。
2、將支承點墊好、墊平,保證每個支撐點受力均勻,保證整個鑄鐵平板平穩。
3、安裝時將鑄鐵平板的各個支撐點用調整墊鐵墊好、墊實,由專業技術人員將鑄鐵平板調整至合格精度。4、使用時要輕拿輕放工件,不要在鑄鐵平板上挪動比較粗糙的工件,以免對工作面造成磕碰、劃傷等損壞。5、為了防止鑄鐵平板整體變形,使用完畢後,要將工件從鑄鐵平板上拿下來,避免工件長時間對鑄鐵平板重壓造成鑄鐵平板的變形。
6、鑄鐵平板不用時要及時將工作面洗淨,然後塗上一層防鏽油,並用防鏽紙蓋上,用鑄鐵平板的外包裝將鑄鐵平板蓋好,以防止平時不注意造成對鑄鐵平板工作面的損傷。
7、鑄鐵平板應安裝在通風、乾燥的環境中,並遠離熱源、有腐蝕的氣體、有腐蝕的液體。
8、鑄鐵平板使用,放置工件受力要均勻,輕 拿輕放工件,請勿超負荷使用,以免平板損壞。
華重鑄鐵平台使用分類:鑄鐵平板、裝配平台焊接平板、檢驗平台、劃線平板、三坐標平台、測量平板。
