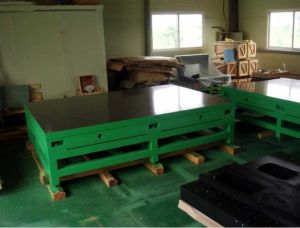

檢驗平板

檢驗平板用途：適用於各種檢驗工作，精密測量用的基準平面；用於工具機機械檢驗測量基準；檢查零件的尺寸精度或形為偏差，並作緊密劃線，在機械製造中也是不可缺少的基本工具。檢驗平板精度：按國家標準計量檢定規程執行，分別為00，0，1，2，3級五個級別。億天量具檢驗平板應採用優質細密的灰口鑄鐵或合金鑄鐵等材料製造，其工作面硬度應為170~220HB。

檢驗平板簡介

檢驗平板用途：適用於各種檢驗工作，精密測量用的基準平面；用於工具機機械檢驗測量基準；檢查零件的尺寸精度或形為偏差，並作緊密劃線，在機械製造中也是不可缺少的基本工具。
檢驗平板精度：按國家標準計量檢定規程執行，分別為00，0，1，2，3級五個級別。
檢驗平板應採用優質細密的灰口鑄鐵或合金鑄鐵等材料製造，其工作面硬度應為170~220HB。
檢驗平板表面質量檢驗：用塗色發檢驗。0級1級平板在每邊為25毫米平方的範圍內不少於25點，2級不少於20點，3級不少於12點。
檢驗平板工作面通常應採用刮削工藝。對採用刮削加工的3級平板工作面，其表面粗糙度Ra最大允許值為5μm。
檢驗平板規格（長×寬) 200mm×200mm-3000mm×6000mm

檢驗平板的詳細技術參數：

規格（長×寬）mm	精度等級
0	1	2	3
平面度公差(μm)
200×200	5	10	20.5	​
200×300	5.5	11	22	​
300×300	5.5	11	22	​
300×400	6	12	24	​
400×400	6.5	12.5	25	​
400×500	6.5	13	26	66
500×500	6.8	14	28	68
400×600	7	14	27.5	70
500×600	7	14.2	28.5	71
500×800	8	15.5	31	78
600×800	8	16	32	80
1000×750	9	18	36	90
1000×1000	10	20	40	97
1000×1200	10	20.5	41	103
1000×1500	11	22	45	112
1000×2000	​	26	52	130
1500×2000	​	28	56	140
2000×2000	​	31	61	153
2000×2500	​	34	67	168
1500×3000	​	35	70	174
2000×3000	​	37	74	184
2000×4000	​	44	88	219

檢驗平板與劃線平板的功能區別

檢驗平板是為生產車間或計量部門做精密測量用的基準平面；而劃線平板是為生產中做劃線用的基準平面。 雖然這兩種平板都是基準平面，但是它們的加工方法、平面精度、功能作用是不同的。 專用於塗色法的檢驗平板工作面需刮研；其他用途的檢驗平板工作面需刮、磨或研；劃線平板工作面見光即可。由此可見，檢驗平板的平面精度高於劃線平板。
檢驗平板在以塗色法檢測工件平直度或作為檢驗工作的輔助工具實現各種測量時起到了基準定位面作用；劃線平板在劃線工作中起到了基準面作用。

平面度檢測公式

檢驗平板平面度計算公式： 000級：1×（1+d/1000） 1級：8×（1+d/1000） 0 0級：2×（1+d/1000） 2級：16×（1+d/1000） 0 級：4×（1+d/1000） 3級：40×（1+d/1000） 註：①式中：d—平板工作面對角線長度，mm

什麼叫接觸斑點？檢驗它的目的？

接觸斑點是指以 平板或 平尺作為理想平面，在其表面上塗上顏色(一般塗紅丹粉)，然後將被測平面與其貼合，往返對研後，將被測平面取下，觀察被測平面上附著顏點的分布情況和單位面積(25mm×25mm)著顏點的數目，來判斷被檢平面的合格性。這裡說的顏點就是接觸斑點。 接觸斑點檢驗目的有二：一是控制被檢平面的微觀質量；二是防止被檢平面有小範圍的局部畸變。

平板準確度級別	00	0	1	2	3
重複點平面度的重合度	​	​	​	​	​

檢測重合度

測量不確定度分為三種 用水平儀或自準直儀檢定 平板平面度時，是按規定截面和檢定點讀取數據，通過數據處理獲取平面度誤差值。由於採用了多餘觀測，必然產生重複檢定點。所謂重複檢定點是受檢穩各截面的交匯檢定點，如平板中點是兩條對角線、兩條中線4個截面的交匯檢定點，這一點即為重複檢定點。從理論上講，重複檢定點的平面度值是不變的，即不同截面檢定到這一點平面度值應相同。但是由於各個截面檢定時受到基準、環境、儀器和操作等因素的影響，不可避免地帶來檢定誤差，致使重複檢定點所得平面度偏差值不重合。通常把不同截面重複檢定點平面度偏差值的差值絕對值稱為重複檢定點平面度的重合度，簡稱重合度。顯然，重合度表明重複檢定點（重複點）的平面度偏差值符合程度（重複誤差）

相關國家規定

檢驗平板生產工序要嚴格按照國際標準執行，檢驗標準採用《中華人民共和國機械行業標準》JB/T 7974—1999。檢驗一般分為鑄鐵平板毛坯檢驗、機加工檢驗和成品檢驗兩次，檢驗平板的毛坯主要檢驗外觀規格是否可以達到技術要求，和毛坯有沒有內部缺陷；鑄鐵平台的機械加工檢驗主要是檢驗鑄鐵檢驗平板有沒有沙孔、氣孔、裂紋、夾沙、縮松和加工誤差等；鑄鐵平板的成品檢驗主要是檢驗鑄鐵平台的平面度和外觀及其規格是否可以達到使用要求。

流水線作業介紹

1、檢驗平板毛坯：按技術要求製圖紙、按圖紙製作木型、配料、造型、烘乾、澆鑄、落沙、清理、檢驗毛坯的各部位；
2、檢驗平板毛坯回火，達到消除鑄造內應力的目的。
3、檢驗平板上工具機、按圖紙要求加工、送檢驗科檢驗；
4、檢驗平板粗加工後回火，達到消除加工內應力的目的。
5、檢驗平板工件調平、人工刮研、檢驗科檢驗；
6、檢驗平板的外觀處理、噴漆、包裝、入庫。
