鑄鐵定盤按結構分為筋板式和箱體式;按用途分為檢驗定盤、劃線定盤和壓砂定盤;按準確度級別分為00、0、1、2、3級定盤,其中2級以上為檢驗定盤,3級為劃線定盤。

鑄鐵定盤相關介紹及特點

鑄鐵定盤分類:

平板基地 鑄鐵定盤按結構分為筋板式和箱體式;按用途分為檢驗定盤、劃線定盤和壓砂定盤;按準確度級別分為00、0、1、2、3級定盤,其中2級以上為檢驗定盤,3級為劃線定盤。

鑄鐵定盤規格:

鑄鐵定盤的整體規格最大為4米×8米,大於此規格可以多塊拼接,使用磨損後,可以重新修刮恢復其精度,可用塗色法檢驗零件平面度,具有準確、直觀、方便的優點。
①100mm×200mm-------------400mm×400mm(本規格適用於研磨壓砂定盤)精度為0級、1級、2級。
②400mm×600mm-------------1500mm×2500mm(本規格適用於人工刮研定盤)精度為1級、2級、3級。
③1500mm×3000mm----------2000mm×3000mm(本規格適用於人工刮研定盤)精度為2級、3級、精刨。
④2000mm×4000mm----------3000mm×10000mm/4000mm×8000mm精度為3級和精刨。

鑄鐵定盤使用說明:

1、使用前用無腐蝕性汽油,將工作面的防鏽油洗淨,並用脫脂棉紗擦拭乾淨,方可使用。
2、溫度變化會使測量產生誤差,應在20±5℃範圍內使用。
3、使用時用水平儀調整到水平,使支點均勻分布各支點上。
4、用時小心、嚴防碰撞。
5、用完後擦淨,塗無水酸性的防鏽油,覆蓋防潮紙,置於清潔乾燥處存放。
6、周檢期:最長周檢期一年。

鑄鐵定盤適用:

在經過刮研的鑄鐵定盤上推動表座、工件比較順暢,無發澀感覺,方便了測量,保證了測量準確度。適用於各種檢驗工作,精密測量用的基準平面,用於工具機機械測量基準,檢查零件的尺寸精度或形位偏差,並作精密劃線。在機械製造中也是不可缺少的基本工具。

標準鑄鐵定盤的相關參數:


規格(長X寬)mm

精度等級

高度mm

0

1

2

3

平面度公差(μm)

100×100

4.6

9.0

18


50

100×200

4.9

9.8

19.6


50

200×200

5

10

20.5


50

200×300

5.5

11

22


50

300×300

5.5

11

22


80

300×400

6

12

24


85

400×400

6.5

12.5

25


85

400×500

6.5

13

26

66

90

500×500

6.8

14

28

68

95

400×600

7

14

27.5

70

95

500×600

7

14.2

28.5

71

120

500×800

8

15.5

31

78

140

600×800

8

16

32

80

160

600×900

8.3

16.5

33

83

160

1000×750

9

18

36

90

180

1000×1000

10

20

40

97

180

1000×1200

10

20.5

41

103

180

1000×1500

11

22

45

112

190

1000×2000


26

52

130

200

1500×2000


28

56

140

230

1500×3000


35

70

174

260

2000×3000


37

74

184

260

2000×4000


44

88

219

280

2500×6000


60

120

300

300

3000×6000


62

124

308

350

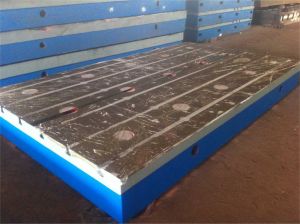

T型槽定盤

億天量具T型槽定盤 是工業量具的一種,主要用來固定工件,是鉗工工人用來調試設備,裝配設備,維修設備的基礎工作平台。T型槽定盤適用於各種檢驗工作,精密測量用的基準平面;用於工具機機械檢驗測量基準;檢查零件的尺寸精度或形位偏差,並作緊密劃線,在機械製造中也是不可缺少的基本工具。T型槽定盤表面帶有T型槽是用於固定被測工件,使之測量準確。T型槽定盤的毛坯是按技術要求製作圖紙,然後按圖紙製作木型或泡沫型、配料、造型、烘乾、澆鑄、落沙,最後清理、檢驗毛坯的各個部位;之後進行T型槽定盤機械加工,外觀檢驗並劃線、加工、檢驗;進行T型槽定盤工件調平、人工刮研、檢驗科檢驗;最後是T型槽定盤的外觀處理、噴漆、包裝、入庫。

T型槽定盤材質

高強度鑄鐵HT200-300,工作面硬度為HB170-240,經過兩次人工處理,精度穩定、耐磨性能好。

T型槽定盤精度

按國家標準計量檢定規程執行,分別為0,1,2,3四個等級.

T型槽定盤規格

500×800—2000×4000,(本產品均是按客戶圖紙製作加工或雙方商定生產加工,可按用戶要求的尺寸及重量生產).
