簡介
基本信息

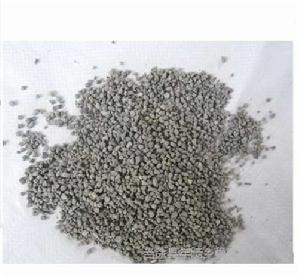

鐵鋼砂是近幾十年一種新型的耐磨材料，基本上由鐵鋼由天然鐵礦石精製而成，主要成分是三氧化鐵。
鐵鋼砂特性明顯，品位高，顆粒粒度均勻，硬度高，比重不粉化，顏色城鐵紅色或黑紅色。不僅耐磨、抗壓、抗衝擊，還具有防濕、耐酸鹼腐蝕、抗高溫等性能，被廣泛套用在建築上。利鐵用鋼砂做成鐵鋼砂混凝土耐磨層或鐵鋼砂砂漿耐磨層，其抗壓強度、劈拉強度、摩擦係數等方面均優於鐵屑砂漿耐磨層。鐵屑易發生腐銹脫落現象，而鐵鋼砂則不然，鐵鋼砂同輝綠岩鑄石相比較，不僅造價低廉，施工簡便，其抗衝擊強度和脆性值均超過輝綠岩鑄石兩倍左右。因此幾十年來我國的煤礦、電力、化工冶金、倉庫、碼頭、裝卸機械工廠、停車廠、電子工業、高速公路、紡織業、軍工業等工業基建工程的耐磨層都廣使用鐵鋼砂做混凝土或砂漿耐磨層，套用於重摩擦、易損傷、高衝擊力的場地。
適用範圍
煤化工基建中：各種煤倉、漏斗、溜槽等內壁耐磨層；煤柱、梁等表面耐磨層；火力電廠基建中：煤倉、漏斗、卸煤溝等輸煤系統的耐磨層；乾灰庫等內壁耐磨層。
煤焦化、鋼鐵基建中：礦槽、受煤坑、焦槽、漏斗等耐磨層；水泥工業基建中：各種漏斗、料倉、料坑、散裝庫等耐磨層；水利水電基建中：泄洪洞、導流洞、溢流壩面以及船閘等抗沖耐磨防腐層；基層、民用建築中：樓梯踏腳與防滑條；地下車庫、停車場耐磨地面；冶金、化工基建中：各種選礦、化工中的漏斗、料倉、溜槽等耐磨層；其它基建中：如重貨車堆積以及高精尖技術加工生產需防塵的大型工具機車間、機器設備重壓車間、容易溢油、耐油防滑耐磨的場所。
相關資料
基本尺寸範圍
1-0.5mm ：30-20# ，每袋50kg ，用於砂漿耐磨層。
2-1mm： 18-12# ，每袋50kg ，用於噴砂除銹及建築耐磨層。
3-2mm： 10-8# ，每袋50kg ，用於噴砂除銹及建築耐磨層。
5-3mm： 8-5# ，每袋50kg， 用於砂漿混凝土耐磨層。
10-6mm： 4-2#， 每袋50kg ，用於做耐磨層。
20-10mm：2-1# ，每袋50kg，用於做耐磨層。
30-20mm： 2-2.5# ，每袋50kg ，用於做耐磨層。
鐵鋼砂混凝土的級配及施工要求
1、鐵鋼砂混凝土配合比：1：0.35：3（水泥：水：鐵鋼砂）。
2、施工辦法：用425或525號以上的普通水泥，混凝土厚度180-250mm，鐵鋼砂料徑0.5-20mm或0.5-30mm或0.5-40mm，抹面部分料徑為0.5-5mm。具體按照設計要求厚度施工或參照煤炭部T82-701設計標準施工。
3、強度要求：抗壓強度≥960公斤/平方厘米，在試驗配合比中，以增加鐵鋼砂粒徑，則強度增大。高強度混凝土耐磨層，其質耐磨抗壓，凝固性強。
4、容量：每立方米鐵鋼砂混凝土用鐵鋼砂2.5。
鐵鋼砂砂漿的級配及施工要求
在貯庫（原料庫、均化庫、成品庫、料庫、漏門）內壁用鐵鋼砂砂漿抹面部分按1：3水泥鐵鋼砂砂漿抹30mm厚，具有較強的耐磨性。（如配鐵絲網，可承受一定的衝擊力）。
1、鐵鋼砂砂漿配合比（重量比）：水：水泥：鐵鋼砂=0.35：1：3。
2、強度要求：抗壓強度≥500公斤/平方厘米。
3、施工方法：用機械攪拌，抹灰厚度為30毫米。其施工方法有：（1）現抹：在混凝土壁上，分層抹至設計厚度；（2）配鋼絲網：在鋼筋混凝土壁上，預埋Φ4間距500毫米的鋼筋頭或用（釘槍）水泥釘，施工時用鋼筋（或水泥釘）固定鋼絲網，然後在鋼絲網上壓抹鐵鋼砂砂漿。
