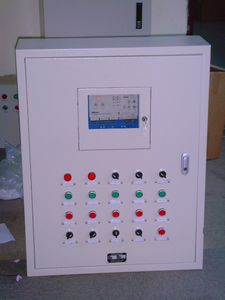

鍋爐節能控制櫃

當液位達到控制液位時，對應液位指示燈發光，相應的限位控制繼電器常開觸點自動閉合，二次控制迴路自動接通，電機起動，同時運行指示燈亮。 當水位達到停止水位時，對應的指示燈發光，液位測控儀的對應限位控制繼電器常閉觸點斷開，二次控制迴路開路，電機停止工作，運行指示燈熄滅。 3

鍋爐節能控制櫃調試與使用方法

宇恆控制櫃（箱）控制迴路中，既設自動控制亦有手動控制，還具備過流、過壓、欠壓、缺相保護及事故報苦功能，本產品使用前，必須按電氣原理圖覆核後接線，按照電動機實際要求調整相應元件設定值，然後起動。　
1 、自動操作：接通電源，電源指示燈亮，將轉換開關轉至“自動”位置，檢查控制櫃（箱）所控制的電機是否按液位控制儀的指令動作。當液位達到控制液位時，對應液位指示燈發光，相應的限位控制繼電器常開觸點自動閉合，二次控制迴路自動接通，電機起動，同時運行指示燈亮。當水位達到停止水位時，對應的指示燈發光，液位測控儀的對應限位控制繼電器常閉觸點斷開，二次控制迴路開路，電機停止工作，運行指示燈熄滅。　
2 、手動操作：接通電源，電源指示燈亮，將轉換開關轉至“手動”位置 ，按下起動按鈕，電機開始運轉，運行指示燈亮，按下”停止”按鈕，電機停止運轉，其運行指示燈熄滅。
3 、不論採用何種控制方式，當達到極限水位時，其超限水位信號觸點接通，二次控制迴路失電，使電機停止運轉，並發出聲光報苦信號。在電機運行過程中如有事故出現，事故指示燈亮，電鈴自動報苦，這時，按下停止按鈕，迫使電機停止工作。
