錨絞盤詳細內容

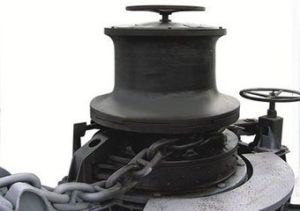

Φ20.5輕型錨絞盤用於豪華船艇、高速艦艇及軍輔船舶起錨系纜。該起錨絞盤的鏈輪、捲筒及絞盤底座都採用精密澆鑄，與一般起錨絞盤相比，它具有體積小﹑重量輕（為一般錨絞盤的50％左右）﹑效率高（可達90％以上）﹑結構簡單﹑便於操作﹑維修方便等特點。結構原理Φ20.5輕型錨絞盤由電動機﹑減速機、底座、鏈輪﹑絞盤體﹑牙嵌離合器﹑剎車裝置﹑推棒等組成。整個機器通過底座上的六個螺栓與甲板相固聯。電動機插裝於減速器輸入端，與減速器聯結成為一個整體，鏈輪軸直接套在減速器輸出軸上，通過鍵傳遞扭矩。鏈輪和絞盤體上制有作離合器用的嵌牙，由離合手柄2來操縱絞盤體的升降，從而使絞盤體與鏈輪結合或者脫開。當絞盤體與鏈輪牙嵌合上時，可進行起錨操作，當兩者脫開時，可進行絞纜操作。在無電的情況下，可打開絞盤蓋，轉動離合螺帽1，使絞盤體與主軸脫開，可進行人力起錨﹑絞纜等工作。剎車裝置為普通帶式制動器，它由剎車帶﹑梯形螺桿﹑螺母﹑銷軸等零件組成，工作時轉動手輪，經過梯形螺桿傳給剎車帶，從而實現制動。技術參數生產圖號DrawingNo：223HJP20.5A-00型號Model：QDMJ20.5X16錨鏈直徑Anchorchaindiameter(mm)：Φ20.5拋錨深度Anchorcastingdepth(m)：≤82.5工作負載Workingload(KN)：17.9起錨速度Anchor-heavingspeed(m/min)：6/12系纜拉力Tensionofwarpinghawse(KN)：10系纜速度Warpingspeed(m/min):5/10絞盤直徑CapstanDiameter(mm)：Φ210減速電機組ReductionMotorSet：功率Power(kw)：3/4.5傳動比GearRatio：100整機重量IntergralWeight(kg)：
