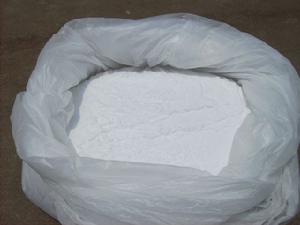

優點︰ LT無機凝膠（鋰皂石）是一種人工合成白色粉狀矽酸鎂鋰膠體材料，與英國Laponite產品性能近。LT無機凝膠（鋰皂石）在水中具有極大的成膠性能, 在水分散體系中, 矽酸鎂鋰礦物微細顆粒的晶面和晶結合, 形成包含大量水分子的觸變性凝膠, 其成膠能力表現在較低的固含量下, 能形成較高粘度的膠體。
【特點】
1、粒度極細: 顆粒呈不規則片狀, 片寬約50納米, 片厚約15納米。
2、膠體性能: 能較好地分散在水中, 水化膨脹形成半透明-透明的觸變性凝膠, 2.5%無機凝膠水分散體粘度為>800mpa.s。
3、流變性: 具有良好水（冷水和熱水）分散性和控制、調節水分散體系流變性能的能力 。
4、PH值：水分散體呈微鹼性（PH9～10)，可調節成中性或微酸性。
5、耐酸、鹼性：在LT無機凝膠水分散體系中加入少量酸、鹼、鹽等電解質，不會使膠體粘度降低或凝結，對電解質有較大的容耐性，膠體穩定性能良好。
6、配伍性: 與有機陰離子膠體有較好的相容性和配伍性, 能起到協同增稠作用。
7、交換和吸附性能:具有陽離子交換和吸附性能, 還能與脂肪胺、季胺鹽等反應達到有機化, 還具有吸收香精、色素、顏料或酶製劑, 增加香味、減少藥物苦味等功能。
8、懸浮性能:LT無機凝膠特有的包水網路結構具良好懸浮穩定性, 能有效地托浮各類粉料, 懸浮性能超過其它有機、無機懸浮劑。
9、乳化體穩定性能: 對水包油和油包水乳化體系具有較好的穩定性能, 還具有優良的展布性和成膜性。
10、穩定良好的化學性能: 長期存放不變質、不霉變。
【使用方法】:
基於LT無機凝膠的性能及作用,, 套用時為達到最好的效果, 應將LT無機凝膠乾粉製備成水分散體（預凝膠）使用, 水化成膠體之後, 再加入其它所需配製的溶劑、緩衝液、電解質、保濕劑、有機膠體等
a . 預凝膠:
在攪拌狀態下, 將適量(視需要的粘度而定, 一般以固含量2.5%-5%)LT無機凝膠粉末徐徐加入熱水或冷水中攪拌成膠體即可, 成膠時間取決於水的溫度及攪拌狀態，攪拌速度對成膠時間有一定的影響, 成膠體後的粘度隨放置時間延長而增加。
1、煮沸: 經攪拌在分散狀態下一經煮沸即水化成膠, 待冷卻一定時間後, 可得到所配粘度;
2、熱水: 經攪拌可加快水化成膠速度, 且工業上較易實現, 待冷卻, 水化完全後即可;
3、常溫下: 經攪拌十五分鐘左右, 粉末即分散於水中, 但水化速度較慢, 存放24小時可達到所配製粘度。
b、攪拌混合器的選用:
高剪下和低剪下攪拌混合器都可用於製備LT無機凝膠水分散膠體, 因該產品無毒、無腐蝕性、性質穩定, 對攪拌混合器的材質無特殊要求。
c、配製好的水合分散膠體可稀釋使用, 但稀釋過程需要攪拌, 稀釋後需要一定的重新水合成膠時間。
d、濃度與粘度不是在所有範圍內呈現線性變化。本產品固含量為2.5%時, 其粘度大於800厘泊。
【套用範圍】:
LT無機凝膠可廣泛套用於化妝品、洗滌用品、塗料、油漆、日用化工品、鋰電池、印染助劑、潤滑劑、粘合劑、淨化劑等領域, 對提高工業產品質量、降低工業生產成本、增加社會經濟效益和節約外匯都有較大作用。
LT無機凝膠的研製成功, 為發展我國新型膠體材料工業開發的一個新的品種, 填補了我國無機凝膠材料的空白, 其使用性能完全能替代進口同類產品。
