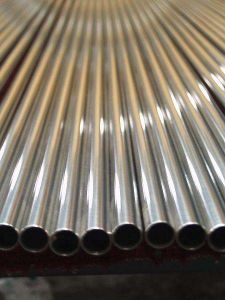

簡介
銅鎳合金具體內容
辨別方法
區分白銅與藏銀、苗銀的方法就是，正常比例下，後二者相對白，從表色上看更接近白銀。不過，現代工藝下的鋁白銅卻與藏銀、苗銀顏色不相上下，甚至更白，只是硬度高些，比重輕些。藏銀、苗銀地區目前還沒有使用純白銅甚至鋁白銅的習慣，據知只有部分商人用其製造新擦擦模具及非手持（尤其法器及佩飾）用具材料。
特性及用途
純銅加鎳能顯著提高強度、耐蝕性、硬度、電阻和熱電性，並降低電阻率溫度係數。因此白銅較其他銅合金的機械性能、物理性能都異常良好，延展性好、硬度高、色澤美觀、耐腐蝕富有深沖性能，被廣泛使用於造船、石油化工、電器、儀表、醫療機械、日用品、工藝品等領域，並還是重要的電阻和熱電偶合金。白銅的缺點就是主要添加元素——鎳屬於稀缺的戰略物資，價格比較昂貴。
鎳白銅（又叫洋白銅），用途：晶體振盪元件外殼，晶體殼體，位器用滑動片，醫療機械，建築材料等。
具體分類
複雜白銅
加有錳、鐵、鋅、鋁等元素的白銅合金稱複雜白銅（即三元以上的白銅），包括鐵白銅、錳白銅、鋅白銅和鋁白銅等。在複雜白銅中，第二個主要元素符號及銅含量以外的成分數字組表示各種元素的含量。如BMn3-12表示鎳含量約為3%，錳含量約為12%。
複雜白銅有4個型號：
①鐵白銅：型號有Bfe-1.5（Fe）-0.5（Mn）、Bfe10-1（Fe）-1（Mn）、Bfe30-1（Fe）-1（Mn）。鐵白銅中鐵的加入量不超過2%以防腐蝕開裂，其特點是強度高，抗腐蝕特別是抗流動海水腐蝕的能力可明顯提高。
②錳白銅：型號有BMn3-12、BMn4.0-1.5、BMn43-0.5。錳白銅具有低的電阻溫度係數，可在較寬的溫度範圍內使用，耐腐蝕性好，還具有良好的加工性。
③鋅白銅：型號有BZn18-18、BZn18-26、BZn15-12（Zn）-1.8（Pb）、BZn15-24（Zn）-1.5（Pb）。鋅白銅具有優良的綜合機械性能，耐腐蝕性優異、冷熱加工成型性好，易切削，可製成線材、棒材和板材，用於製造儀器、儀表、醫療器械、日用品和通迅等領域的精密零件。
④鋁白銅：型號有Bal13-3、Bal16-1.5。是以銅鎳合金為基加入鋁形成的合金，密度為8.54-0.3。合金性能與合金中鎳量和鋁量的比例有關，當Ni：Al=10：1時，合金性能最好。常用的鋁白銅有Cu6Ni1.5Al，Cu13Ni3Al等，主要用於造船、電力、化工等工業部門中各種高強耐蝕件。
普通白銅
銅鎳二元合金（即二元白銅）稱為普通白銅。在普通白銅中，字母B表示加鎳的含量，如：B5表示鎳含量為約5%，其餘約為銅含量。型號有B0.6、B19、B25、B30。
工業白銅
工業用白銅分為結構白銅和精密電阻合金用白銅（電工白銅）兩大類。
（1）、結構白銅：結構白銅的特點是機械性能和耐蝕性好，色澤美觀。結構白銅中，最常用的是B30、B10和鋅白銅。另外，還有鋁白銅、鐵白銅和鈮白銅等。B30在白銅中耐蝕性最強，但價格較貴。鋁白銅的性能同B30接近，價格低廉，可作B30的代用品。鋅白銅於15世紀時就已在中國生產使用，被稱為“中國銀”，所謂鎳銀或德銀也屬此類鋅白銅。鋅能大量固溶於銅鎳之中，產生固溶強化作用，且抗腐蝕。鋅白銅加鉛以後能順利的切削加工成各種精密零件，故廣泛使用於儀器、儀表及醫療器件中。這種合金具有高的強度和耐蝕性，彈性也較好，外表美觀，價格低廉。鋁白銅中的鋁能顯著提高合金鋼的強度及耐蝕性，其析出物還可產生沉澱硬化作用。結構白銅廣泛用於製造精密機械、化工機械和船舶構件。
（2）、精密電阻合金用白銅（電工白銅）：精密電阻合金用白銅（電工白銅）有良好的熱電性能。BMn3-12錳銅、BMn40-1.5康銅、BMn43-0.5考銅以及以錳代鎳的新康銅（又稱無鎳錳白銅，含錳10.8~12.5%、鋁2.5~4.5%、鐵1.0~1.6%）是含錳量不同的錳白銅。錳白銅是一種精密電阻合金。這類合金具有高的電阻率和低的電阻率溫度係數，適用於製作標準電阻元件和精密電阻元件。是製造精密電工儀器、變阻器、儀表、精密電阻、應變片等用的材料。康銅和考銅的熱電勢高，還可用作熱電偶和補償導線。
常見用途
在銅合金中，白銅因耐蝕性優異，且易於塑型、加工和焊接，廣泛用於造船、石油、化工、建築、電力、精密儀表、醫療器械、樂器製作等部門作耐蝕的結構件。某些白銅還有特殊的電學性能，可製作電阻元件、熱電偶材料和補償導線。非工業用白銅主要用來製作裝飾工藝品。
耐蝕性研究
材料因素
在含氯離子介質中，銅鎳合金表面會生成一層氧化膜，這層氧化膜的的成分特點決定了材料的耐蝕性，但是截至到2007年，從發表的相關論文中可以看出對此還沒有定論。
2、形變因素對銅鎳合金耐蝕性的影響
經過固溶處理後；銅鎳合金為均勻固溶體，隨著形變數的增加，位錯密度增加，材料內部儲存能量，其原子易於與溶液反應，使形成耐蝕膜的速度增加，耐蝕性能增加。
環境因素
在酸性或者弱鹼性介質中中發生鎳的選擇性腐蝕，而在強鹼性介質中發生銅的選擇性腐蝕。
2、溫度對銅鎳合金耐蝕性的影響
銅鎳合金對溫度具有相對較高的敏感性，隨著溫度的升高，銅鎳合金的耐蝕性降低。
3、流速對銅鎳合金耐蝕性的影響
銅鎳合金氧化膜破裂的臨界流速是3m/s左右。
4、硫離子對銅鎳合金耐蝕性的影響
硫化物與氧可加速對銅鎳合金的腐蝕。
5、微生物對銅鎳合金耐蝕性的影響
對銅鎳合金有影響的微生物主要為硫酸鹽還原菌，產粘泥細菌，產酸菌，產氨菌，其中影響最大的是硫酸鹽還原菌和產氨菌。
