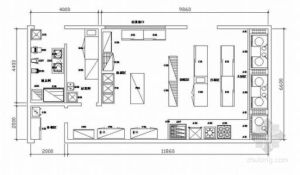

水電施工圖

包括水施（建築給排水施工圖）和電施（建築電氣施工圖）。統稱水電施工圖。建築給排水施工圖是工程項目中單項工程的組成部分之一，它是確定工程造價和組織施工的主要依據，也是國家確定和控制基本建設投資的重要材料。

基本信息

• 中文名：水電施工圖

• 包括種類：平面布置圖、系統圖、施工詳圖
• 作用：房屋水電施工的依據
• 組成：水施圖和電施圖

圖紙定義

建築

水電施工圖

給排水施工圖是工程項目中單項工程的組成部分之一，它是確定工程造價和組織施工的主要依據，也是國家確定和控制基本建設投資的重要材料。

設計要求

建築給排水施工圖按設計任務要求，應包括平面布置圖（總平面圖、建築平面圖）、系統圖、施工詳圖（大樣圖）、設計施工說明及主要設備材料表等。

給排水平面圖應表達給水排水管線和設備的平面布置情況。

建築內部給排水，以選用的給排水方式來確定平面布置圖的數量。底層及地下室必繪；頂層若有水箱等設備，也必須單獨繪出；建築物中間各層，如衛生設備或用水設備的種類、數量和位置均相同，可繪一張標準平面圖，否則，應逐層繪製。一張平面圖上可以繪製幾種類型管道，若管線複雜，也可分別繪製，以圖紙能看清楚表達設計意圖而圖紙數量又比較少為原則。平面圖中應突出管線和設備，即用粗線表示管線，其餘均為細線。平面圖的比例一般與建築圖一致，常用的比例尺為1：100。

給排水平面圖應表達如下內容：用水房間和用水設備的種類、數量、位置等；各種功能的管道、管道附屬檔案、衛生器具、用水設備，如消防栓箱、噴頭等，均套用圖例表示；各種橫乾管、立管、支管的管徑、坡度等均應標出；各管道均應編號表明。

圖紙說明

是說明房屋內給水系統、排水系統和電器設備、電線走向、照明系統具體構造和位置的圖紙，它是房屋水電施工的依據。
