一、木製繪圖板
木製薄板，作為襯板，在它上面做繪圖
木製透圖台，和木製繪圖板同時用，是一個辦公桌，裡面裝照明燈具，面板用玻璃做成，用它透圖。
二、透繪圖板
把繪圖板，透圖台功能結合在繪圖板上。測繪、繪圖、建築設計、服裝設計、學生書法繪畫描摹用。
特點：目前的繪圖板是一塊長方形薄板，不能透圖和透繪坐標網。本專利產品的薄長方盒體薄板的上表面，為透明的繪圖板面，盒內裝有照明光源(LED,並裝配有蓄電池，和充電電源）和增加光強度的反光鏡面，透明繪圖板面上還制有坐標格網。
功能：實現了繪圖板繪圖、透圖、精確透繪坐標格線、描摹四合一。使繪圖、設計方便快捷，是繪圖板革新換代產品。
套用：在測繪、繪圖、建築設計、服裝設計、學生書法繪畫描摹等方面套用前景廣闊。
中國專利號ZL03265506.1
透繪圖板，在原始圖件設計，設計方案的討論，藍圖的繪製等方面是數位繪圖板，電腦製圖無法取代的，它會隨設計繪圖工作長期存在。

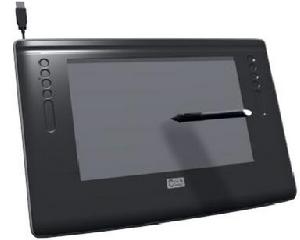

三、數位繪圖板
又叫數位板，數位繪圖板通常是由一塊板子和一支壓感筆組成，就像畫家的畫板和畫筆，只是他們不是木頭做的而是精密的電子產
不信你嘗試用它畫個圈圈或者臨摹一幅畫看看，你就會懷念你拿鉛筆在紙上畫畫的感覺了。
繪圖板可以讓你找回拿著筆在紙上畫畫的感覺，不僅如此，它還能做很多意想不到的事情。它可以模擬各種各樣的畫家的畫筆，例如模擬最常見的毛筆，當我們用力的時候毛筆能畫很粗的線條，當我們用力很輕的時候，它可以畫出很細很淡的線條，它可以模擬噴槍，當你用力一些的時候它能噴出更多的墨和更大的範圍，而且還能根據你的筆傾斜的角度，噴出扇形等等的效果...除了模擬傳統的各種畫筆效果外，它還可以利用電腦的優勢，作出使用傳統工具無法實現的效果，例如根據壓力大小進行圖案的貼圖繪畫，你只需要輕輕幾筆就能很容易繪出一片開滿大小形狀各異的鮮花的芳草地...
好的硬體需要好的軟體的支持，繪圖板作為一種硬體輸入工具，結合Painter、Photoshop等繪圖軟體，可以創作出各種風格的作品：油畫、水彩畫、素描、聚丙烯... 要知道，用數位扳和壓感筆，結合Painter軟體就能模擬400多種筆觸，如果你覺得還不夠，你還可以自己定義！
當然，除了CG繪畫之外，它還能做很多事情……
繪圖板的主要參數有感應技術、壓感級數、書寫方式、個性化造型以及識別率，其中壓感級數是關鍵參數。比如手寫板標稱壓感級數512級，也就是說利用手寫筆筆尖從接觸手寫板到下壓100克力，在約5mm之間的微細電磁變化中區分512個級數，手寫筆將這些信息反饋給計算機，從而形成粗細不同的筆觸效果。
《鐵達尼號》和《魅影危機》《星球大戰前傳》等影片中一些逼真的畫面和
常見的繪圖板術語解析
活動區域——繪圖板的繪圖區域。在該區域中，您的繪圖板工具能被檢測到。我們常說的4*5、6*8...就是指活動區域的大小是4英寸*5英寸、6英寸*8英寸。
縱橫比——繪圖板或顯示螢幕的垂直方向尺寸和水平方向尺寸的比例。繪畫板的尺寸比例一般與顯示屏相對應，以4：3為主流比例。對應寬屏比例的數位板為16：9或者16：10，尺寸多為11*7、或者11*6；9*6；6*4等等。
點擊力度——為了激發單擊而必須施加到筆的筆尖的力量大小。
雙擊輔助——可以使雙擊變得更加容易的繪圖板控制臺選項，它是通過設定雙擊間距的大小來實現的。
雙擊速度——兩次單擊被作為一次雙擊接受時，兩次單擊期間所能間隔的最長時間。
繪圖板上的快捷鍵——您還可以自定義您的快捷鍵到任何一個鍵盤鍵或者程式
筆芯——可替換的筆尖。 漢王系列繪圖板都會免費配備5隻筆芯。
主要參數
綜述
數位板的主要參數有壓力感應、坐標精度、讀取速率、解析度等等。其中壓力感應級數是關鍵參數。假設一塊數位板壓力感應為1024級，也就是說從起筆壓力7克力到500克力之間，在細微的電磁變化中區分1024個級數，從使用者微妙的力度變化中表現出粗細濃淡的筆觸效果，在軟體輔助下能夠模擬逼真的繪畫體驗。讀取速率的提升能有有效避免斷線和折線，但這一參數同時也受到PC運行速度的制約，如果機器配置太低，也會影響繪圖板的讀取速率。壓感解析度讀取速度，雖然很重要，但是真正感覺的出其中的區別的並不多，不用刻意去追求最高的參數，夠用就可以了。手感好不好也是很唯心的說法，因為板子的摩擦力不同，筆的輕重不同，可能很適應，也可能完全沒手感，參數只是參考的標準之一，但是不是唯一的標準,可以考慮去相關的專業論壇或者討論的群組,看看剛入門的畫手們用的是什麼數位板即可知道如何選擇了.
壓感級別
1．壓感級別就是用筆輕重的感應靈敏度：壓感現在有三個等級，分別為512（入門）、1024（進階）、2048（專家）
隨著2048壓感的逐漸普及，1024壓感隱約有變成入門級的趨勢，就像當初1024壓感逐漸取代,而512壓感顯然已經不夠看了。
假設用筆力度在0~1之間，512壓感可以把一分成五份，1024為十份，2048為二十份，用數據來說，就是：
1/20<1/10<3/20<1/5<5/20<3/10<7/20<2/5
簡單來說，壓感級別越高，就可以感應到越細微的不同；
測試方法：畫家之手，心理作用(主要因素)
解析度
2．解析度某種意義上可理解成數位相機的像素：(常見的解析度有2540、3048、4000、5080，不少牌子都宣稱自己的數位板達到了5080解析度，實際上真正能達到5080的解析度的品牌並不多,請一定要注意.
原理：
假設數位板的實際使用面積是由無數細小的方塊組成的，解析度的高低就是指單位面積里方塊數量的多少，方塊越多，那么每畫一筆，可讀取的數據就越多，相同的一筆，解析度越高，信息量越大，線條越柔順。
測試方法：線條是由細小的方塊組成的，把畫布放大到800%，然後看組成線條的方塊是否均勻，越均勻，那么解析度越高。
讀取速度
3．讀取速度就是感應速度：常見讀取速度：100、133、150、200、220 主流為133~200，不予討論；
由於手臂速度的極限，讀取速度的高低對畫畫的影響並不明顯，現行產品最低為133，讀取速度最高為200點，100點以上一般不會出現明顯的延遲現象，200點基本沒有延遲
測試方法：在板面上快速來回，看是否有延遲斷線折線等等，畫家之手,心理作用
板面大小
4：板面大小是數位板時非常重要的參數：常見的板面大小：4*6／４*５（大約為A5的一半）、5*8／6*8(大約為A４紙的一半)、9*12(A4紙大小)、12*19（更多的尺寸請到官網諮詢）
（單位：英寸，1英寸=2.54厘米）
注意:板面不是越大越好,太小的板子較難進行精細的繪圖操作，而且容易讓手臂肌肉,關節的某處過度勞損,養成正確的繪圖姿勢是非常重要的,最適合繪圖的數位板大小應該是在用畫手的兩個手掌放在數位板板面上,基本上能容納或者略微大一點.比如wacom的則是5*8寬屏比例最受歡迎,友基的數位板基本均為6*8大小，是最適應普通工作愛好者的比例的.
4*6或者4*5大小的數位板，相對而言更適合攜帶,如果你手小，板面需求不大，也可以考慮建議考慮數位板尺寸,但是請斟酌以下幾點：
① 板面太小了手腕手臂舒展不開，感覺像是繡花；
② 板面太大手臂運動範圍很大，也容易疲勞；
③ Ａ４以上的板面是動畫公司配合超大顯示屏畫場景用的，普通畫手並不需要；
④有不少的畫手有素描基礎，習慣用全開紙畫畫，但是這並不適合用在數位板繪圖上；
工作原理
數位板硬體上採用的是電磁式感應原理，在游標定位及移動過程中，完全是通過電磁感應來完成的。游標移動過程中筆不需要接觸數位板就可以移動，感應高度一般為15毫米。感應高度
感應高度是指筆尖距離板面有多少距離時，板子可以正常工作。目前的數位板大多採用電磁感應原理進行定位。筆尖不用接觸板面就可以正常工作檢測筆的坐標了。一般來說這個參數只要7mm就可以了。傾角檢測：
有些型號的數位板能夠測出筆與數位板上X和Y方向上的夾角，從而計算出筆與板之間的夾角和筆的鏇轉角度，如和漢王的大師+系列、高手+系列。這是一個比較有用的功能，尤其是在使用painter軟體作畫時，有些效果必須要通過傾角與鏇轉檢測才能畫出來，如動物的毛髮。
