金盆水庫

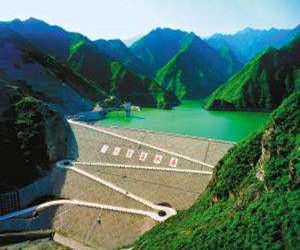

金盆水庫

金盆水庫位於陝西省黑河峪口以上約1.5km處,距西安市86km。是一項以城市供水為主,兼有農灌、發電、防洪等綜合利用的大(Ⅱ)型水利工程。

樞紐

由攔河壩、泄洪洞、溢洪洞、引水洞、壩後電站及古河道防滲工程等建築物組成。水庫按一百年一遇洪水標準(Q=3600立方米/秒)設計,兩千年一遇洪水(Q=6400立方米/秒)校核。正常高水位594.0m,汛限水位593.0m,設計、校核洪水位分別為594.34m和597.18m。

攔河壩

黑河金盆水庫黑河金盆水庫

為粘土心牆礫石壩,最大壩高130m,壩頂長度433m,頂寬11m,壩頂高程600m,上、下游壩坡分別為l:2.2和1:1.8,其中下游壩坡布置有上壩道路。防滲粘土心牆頂高程598.00m,頂寬7.0m,最大底寬83m,上、下游邊坡均為1:0.3,心牆與上、下游壩殼間設有水平寬分別為3.0m和5.0m的反濾過渡層。壩體填築總量775萬

立方米。

泄洪洞

位於左岸,採用塔式深孔進水口,進口底板高程545.0m,工作弧門孔口尺寸為10m×10m,洞身段為“龍抬頭”式明流洞,斷面為10m×13m園拱直牆式,出口底板高程為493.185m,桃流鼻坎為非對稱擴散型,建築物全長643.39m。泄洪洞設計洪水位下泄流量2421立方米/秒,校核洪水位下泄流量2450立方米/秒。

溢洪洞

布置在右岸,進口堰頂高程578.0m,堰寬12m,堰後為跌落段、下接平流段,洞身為圓拱直牆式明流洞,斷面尺寸為12m×14m~10m×11m,出口為舌型擴散挑流鼻坎,建築物總長471.242m。溢洪洞設計水位下泄洪量537立方米/秒,校核水位時下泄流量為2000立方米/秒。

引水洞

位於左岸,進口放水塔總高85.7m,根據城市引水對水質的要求,設上、中、下三個分層取水口,高程分別為571.0m,554.0m和514.3m。洞身為直徑3.5m的壓力園洞。出口弧門孔口尺寸2m×2m,弧門前布置有電站引水岔管,弧門後為洞內消力池,消力池末端與電站尾水相接,分別為城市和農灌供水,建築全長764.17m。引水洞設計引水流量30.3立方米/秒,加大引水流量34.1立方米/秒。

壩後電站

裝置三台HLAl53-LJ-120型水輪機及單機容量4000kw的發電機一台、8000kw發電機兩台,總裝機容量20000kw。電站年平均發電量7308萬kw·h。

古河道防滲

位於金盆古河道左岸,採用帷幕灌漿防滲。帷幕東與水庫大壩左岸岸幕相接,在600m高程沿金盆東嶺西側及北嶺南側布置,西止周城公路,幕線全長1384m,總灌漿進尺4.9萬m。此外,在金盆北嶺埡口處修建一座高13m的均質粘土副壩,與灌漿帷幕構成金盆古河道防滲系統。
