定義
在地質作用過程中形成的、主要由透閃石和(或)陽起石組成並達到玉石級的礦物集合體。按顏色分為白玉(包括羊脂玉)、青白玉、青玉、碧玉、墨玉等許多品種。按產出狀態分為山料、仔料。概述和田玉軟玉
不同顏色的軟玉 軟玉是由閃石類礦物組成的集合體。細小的閃石礦物晶體呈纖維狀交織在一起構成緻密狀集合體，質地細膩，韌性好。
軟玉稱真玉，軟玉按顏色可分為白玉、青玉、青白玉、碧玉、黃玉、黑玉、糖玉、花玉等。中國是軟玉的著名產出國之一，主要產於新疆的崑崙山、天山和阿爾金山地區。它們均具有蠟狀光澤，純潔乳白，從歷代玉器看，中國用玉以軟玉為主，古軟玉在中國被稱為傳統玉石。軟玉常見顏色有白、灰白、綠、暗綠、黃、黑等色，多數不透明，個別半透明，有玻璃光澤，軟玉的品種主要是按顏色不同來劃分的。白玉中最佳者白如羊脂，稱羊脂玉。
青玉呈灰白至青白色，目前有人將灰白色的青玉稱為青白玉。碧玉呈綠或暗綠色，有時可見黑色髒點，是含雜質如鉻尖晶石礦物等所致。當含雜質多而呈黑色時，即為珍貴的墨玉。黃玉也是一種較珍貴的品種。青玉中有糖水黃色皮殼，現有人稱其為是由閃石類礦物組成的集合體。細小的閃石礦物晶體呈纖維狀交織在一起構成緻密狀集合體，質地細膩，韌性好。“糖玉”白色略帶粉色者有人稱之為“粉玉”，虎皮色的則稱為“虎皮玉”等。
技術指標
軟玉解理：無
摩氏硬度：6.5
密度：2.95g/cm3
光性特徵：非均質集合體
多色性：無
折射率：1.60(點測法)
紫外螢光：無
放大檢查：纖維交織結構
歷史
軟玉貓眼中國古代的真玉只有軟玉一種，這種情況一直延續到明清之交緬甸翡翠呈規模性輸入中國為止。軟玉也被稱為“和田玉”，因產於新疆和田而得名，軟玉以其細膩的質地，溫潤的光澤深受人們的喜愛，優質的白玉為高檔玉雕材料。
礦物組成
軟玉結構構造
軟玉的典型結構為纖維交織結構，塊狀構造。質地緻密、細膩。軟玉韌性好，其原因是因為細小纖維的相互交織使顆粒之間的結合能加強，產生了非常好的韌性，不易碎裂，特別是經過風化、搬運作用形成的卵石，這種特性尤為突出。物理化學性質
化學組成
Ca2Mg5(Si4O11)2(OH)2—CaFe5(Si4O11)2(OH)2，兩種組分的類質同象系列，在多數情況下軟玉是這兩種端元組分的中間產物。
物理性質
晶系及結晶習性:軟玉的主要組成礦物為陽起石和透閃石，都屬單斜晶系；這兩種礦物的常見晶形為長柱狀和纖維狀，軟玉本身則是纖維狀礦物的集合體。
光學性質：
（1）顏色：軟玉的顏色有白、灰白、黃、黃綠、灰綠、深綠、墨綠、黑等。當主要組成礦物為白色透閃石時則軟玉呈白色，隨著Fe對透閃石分子中Mg的類質同象替代，軟玉可呈深淺不同的綠色，Fe含量越高，綠色越深。主要由鐵陽起石組成的軟玉幾乎呈黑綠—黑色。
（2）光澤及透明度：軟玉呈玻璃光澤和蠟狀光澤；絕大多數為半透明
至不透明，以不透明為多，極少數為透明。
（3）折射率和光性：軟玉的折射率為1.606-1.632（+0.009-0.006），點測法：1.60-1.61。軟玉是多礦物集合體，在正交偏光下沒有消光。
（4）吸收光譜：軟玉在498nm和460有兩條模糊的吸收帶，在509nm有一條吸收線，某些軟玉在689nm有雙吸收線。
（5）發光性：紫外線下軟玉為螢光惰性。
力學性質:
（1）相對密度：2.95(+0.015-0.05)。
（2）硬度：摩氏硬度為5-6。
特殊光學效應:
所謂的軟玉貓眼，有時又稱為陽起石貓眼。是一種由平行排列的纖維狀的陽起石或作陽起石和透閃石的固溶體組成的集合體，具有較好的貓眼效應。
品種
軟玉2）羊脂白玉：白玉中的上品，質地純潔細膩含透閃石達99%，色白呈凝脂般含蓄光澤。同等重量玉材，其經濟價值幾倍於白玉。
3）青白玉：質地與白玉無顯著區別，僅玉色白中泛淡淡的青綠色，為和田玉中三級玉材，經濟價值略次於白玉。
4）青玉：色淡青、青綠、灰白均稱青玉，顏色勻淨，質地細膩，含透閃石89%、陽起石6%。呈油脂狀光澤。
5）黃玉：基質為白玉，因長期受地表水中氧化鐵滲濾在縫隙中形成黃色調。根據色度變化定名為：密蠟黃、粟色黃、秋葵黃、黃花黃、雞蛋黃等。色度濃重的密蠟黃、秋葵黃極罕見，其價值可抵羊脂白玉。
6）糖玉：氧化鐵滲入透閃石形成深淺不同的紅色皮殼，深紅色呈“糖玉”、“虎皮玉”，白色略帶粉紅的稱“粉玉”。糖玉常和白玉或素玉構成雙色玉料，可製作“俏色玉器”。
7）墨玉：透閃石中夾石墨、磁鐵成分即成黑色。墨玉多為灰白或灰黑色玉中夾黑色斑紋，依形命名為“烏雲片、淡墨光、金貂須、美人鬢”等。黑色斑濃重密集的稱純漆黑，價值高於其他墨玉品種。墨玉呈蠟狀光澤，因顏色不均不宜雕琢紋飾，多用於製成鑲嵌金銀絲的器皿。
8）碧玉：產於準葛爾玉礦，又稱天山碧玉。呈灰綠、深綠、墨綠色，以顏色純正的墨綠色為上品。夾有黑斑、黑點或玉筋的質差一檔。碧玉含透閃石85%以上，質地細膩，半透明，呈油脂光澤，為中檔玉石。
產地
崑崙山地區
軟玉下車-塔什庫爾乾礦區
脈狀、透鏡狀產出。
和田-于田礦區
產白玉、青玉和青白玉。主要礦床有四處，其中以皮山縣產於透閃石大理岩中的玉礦最為著名，礦體呈囊狀、透明狀，厚度達數十米到百米。
且末礦區
礦體產於白雲石大理岩中，呈不規則囊狀，也有呈條帶和脈狀者，產白玉、青玉和青白玉是軟玉的又一重要產區。由於崑山玉主要在下車一塔什庫爾乾與且末礦區開採，所以和田地區仍是今日崑山玉的集中產地。這裡產出的軟玉從古至今供應全國各地玉器廠，特別是該地的羊脂玉供不應求。但從理論上講，真正的羊脂玉早已絕跡了。
天山地區

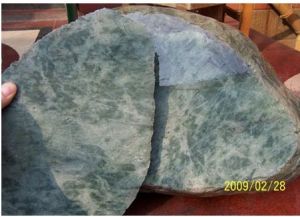

天山地區的軟玉稱為碧玉，因產於新疆瑪納斯縣境內，故又稱瑪納斯碧玉。瑪納斯碧玉產於北天山超基性岩帶上，呈綠色、塊狀，質地堅韌細膩，組分礦物屬透閃石至陽起石系列。
瑪納斯碧玉阿樂盆出地區
產於阿爾金山地區的軟玉，今稱金山玉。該區除產出少量青玉外，主要是碧玉，性質與瑪納斯碧玉十分相似。礦體產於超基性岩體中，主要由含的透閃石組成。
鑑定
一、由於玻璃質地十分脆硬，結構排列疏通，缺乏玉的緻密和堅韌性，經不起強烈的高速鏇刻，因此在玻璃上一般加工不出高浮雕和圓雕。
二、用放大鏡查找氣泡，哪怕只能見到一個，也能確認不是玉。
三、玻璃加入氧化鉻，色近紅寶石；加入氧化鈷，色近藍寶石；加入氧化鉻和氧化銅，色近祖母綠……如此等等，還有好多種假玉。但它們的色調總顯得單薄，缺乏天然玉色之油潤、渾厚的感覺。新玉和舊玉的鑑定不同。新玉的鑑定側重於真假品種、質地優劣與雕工的精粗。而舊玉的鑑定相對複雜，除了對新玉的幾個基本要求之外，還要識別玉器的製作及其歷史價值。
選購技巧
一：不能貪圖便宜，更不能聽這些不道德的生意人給天花亂墜的講故事。也不要以為自己很高明能把賣東西的給蒙了。白玉的產量很少，原料面臨枯竭。隨著生活水平的提高，喜歡白玉的人也越來越多。天然的好白玉價格自然就比較高，所以在購買的時候，有的人為了貪圖便宜買到了贗品。
二：在買東西的時候稍微為物件計算一下成本，就不會上當。白玉的雕工主要是人工藉助於雕刻工具。現在也就是在工具上可以用科技產品。雕刻還主要是人工來完成。白玉的雕工要求非常高，所有的細微之處，都是玉雕師傅手工製作而成，打磨到細緻圓潤為止。所以白玉的加工費也是不可少的成本，在加上玉料錢。比如白玉方形牌子的工錢一般都在1000元以上，隨形玉墜的工錢也要在百元以上。所以東西方太便宜了是不可能的。
三：白玉的質地非常細緻，手感也很溫潤，光澤是柔和的。將一件玉器放在手中掂掂是否有沉重感，再看看這件白玉的光澤是否是蠟質光澤，裡面有沒有氣泡。用手感覺一下是否有溫潤的感覺。另外，最好在店裡買，不要到流動商販手中買這些東西。
區別1
軟玉的特點
軟玉通常所指的是國內的一些玉種,包括:和田玉,岫玉,獨山玉,藍田玉等等,其中以和田玉最佳,主要產於我們新疆和田而得名,歷史悠久,質量最佳,礦物屬透閃石,陽起石系列.主要組分為透閃石的一種緻密堅韌的變種.比重2.9-3.02,硬度:6-6.5,折射率:1.62-1.655,顏色有白,青,黃,紅,黑等.屬矽酸鹽類,故化學性穩定.硬玉的特點
硬玉在19世紀後半葉，法國礦物學家德穆爾將中國的“玉”分為軟玉和硬玉（見地質情報所：《國外地質科技》，1981年第2期。兩類。硬玉，我國俗稱“翡翠”，是我國傳統玉石中的後起之秀，又是近代所有玉石中的上品。翡翠不管是“山料”（原生礦石）還是“籽料”（次生礦石），主要是由硬玉礦物組成的緻密塊體。在顯微鏡下觀察，組成翡翠的硬玉礦物緊密地交織在一起，形成翡翠的纖維狀結構。這種緊密的纖維狀結構，使翡翠具有細膩和堅韌的特點。硬玉是由一種鋼和鋁的矽酸鹽礦物組成，純淨者無色或白色。其塊體的化學成分為：二氧化矽占58.28%，氧化鈉占13.94%，氧化鈣占1.62%，氧化鎂占O.91%，三氧化二鐵占O.64%，此外還含有微量的鉻、鎳等。其中，鉻是使翡翠具有翠綠色的主要因素。通常翡翠含氧化鉻O.2～O.5%，個別達2～3.75%以上。翡翠硬度為7，比重3.33。礦物折光率：Ng=1.667，Np=1.654；重折率0.012。常見的翡翠顏色有白、灰、粉、淡褐、綠、翠綠、黃綠、紫紅等，多數不透明，個別半透明，有玻璃光澤。按顏色和質地分，有寶石綠、艷綠、黃陽綠、陽俏綠、玻璃綠、鸚哥綠、菠菜綠、淺水綠、淺陽綠、蛙綠、瓜皮綠、梅花綠、藍綠、灰綠、油綠，以及紫羅蘭和藕粉地等二十多個品種。翡翠在我國明確地稱為硬玉，可能始於宋代。而漢代張衡的《西京賦》、班固的《西都賦》以及六朝徐陵的《玉台新詠詩序》提到的翡翠都有可能指軟玉中的碧玉，而非硬玉。正因為硬玉在唐代已不可考，故李善注《文選》、顏師古往《漢書》均未嘗及之。英國歷史學家李約瑟在《中國科學技術史》第三卷中稱：在18世紀以前，中國人並不知道硬玉這種東西。以後，硬玉才從緬甸產地經雲南輸入中國。前不久，蘇聯地質學家基也夫林科也指出，緬甸度冒、緬冒、潘冒和南奈冒的次生翡翠礦發現於1871年，至今已開採了一百多年，仍未采空。緬甸烏龍江河谷的原生翡翠早在13世紀（宋末至元初）已經採礦（見《國外地質科技》）。而我國當前從宮廷珍藏和出土文物中尚未發現明朝以前的翡翠。因此，中國人何時稱硬玉為翡翠，緬甸翡翠何時輸入中國，一直是未弄清楚的歷史之謎。我們期待考古工作者能有新的發現，來解決這一歷史懸案。硬玉則以輝石族鈉鋁矽酸鹽礦物的纖維狀集合體.比重:3.33,硬度:6.5-7,折射率:1.66.顏色有綠,紫,藍綠,紅,藍,黃,黑等.特級硬玉比軟玉價格高出千倍.
區別2
我們經常聽到有諸如和田玉、台灣玉、加拿大玉；以及羊脂白玉、碧玉、青玉、墨玉等名稱，它們是屬於礦物學中稱為軟玉的集合體。軟玉在我國古代典籍中未曾見及，系來源於近代礦物學中。軟玉是由角閃石族礦物組成的特殊集合體。根據其顏色，軟玉可劃分為：白玉、青玉、碧玉、墨玉、黃玉、糖玉等幾種重要品種。軟玉與翡翠的不同區別之處有：1、軟玉顏色比較均勻，有白色、暗綠色、黑綠色等，無鮮綠色。
2、軟玉呈油脂光澤，無翠性。
3、軟玉的比重（3.00）略比翡翠的比重為低。
4、軟玉的折射率（1.62）亦略比翡翠的折射率為低。
區別3
岫巖玉，簡稱岫玉，因產遼寧省岫巖縣而得名。這種玉石的主要品種表面看來，同新疆的青玉或碧玉有些相似，但組成的礦物和硬度則不同。組成岫玉的主要礦物是蛇紋石。成分中常含有二價鐵、三價鐵，還混有錳、鋁、鎳、鈷等雜質，這些混入物使岫巖玉具有各種顏色。岫玉的顏色有白、黃、淡黃、粉紅、淺綠、綠、翠綠、暗綠、褐綠及其它雜色。其中常以綠色調為主，顏色介於青玉和碧玉之間。組成岫玉的蛇紋石礦物，通常占85%以上，常見少量方解石、透閃石等其它礦物。透閃石的混入，可增大岫玉的硬度。岫玉玉質同翡翠和軟玉極易區分，主要是光澤(老帶油脂光澤)和硬度的不同。
岫玉廣泛產生接觸變質的鎂質大理岩中，我國很多地區具備這種地質環境，所以其產地相當廣泛。當前已知有下述不同產地和以產地為名所劃分的品種：
岫玉綠色，半透明至不透明，產地在遼寧省岫巖縣瓦溝。化學成份是：二氧化矽43.80%，氧化鎂42.10%，氧化鈣0.56%，氧化鋁0.006%，三氧化二鐵0.64%，水11.81%，雜質12.85%。硬度4.8～5.5，比重2.61。產於古老地層白雲石大理岩中。[1]
評價
[2]軟玉評價可從顏色、質地、透明度、光澤、淨度和重量大小等幾方面進行。顏色:顏色對於軟玉品質評價很重要。通常要求顏色均勻明快，無雜色。軟玉的色調是很豐富的，以白色為最佳色調，價值最高，其他色調相對欠佳。對不同色調其濃度的要求不同，對綠色者以中深濃度最佳,太深太淺都不好;對白色者則越白越好>對黑色者則越黑越好。一般顏色是越純正越好，越鮮艷越好。
質地:要求質地細膩、純淨、無瑕疵。拋光後要求使飾品產生滋潤感。
光澤：軟玉的光澤由蠟狀光澤至油脂光澤，其油脂光澤越強越好。羊脂玉為質量最高的軟玉，就是由於其油脂光澤強，顯油性滋潤。
不同色調的軟玉對透明度的要求有所不同，對於黃色、綠色者則一般是透明度越高越好，而對白色者則微透明最佳。
淨度：軟玉的淨度取決於其雜質和瑕疵的多少。相對其他玉類來講，軟玉裂隙不發育，比較少。裂隙越大越多質量越差,在做雕件時需要挖髒去綹。
重量大小:對於其他品質相同的軟玉，顯然，其塊度即重量越大，價值就越高
。
除了色澤和形態外，軟玉具有兩大優點，一是對冷熱表現為惰性，貼身佩戴，冬天不涼，夏天不熱》二是不受酸鹼腐蝕，故能埋人地下千年不變。
圖冊賞析

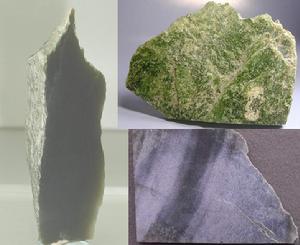

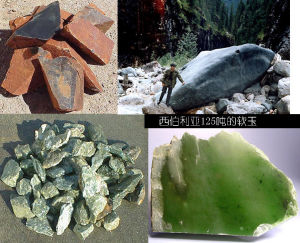

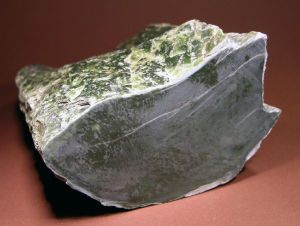

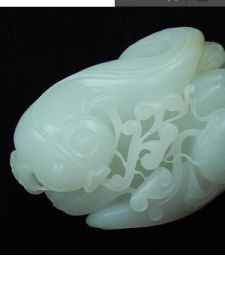

軟玉(4張)
軟玉圖冊
