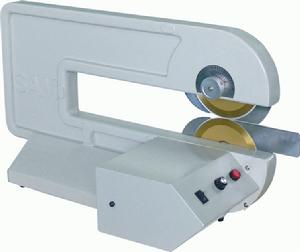

走板式分板機

本機器採用多次切割方法，電路板切割由六片圓刀完成，上下兩片為一組，構成 一個切割單元,共三組。整個切割過程分為三個階段，第一組刀片先切割電路 板40%，接著第二組刀片完成40% 的切割量，最後一組刀片將產品分開，完成工 作. 由於每次的切割量很小，因此切割過程中產生的應力較傳統的一次切斷方式相比 減少了80% 以上，分割好的電路板邊緣平整光滑，板面平整

產品特性

板介於兩圓刀間，便會自動卡住，手動運送
適用大量的PCB板切割，減少操作員的負擔
放置可調整上下導板之間的間距,確保完全對準PCB板的V型槽使切割精度無誤 SM-2000A型走板式分板機安全性好，使用壽命長，切板精度高，在使用過程中穩定性好，安全性高，不容易切壞板，走板式分板機採用特殊的切割方式，精度比較高

產品規格

裁切方式

零件面 圓刀
焊錫面 圓刀

操作方式

自動操作

裁切長度

15-300mm

裁切速度

可調

置放 運送溫度

-20-50℃

技術參數

主要電壓

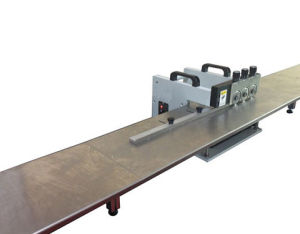

創威 多刀式走板式分板機 CWVC-3S

變電壓230V 50-60HZ

接地線螺栓

Φ10mm

操作溫度

15-25℃
溫度，非壓縮式 10-85%

重量

19Kg

尺寸長*寬*高

330*195*620mm
