電動走刀式分板機
1、切板過程中PCB不動,圓刀滑移,確保基板電子元件不因移動而損壞
2、圓刀滑移速度可調節
3、回應V槽深淺及刀具損耗,上圓刀與下直刀之間的距離可準確調整
4、可解決零件跨越V槽來實現分板 。
5、將切板時所產生的內應力降至最低而避免錫裂
6、分切速度透過旋鈕控制,分板行程可自由設定並有LCD顯示
最大分板長度 460mm
分板速度 100/200/300/500mm/s
分板厚度 0.6-3.5mm
使用電壓 220V/60Hz或110V/50Hz
機器重量 55kg

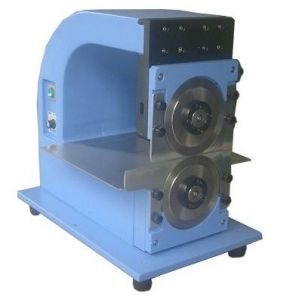

電動走板式分板機
產品型號:FQVC-1S適用範圍:
可裁切各種大小,預刻有V槽的PCB板.
工作方式:
上下兩片圓刀,下圓刀由馬達帶動旋轉,上圓刀為從動刀,分切PCB板時被動旋轉.
1、操作簡單,速度快捷
2、將切板時所產生的內應力降至最低而避免錫裂
3、凡有V-Cut之PCB板皆可適用於此機器
4、上下圓刀可精準調節
5、圓刀可多次翻磨再用,切刀之外形可訂製
6、切板長度無限制
7.機身採用整體鑄造,做工精良,經久耐用,價格低廉,
機器規格:
機器尺寸
280x420x400mm
最大分板長度
無限制
分板速度
0-400mm/s
分板厚度
1.0-3.5mm
使用電壓
220VAC
機器重量
30kg
