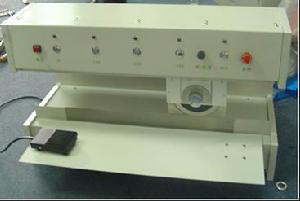

電路板分板機

解釋

電路板分板機是專業用來電子生產行業裁切、分割、分切各種pcb電路板，led燈條，以及各種電路板、直線型線路板的一種全自動化生產設備，用來替代人工、高速提高生產效率的工業自動化設備。

詳細介紹

使用範圍

凡有V-CUT之LED.PCB.S.M.T.PC板可選用該機器。鋁基板，線路板，電路板，都可使用裁切。
分板機/專業鋁基板分板機/專業PCB電路板分板機/走刀式分板機/專業led分板機

技術參數

電源：220V，50/60Hz,250W
重量：70Kg
傳送速度:3-9m/Min
分板機、專業鋁基板分板機、專業PCB電路板分板機、走刀式分板機、專業LED分板機。

產品特點

A專用V-CUT PCB分板用，不傷PCB
B切板長度可選100，200，300，400
C根據板材，板厚可選擇切割速度，可按廠家需求定製速度
D可根據板材，板厚調整上刀高度以更好精確切割，可切割厚度0.2-3.2mm,標準V槽剩餘厚度1/3
E可另配置傳送帶,切出PCB板可自動送出切刀位置
F安全保護裝置可配置,如有人體或物體進入切刀區會自動報警

飛企自動走刀式分板機

已合作客戶

深圳富士康、深圳華為、深圳頂星電子、深圳創維、深圳斯邁爾、深圳聯成文、深圳新基德、深圳晶石、深圳晶辰、深圳矽感科技、深圳正一、廣州大凌、惠州福業、惠州TCL、東莞精星、東莞下汴、虎門常禾、珠海偉創力、珠海博世、佛山藍箭、中山聚東、蘇州明基、上海英特爾、上海信耀長春希達、瀋陽新郵通信等等以及出口到紐西蘭、菲律賓、越南等地。分板機/專業鋁基板分板機/專業PCB電路板分板機/走刀式分板機/專業LED分板機。

英文說明

FQVC-1S電路板(走板式)分板機

PCB depanel (FQVC-1S)
1.Guide can be adjusted vertically to suit different PCB thickness.
2.Clearance between the circular blades can be precisely adjusted with the knob.
3.Upper and lower circular blades can be re-used after regrinding.
4.Shape and sizes of the circular blades can be made according to customer's specifications.

MCPCB separator (YLVC-2)

MCPCB separator
1.Separates boards up to 2.5mm thick
2.Shears boards safely with parts as close as 0.5mm to the score line, including ceramic capacitors
3.Operator foolproof! Panels cannot be inserted into the knives except on the score line
4.Pneumatically driven
5.Handles high components up to 60mm
6.Bow waves that can occur with round knives are avoided
7.Easy adjusting of distance between knives

手動走刀式分板機

手動走刀式分板機

適用範圍：
可裁切各種大小，預刻有V槽的PCB板
產品介紹：特點：
1、切板過程中PCB不動，圓刀滑移，確保基板電子組件不因移動而損壞
2、因應V槽深淺及刀具損耗，上圓刀與下直刀之間的距離可準確調整
3、可解決零件跨越V槽來實現分板
4、後檯面高度可平行下調承托基板，或校斜使基板滑走
5、可訂做分割PCB長度達610mm
操作規範:
放置PCB板於下直刀上,注意將V槽卡在下直刀的刀刃上。以手動操作順著預刻Ｖ形槽推進上圓刀，裁切分離連板。可調整下直刀
與上方導板之間的間距，以對準預刻Ｖ形槽，使得裁切精準
機器規格：
機器尺寸 790x430x440mm
最大分板長度 460mm
分板速度 手動控制
分板厚度 0.6-3.5mm
使用電壓 手動
機器重量 30kg
