線路板分板機

線路板分板機，常見的有PCB板分板機,鋁基板分板機,FPC軟性線路板分板機等.

線路板分板機.一般又稱簡稱分板機.分板機又有很多分類.常見的有pcb板分板機,鋁基板分板機,FPC軟性線路板分板機等.
分板機按照分板材質來講,分為PCB分板機,FPC分板機.鋁基板分板機三大類.

　一,PCB分板機

.常見的有走板式分板機,走刀式分板機,以及氣動式分板機.走板式分板機PSVC-1S:特點： 1、操作簡單，速度快捷 2、將切板時所產生的內應力降至最低而避免錫裂 3、凡有V-Cut之PCB板皆可適用於此機器 4、上下圓刀可精準調節 5、圓刀可多次翻磨再用,切刀之外形可訂製 6、切板長度無限制 機器規格： 機器尺寸 280x420x400mm 最大分板長度 無限制 分板速度 0-400mm/s 分板厚度 1.0-3.5mm 使用電壓 220VAC 機器重量 30k

東莞市長安磐石科技走板式分板機

走刀式分板機:特點： 1、切板過程中PCB不動，圓刀滑移，確保基板電子組件不因移動而塤壞. 2、四個可選擇之分板速度由控制板旋扭設定，分板行程可自由設定並有LCD顯示 3、因應V槽深淺及刀具塤耗，上圓刀與下直刀之間的距離可準確調整 4、可解決零件跨越V槽來實現分板 5、將切板時所產生的內應力降至最低而避免錫裂 6、三組安全光電眼及上圓刀安全保護工作人員 7、可依要求加裝輸送帶，提高性能表現 機器規格： 機器尺寸 460x780x560mm 最大分板長度 460mm 分板速度 100/200/300/500/秒 分板厚度 0.6-3.5mm 使用電壓 220VAC 機器重量 55kg

東莞市長安磐石科技走刀式分板機

氣動式分板機,也叫鋁基板分板機:
特點： 1、氣動式設計，無剪下應力，特別適用於分割精密SMD薄板,鋁基板 2、剪裁式工作，適用各種厚度PCB，切板行程在2mm以下，絕無操作安全上的顧慮 3、切割過程無震動，防止精密零件受損 4、上下刀距離可精確調整，避免了因V槽深淺不同而使刀具損耗的情況 5、可分切V槽邊緣最高零件為60mm 機器規格： 最大分板長度 無限長 外形尺寸（長×寬×高） 750×500×600mm 分板厚度 0.3-3.5mm 工作氣壓 0.50-0.70Mpa乾燥氣源 使用電壓 220VAC 機器重量 150kg

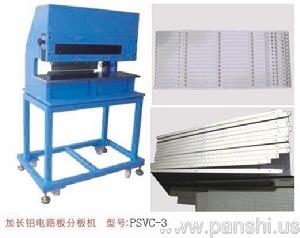

東莞市長安磐石科技鋁基板分板機

二,FPC分板機

FPC沖床分切機

特點：
1、結構緊湊，剛性特強，操作簡單安全
2、可更換多款模具，且換模方便容易
3、下模手動進出，取放產品方便，成品可落入抽屜
4、將切板時產生的內應力降至最低並且避免錫裂
5、沖切半成品PCB、FPC效率極高
機器規格：
機器尺寸
650×800×750mm
出力
1T
工作氣壓
0.50-0.70Mpa乾燥氣源
放板面積。
200x160mm
使用電壓
220VAC
機器重量
160kg
