特點
美國克雷德(K．G．Kreider)指出其特點為：(1)其組成由人為選定和設計。(2)是人工製造的而不是天然的。(3)至少含有兩種獨立的不同的相。(4)其性能取決於每一組成相的性能。(5)其組元具有重複的幾何形狀，以致在巨觀上可以認為材料是均勻的。(6)具有單個組元材料不具有的優良性質。
分類及作用

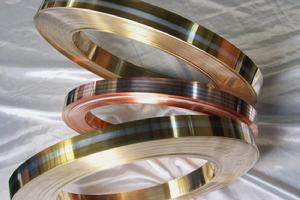

貴金屬複合材料屬金屬基複合材料具有與貴金屬相似的特性，如導電、導熱性好，抗氧化、抗腐蝕等。按照非貴金屬相的形態和分布，可以分為：貴金屬層狀複合材料、彌散強化貴金屬複合材料、顆粒增強責金屬複合材料和貴金屬纖維複合材料四類。主要用於電子電器工業作電接點材料，電化學工業作電極材料，玻璃、玻纖工業作坩堝、漏板材料，以及實驗用坩堝器皿材料等。貴金屬複合材料兼備其組成相的特性，因而具有優良的綜合性能。其使用不僅具有重大的技術意義，而且，由於明顯降低貴金屬用量而具有巨大的經濟意義。
彌散強化貴金屬複合材料
彌散強化貴金屬複合材料在貴金屬及其合金基體中，以彌散分布的化學和熱力學穩定的高熔點或高硬度氧化物、碳化物，或具有特殊性能的微粒作為強化相的貴金屬複合材料。通常，彌散強化相粉末粒度為0.01～0.1um，含量小於1%(體積分數)。在貴金屬及其合金基體材料中彌散分布的不可變形的強化相微粒，阻止基體金屬的位錯運動，限制晶界移動和晶粒長大，使基體金屬的再結晶溫度、高溫強度和抗蠕變性能明顯提高；同時，由於強化相的加入量極少，彌散強化貴金屬複合材料的加工性能和抗腐蝕性能近似於基體貴金屬材料。
製備方法(1)內氧化法。利用合金元素選擇性氧化的特點，在氧化氣氛中加熱進行內氧化處理。氧擴散進入合金，使非貴金屬元素氧化並彌散分布於貴金屬合金基體中，形成彌散強化貴金屬複合材料。可先對貴金屬合金粉末進行氧化(即預氧化法，通常是在含氧氣氛中高溫霧化)，再經壓制、燒結成材；或直接對貴金屬合金零部件進行內氧化(即後氧化法)處理。(2)粉末冶金法。貴金屬粉末和彌散相粉末均勻混合，壓製成形，燒結緻密化。
工業用途(1)熔化光學玻璃的坩堝器皿材料及玻纖工業用漏板材料。在工業上套用的主要有兩種彌散強化鉑及鉑合金。一種是以氧化鋯(Zro2%26lt;0.5%(體積分數))彌散強化的鉑及鉑銠合金，即zGsPt和ZGSPt-RH，20世紀70年代中期由英國江森%26bull;馬泰公司發明，用內氧化法製造。ZGSPt的再結晶溫度比純鉑高200℃，高溫強度接近PtRhlO合金，在1400℃及5MPa應力作用下其高溫斷裂壽命是純鉑的100餘倍。已獲得套用的有zGsPt，ZGSPtRH5，ZGSPtRHlO，zGSPtAu5，zGsPtRhAulO-5，和氧化鋯含量為0.03%的zGs%26rdquo;3%26rdquo;Pt，zGS%26quot;3%26quot;Pt-Rh，以及三層形式的zGSPt%26ldquo;TriM%26rdquo;，zGSPt-Rh%26ldquo;TriM%26rdquo;。第二種是以氧化釔(Y2O3%26lt;1.O%(體積分數))彌散強化的鉑及鉑銠合金，即0DsPt和0DsPt%26mdash;Rh，20世紀80年代初由美國英高克公司發明，用粉末冶金工藝製造。ODsPt經100h試驗，其斷裂應力值為純鉑的5倍，為PtRh20合金的2倍，是在空氣中1650℃條件下最強的金屬材料之一。由於氧化鋯、氧化釔含量很低，ZGSPt，ZGSPt%26mdash;Rh和ODsPt、0DsPt%26mdash;Rh仍然保持著鉑及鉑銠合金優良的室溫物理、力學性能，及抗氧化、抗腐蝕性能以及良好的加工性能。製造工業器件時，最好採用非熔化焊接方法，如熱衝擊焊、擴散焊及高溫釺焊等，以避免熔化焊接時破壞強化相分布的彌散性而降低其使用性能。這兩種材料主要用於製作生產光學玻璃的器件，如熔化光學玻璃的大尺寸坩堝、攪拌器、玻璃成形及精整裝置，玻纖工業用漏板，以及冶金、化工、水泥工業等實驗室用和培養晶體用坩堝器皿，也用於一些對材料性能要求很苛刻的空間技術領域。
(2)輕負荷開關電器接點材料。以0.42%TiO2彌散強化的金，具有良好的抗蠕變能力，可作開關電器接點；以1.9%Si彌散強化的金，經內氧化處理後也可作接點材料；銀鎂鎳合金經內氧化處理得到Ag-MgO-NiO彌散強化材料，其室溫強度比純銀高1倍，彈性性能良好，使用溫度達200℃，是典型的輕負荷彈性接點材料，也可用於製作大型開關分流接點。
