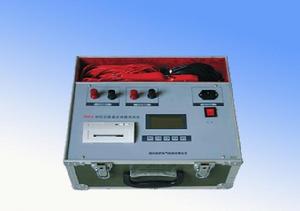

變壓器直流電阻快速測量儀，以高速微控制器為核心，採用高速A/D轉換器及程控電流源技術，達到了前所未有的測量效果及高度自動化測量功能，具有精度高，數據穩定，重複性好、抗干擾能力強，保護功能完善，充放電速度快等特點。變壓器直流電阻快速測量儀體積小、重量輕、便於攜帶。
採用先進的開關電源恆流源和精密的測量技術，專門用於測試變壓器、電機、互感器等感性負載電阻，也可測量電線電纜、焊縫接口電阻。
二、主要功能及特點
1、採用16位A/D轉換器，測量數據穩定，重複性好。
2、自動程控電流源可自動探測最佳測量電流，或手動切換所需電流量進行測試。
3、可自動列印測試結果。
4、全部漢字液晶顯示，清晰度高。
性能特點：
1、儀器輸出電流大且自動選擇電流操作簡便。
2、三通道測量，實時採集，同時測量三個電阻值，並計算三相電阻不平衡度。
3、既可以三相同時測量，也可以按傳統方式單通道測量，同時具備溫度換算功能，使用方便。
4、具有完善的保護電路，可靠性強。
5、帶不掉電萬年曆、時鐘、80組數據存儲、調閱、列印功能。
6、可以設定電阻的相序、分接位置等列印信息。
7、立式機箱結構，便於現場操作。
8、具有音響放電報警，放電指示清淅，減少誤操作。
三、主要技術指標
1、電阻測量範圍1mΩ～100Ω，分辨度1μΩ；
2、電阻、電壓、電流測量準確度：0.2%±2個字；
3、電流源輸出範圍：0.1A～10A；可任意設定。
4、電流源最大輸出功率100W；
5、工作電流：AC，220V±10%；
6、工作環境：環境溫度：－10～40℃；濕度：≤85%(無凝露)；海拔不大於1500m，在無有害粉塵、氣體的環境下使用。
7、體積：340×220×130 mm；
8、重量：6kg。
四、操作方法：
變壓器直流電阻快速測量儀設有"復位"、"列印 "、"移動"、"放電"、"確定"五個按鍵。
1、電阻測量：儀器開機或按復位鍵後，進入初始狀態
(1).按"移動"鍵可使"↑"游標指針箭頭來回移動選擇所需功能，使"↑"鍵指向"Ω"，按"確定" 鍵進入自動測量電阻狀態
(2).顯示電阻值
(3).按一次"列印"鍵則列印測量結果。測試完成後,請按"放電"鍵，儀器便自動進行放電
五、接線方法
電流迴路請用測試線中的粗線進行聯接，電壓迴路請用測試線中的細線進行聯接。（變壓器直流電阻快速測量儀配採用4×8m的測試線一套）
1、單個電阻的測量接線，RX為被測電阻。
2、當測量電阻大於"2Ω"時，可選擇定電流進行測試，按"移動"鍵將指示箭頭"↑"右移，選擇"A"，按確認鍵後，按"列印"鍵增加，按"移動" 鍵減少。可用此公式I=10/Ω 粗估電流，選擇合適電流後，以提高測量精度，按確認鍵顯示迴路電流，再按確認鍵後進行測試。顯示電阻值後，可進行列印，和放電操作。
六、注意事項
1、使用時，請勿堵實排風扇視窗，以利於散熱。
2、測量過程中若出現異常情況，請檢查接線是否正確，按復位鍵或關機。
