產品簡介

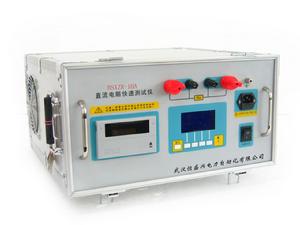

直流電阻測試儀簡稱直流電阻測量儀、直流電阻儀、變壓器直流電阻測試儀，直流電阻檢測儀，直流數字電橋等。
概述：直流電阻測試是變壓器在交接、大修和改變分接開關後，必不可少的試驗項目。在通常情況下，用傳統的方法（電橋法和壓降法）測量變壓器繞組以及大功率電感設備的直流電阻是一項費時費工的工作。為了改變這種狀況，縮短測量時間以及減輕測試人員的工作負擔而研製開發的直流電阻快速測試儀。以高速微控制器為核心，內置充電電池及充電電路，採用高速A/D轉換器及程控電流源技術，達到了前所未有的測量效果及高度自動化測量功能，具有精度高，測量範圍寬，數據穩定，重複性好，抗干擾能力強，保護功能完善。充放電速度快等特點。該儀器。體積小、重量輕、便於攜帶。它具有測量迅速、使用方便、測量精度高等特點。自檢和自動校準功能降底了儀器使用和維護的難度，是測量變壓器繞組以及大功率電感設備直流電阻的理想設備。
直流電阻測試儀測量電流通常為:1A,3A,5A,10A,20A,30A等不同測量檔位,儀器由恆流電源和電壓信號檢測兩部分組成,五位液晶數字顯示。輸出電流檔可調，適於各種中小型變壓器的直阻測量
變壓器直流電阻測量是變壓器製造中半成品、成品出廠試驗、安裝、交接試驗及電力部門預防性試驗的必測項目，能有效發現變壓器線圈的選材、焊接、連線部位鬆動、缺股、斷線等製造缺陷和運行後存在的隱患。
直流電阻測試儀是新一代變壓器直流電阻的測試儀器，它能根據不同型號的電力變壓器自動選擇測試電流，以最快的速度顯示測試結果。直流電阻測試儀並且具有存儲、列印、放電指示等功能，內置不掉電存儲器，可長期保存測量數據，液晶顯示器的採用使得該儀器人機界面良好，是直流電阻測試工作中的首選設備。
直流電阻測試儀是一種高精度寬量程、採用高性能微處理器控制的電阻測試儀。可以測試1μΩ～3MΩ的電阻，最大顯示30,000數。最高測試速度60次/秒，測試速度在15次/秒下，依然可以保證0.05%的準確度，並且讀數跳動可控制在3字以下。標配溫度補償功能，可對電阻進行精確測試。三種電流模式可滿足各種苛刻的電阻測試要求。
變壓器直流電阻測試儀是測量大容量變壓器直流電阻設計的新型儀器，是設計成一體的高精度穩流電源及測試部分組成，測試過程微機控制，自動完成穩流判斷、數據採集、數據處理、阻值顯示及列印。
直流電阻測試儀是取代直流單、雙臂電橋的高精度換代產品。儀器採用了先進的開關電源技術，其測量速度比電橋快一百多倍，顯示部分由四位半LCD液晶顯示測量結果，三位半LCD液晶顯示環境溫度或測試電流值，克服了其它同類產品由LED顯示值在陽光下不便讀數的缺點，同時具備了自動消弧功能。本儀器具有測速快、精度高、顯示直觀、抗干擾能力強、體積小、耗電省、測試數據穩定可靠、不受人為因素影響等優點。儀器內裝可充電電池組（12V），交直流兩用，便於現場及野外測試。
產品別稱
感性負載直流電阻測試儀
直流穩壓穩流電源特點
直流穩壓電源是高穩定度的穩壓穩流自動轉換的精密直流電源、輸出電壓在額定範圍內連續可調。輸出電流、電壓顯示分別有數顯，液晶顯示，指針式。電源形式有單路、雙路和三路三種以上。雙路輸出都可設計串聯或並聯，輸出具有良好的、過載、過壓、短路等保護措施，安全性極對可靠。
適用範圍
廣泛套用於郵電、科研、軍事、醫院、工廠、學校等。
規格及技術參數
| 型 號 | WYJ | |
| 輸 入 | 電壓(A) | AC220V±10% 380V±10% |
| 頻 率 | 50Hz±5% | |
| 功率因素 | >0.9 | |
| 輸 出 | 電 壓 | DC:0～30V 0～50V 0～100V 0～300V 0～1000V 3000V |
| 電 流 | DC:1A～3000任選 | |
| 源效應 | CV≤1× 10-4+2mv CC<1× 10-4+2mv | |
| 負載效應 | CV≤5× 10-4+5mv CC<5× 10-4+5mv | |
| 紋波電壓 | 1A-300A<5mv 300A-3000A<50mv | |
| 保護方式 | 具有過壓 過載 短路 過熱 | |
| 環境溫度 | -10℃～+45℃ | |
| 相對濕度 | <85% | |
儀器概述
直流電阻快速測試儀（0-100A）的產品
變壓器繞組直流電阻測試儀測量變壓器繞組的直流電阻是一個很重要的試驗項目，在《電力設備試驗規程》中，其次序排在變壓器試驗項目的第二位，《規程》規定在變壓器交接、大修、小修、變更分接頭位置、故障檢查及預試等，必須測量變壓器繞組的直流電阻，其目的是：
① 檢查繞組內部導線和引線的焊接質量
② 檢查分接開關各個位置接觸是否良好
③ 檢查繞組或引出線有無折斷處
④ 檢查並聯支路的正確性，是否存在由幾條並聯導線繞成的繞組發生一處或幾處斷線的情況
⑤ 檢查層、匝間有無短路的現象
本產品符合國家標準GB6587-86《電子測量儀器環境試驗總綱》及GB6593-86《電子儀器質量檢定規則》的要求。
直流電阻快速測試儀的產品別稱：
直流電阻速測儀、變壓器直流電阻測試儀、變壓器繞組直流電阻測試儀、變壓器直阻速測儀、變壓器直阻快速測試儀、感性負載直流電阻速測儀、感性負載直流電阻快速測試儀、感性負載直流電阻測試儀
儀器主要特點
1、採用高速16位A/D轉換器，測量數據穩定，重複性好。
2、自動程控電流源技術，電流源共設1000個電流檔位，由內部微控制器根據被測電阻自動控制，從而達到比較寬的測量範圍和最佳的測量狀態，無須手動切換電流換檔。
3、回響速度快，在測量狀態可以直接轉換分接開關，儀器會自動提示，新的電阻值很快就會顯示出來。
4、高度智慧型化設計，功能設定巧妙先進，可自動判斷測試線虛接、斷線等故障。
5、保護功能完善，能可靠保護反電勢對儀器的衝擊，具有自動放電指示功能。
6、可顯示測量電流和測量時間。
7、智慧型化功率管理技術，可有效減輕儀器內部發熱。
8、可儲存120次測量數據，掉電不丟失。
9、全部漢字選單及操作提示，直觀方便。10、數字電阻測量儀測量精度高、性能穩定、顯示清晰、測量範圍寬、抗干擾能力強。
結構特徵與工作原理
本測試儀採用典型的四線制測量法。以期提高測量電阻（尤其是低阻）的準確度。程控恆流源、程控前置放大器、A/D轉換器構成了測量電路的主體。中央控制單元通過控制恆流源給外部待測負載施加一個恆定、高精度的電流，然後，將所獲得的數據（包括測試電壓、當前的測試電流等）進行處理，得到實際電阻值。
本儀器可存儲255試驗數據，並且可列印存儲的所有試驗數據。儀器復位、掉電時所存儲的數據均不丟失。
【儀器技術指標】
1、輸出四個檔位電流：40A、20A、10A、5A
2、解析度：0.1μΩ
3、量程：20mΩ - 4Ω （5A檔）； 10mΩ - 2Ω （10A檔）；
0.2mΩ - 1Ω（ 20A檔）； 0.1mΩ - 0.5Ω （40A檔）；
4、準確度：0.2%
5、環境溫度：0～40℃
6、環境濕度：<90%RH
7、工作電源：AC220V±10%，(50±1)HZ
8、外形尺寸：400×200×350mm
9、重量：13kg
測試電流 5A，10A，20A ，40A
測量範圍
5A： 1μΩ~4Ω
10A： 1μΩ~2Ω
20A： 1μΩ~1Ω
40A：1μΩ~0.5Ω
測量準確度 ±0.2%（滿量程）
顯示方式 128×64點陣顯示 電阻顯示為4 1/2位
最大解析度 0.1μΩ
電源 AC 220V±22V，50Hz±2 Hz 保險管5A
最大功耗 600W 測試電流為40A時
工作環境 環境溫度：0°～40°
相對濕度：≤80%
體積 400╳200╳425(mm)
重量 12kg 帶配件
特性：
① 微電腦控制的智慧型儀器，可存儲測試結果；
② 交流供電，攜帶型設計，使用、攜帶方便；③ 採用先進的恆流電源技術，大大降低了儀器的體積、重量與功耗，進一步縮短了測量時間，保證了測量數據更加穩定可靠。
④ 自帶微型印表機，直接輸出列印結果
⑤ 本儀器適用於各類電力變壓器、互感器繞組等感性、低阻值電阻的測量與分析。
【儀器注意事項】
1.在測無載調壓變壓器倒分接前一定要復位，放電結束後，放電提示音結束，且提示信息消失後再切換分接開關。
3.測試結束後，按“ 復位”鍵，一定要等放電指示燈熄滅，提示信息消失後再關掉電源，進行拆線。
4.測試過程中請少斷電或測試夾鉗脫落。
5.接通電源前請先接好地線，測試結束後請最後拆地線。
儀器日常維護
1．三個月內因儀器本身原因達不到技術要求，可無條件更換。
2．一年內免費維修，終身提供維修及技術服務。
3．儀器若出現質量問題，當日提出維修方案，及時到現場處理。也可提供替代儀 器滿足用戶使用。
4. 免費提供現場技術支持與儀器使用常識培訓。
5．儀器出現故障請及時與我們聯繫，以便為您提供服務。
附1：面板式印表機換紙方法
儀器所配印表機在出廠時已經安裝了紙卷，當印表機內的紙卷用完時，需要安裝新的紙卷，具體安裝過程如下：
(1)取下印表機的前蓋板。
(2)從儀器面板上取下整個印表機，用手指向內夾住印表機的兩側活動舌頭，將整個印表機從儀器面板上輕輕取下，注意在取下印表機之前，一定要確認已關掉印表機的電源。
(3)從印表機上取下紙捲軸。
(4)將新紙卷套在紙捲軸上，並將紙捲軸裝入印表機的導槽內，不會掉出。
(5)將列印紙頭剪成錐形。
(6)接通印表機的電源，按SEL鍵，使SEL指示燈滅，然後再按LF鍵，使機頭轉動，這
時用手將紙頭送入機頭下面的入紙口處，紙會快速進入機頭，直到從機頭正前方露出為
止。露出要有一定長度，再按一下SEL或LF鍵，停止進紙。關上電源，蓋好印表機的前蓋板，將列印紙的頭從前蓋板的出口中穿出。
(7)將整個印表機裝回到儀器面板上。
直流電阻測試儀使用方法：
A：直流電源測試：
閉合總電源開關，相應有指示燈亮，按下“啟停”鍵，即可進行測試。測試完畢，按下“復位鍵”，儀器顯示“正在放電”，等儀器返回到開機的界面，關閉總電源開關，相應的指示燈熄滅，再轉換測試夾，進行再次測試。
B、交流電源測試：
接上交流AC220V電源，“充電”指示燈亮，閉合總電源開關，具體操作同直流電源操作不變。
特被注意：測試完畢後，必須按“復位鍵”等儀器返回開機界面後，才能關機進行下次測試
儀器面板具體操作方法
◇本機共設“選擇”、“確定”、“復位”共三個按鍵。
1、電阻測量
儀器開機或按復位鍵後，進入初始狀態（1）。此時游標指針指向“電阻”，直接按“確定”鍵進入狀態（2），顯示變化的充電電流和測量時間，充電完成後自動進入狀態（3），顯示電阻值、測量電流和測量時間，此時每按一次“確定”鍵則儲存一次測量結果（帶印表機的機型同時列印出測量結果）。按“復位”鍵退出電阻測量，進入狀態（4），顯示放電電流。放電結束後，自動回到初始狀態（1），完成一次電阻測量。
2、編號設定
輸入設備編號有助於記憶體數據的查找，在初始狀態（1），將游標指針指向“設定”按“確定”鍵進入狀態（5），顯示當前設備編號。再按“確定”鍵進入狀態（6），提示輸入新設備編號，此時按“選擇”鍵可使當前輸入位從‘0’到‘9’，再從‘A’到‘Z’循環顯示，找到所要的數字或字母后按“確定”鍵即輸入一位，再按同樣的方法輸入下一位，輸入完六位後，回到狀態（5），顯示新輸入的設備編號。按“復位”鍵回到初始狀態（1）。
3、記憶體操作
在初始狀態（1），將游標移至“記憶體”按“確定”鍵進入狀態（7），顯示當前存儲器記錄總數，此時按“選擇”鍵可進入狀態（8），從最新的記錄開始依此顯示存儲器記錄內容，NNNNNN表示該記錄設備編號，MM表示該設備第MM個電阻值，在測量過程中每按一次“確定”鍵存儲測量結果時，MM值加1。每輸入新的設備編號，MM值從1開始重新累計。同時按“選擇”和“確定”鍵將清除存儲器全部數據，按“復位”鍵退出內在操作返回狀態（1）。存儲器最多可存儲120次測量結果，超過120次以後最老的記錄將被覆蓋。存儲器內容在斷電條件下可長期保持不丟失。
技術參數
| 規格 | 10A | 20A | 40A |
| 測試電流 | 1mA 10mA 1A 5A 10A | 1A 5A 10A 20A | 2.5A 5A 10A 20A 40A |
| 測量範圍 | 1mA：1Ω～20kΩ 10mA：1Ω～2kΩ 1A：10mΩ～20Ω 5A：1mΩ～4Ω 10A：1mΩ～2Ω | 1A：10mΩ～20Ω 5A：1mΩ～4Ω 10A：1mΩ～2Ω 20A：1mΩ～1Ω | 2.5A：10mΩ～8Ω 5A：1mΩ～4Ω 10A：1mΩ～2Ω 20A：1mΩ～1Ω 40A：1mΩ～500mΩ |
| 測量準確度 | ±0.2%（滿量程）±2個字 | ||
| 數據存儲 | 255個 | ||
| 顯示 | 液晶顯示器 | ||
| 最大解析度 | 0.1μΩ | ||
| 電源 | AC 220V±22V，50Hz±2 Hz | ||
| 最大功耗 | 300 W /500W/1200W | ||
| 工作環境 | 環境溫度:0°～40°相對濕度:≤80% | ||
| 體積 | 200╳400╳280(mm) | ||
| 重量 | 6kg/10kg/32 kg | ||
