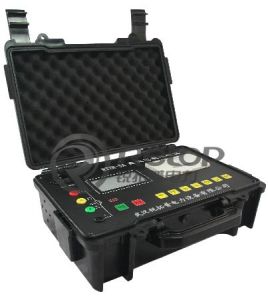

RTZR-5A直流電阻快速測試儀

產品介紹

武漢銳拓普電力武漢銳拓普電力
RTZR-5A直流電阻快速測試儀是變壓器在交接、大修和改變分接開關後,必不可少的試驗項目。在通常情況下,用傳統的方法(電橋法和壓降法)測量變壓器繞組以及大功率電感設備的直流電阻是一項費時費工的工作。為了改變這種狀況,縮短測量時間以及減輕測試人員的工作負擔,本公司開發了直流電阻快速測試儀。它採用全新電源技術,具有測量迅速、體積小巧、使用方便、測量精度高等特點。是測量變壓器繞組以及大功率電感設備直流電阻的理想設備。

國家標準

此直流電阻快速測試儀符合DL/T845.3-2004以及國家標準GB6587《電子測量儀器環境試驗總綱》及GB6593《電子儀器質量檢定規則》的要求。

本產品符合國家標準GB6587-86《電子測量儀器環境試驗總綱》及GB6593-86《電子儀器質量檢定規則》的要求以及《JJG1052-2009迴路電阻測試儀、直阻儀》的要求。

使用範圍

變壓器繞組的直流電阻測試是變壓器在交接、大修和改變分接開關後,必不可少的試驗項目。在通常情況下,用傳統的方法(電橋法和壓降法)測量變壓器繞組以及大功率電感設備的直流電阻是一項費時費工的工作。為了改變這種狀況,縮短測量時間以及減輕測試人員的工作負擔,本公司開發了RTZR-5A變壓器直流電阻測試儀。它採用全新電源技術,具有測量迅速、體積小巧、重量輕、使用方便、測量精度高、輸出電流大等特點。自動完成自檢、數據處理、數據顯示,並具有自動放電和放電指示功能。是測量變壓器繞組以及大功率電感設備直流電阻的理想設備。

直流電阻

英文名字:DCResistanceTester.
直流電阻儀簡稱直流電阻測量儀、直流電阻測試儀、變壓器直流電阻測試儀,直流電阻檢測儀,直流數字電橋等。
直流電阻就是元件通上直流電,所呈現出的電阻,即元件固有的,靜態的電阻。比如線圈,通直流電和交流電,它呈現的電阻是不一樣的,通交流電,線圈除了直流電阻外,還有電抗作用,它反映的是電阻和電抗的合作用,叫阻抗。
直流電阻試儀是變壓器在交接、大修和改變分接開關後,必不可少的試驗項目。在通常情況下,用傳統的方法(電橋法和壓降法)測量變壓器繞組以及大功率電感設備的直流電阻是一項費時費工的工作。為了改變這種狀況,縮短測量時間以及減輕測試人員的工作負擔而研製開發的直流電阻快速測試儀。以高速微控制器為核心,採用高速A/D轉換器及程控電流源技術,達到了前所未有的測量效果及高度自動化測量功能,具有精度高,測量範圍寬,數據穩定,重複性好,抗干擾能力強,保護功能完善。充放電速度快等特點。該儀器。體積小、重量輕、便於攜帶。它具有測量迅速、使用方便、測量精度高等特點。自檢和自動校準功能降底了儀器使用和維護的難度,是測量變壓器繞組以及大功率電感設備直流電阻的理想設備。符合國家標準GB6587-86《電子測量儀器環境試驗總綱》及GB6593-86《電子儀器質量檢定規則》的要求。
變壓器直流電阻測量是變壓器製造中半成品、成品出廠試驗、安裝、交接試驗及電力部門預防性試驗的必測項目,能有效發現變壓器線圈的選材、焊接、連線部位鬆動、缺股、斷線等製造缺陷和運行後存在的隱患。

功能特點

RTZR-5A直流電阻測試儀是新一代變壓器直流電阻的測試儀器,它能根據不同型號的電力變壓器自動選擇測試電流,以最快的速度顯示測試結果。直流電阻測試儀並且具有存儲、列印、放電指示等功能,內置不掉電存儲器,可長期保存測量數據,液晶顯示器的採用使得該儀器人機界面良好,是直流電阻測試工作中的首選設備。
直流電阻測試儀是一種高精度寬量程、採用高性能微處理器控制的電阻測試儀。可以測試1μΩ~3MΩ的電阻,最大顯示30,000數。最高測試速度60次/秒,測試速度在15次/秒下,依然可以保證0.05%的準確度,並且讀數跳動可控制在3字以下。標配溫度補償功能,可對米電阻進行精確測試。三種電流模式可滿足各種苛刻的電阻測試要求。
直流電阻快速測試儀測量變壓器繞組的直流電阻是一個很重要的試驗項目,在DL/T596-1996《電氣設備預防性試驗規程》中,其次序排在變壓器試驗項目的第二位,《規程》規定在變壓器交接、大修、小修、變更分接頭位置、故障檢查及預試等,必須測量變壓器繞組的直流電阻,其目的是:
①檢查繞組內部導線和引線的焊接質量
②檢查分接開關各個位置接觸是否良好
③檢查繞組或引出線有無折斷處
④檢查並聯支路的正確性,是否存在由幾條並聯導線繞成的繞組發生一處或幾處斷線的情況
⑤檢查層、匝間有無短路的現象

行業別稱

變壓器直流電阻測試儀、直流電阻測試儀、直流電阻快速測試儀、變壓器直流電阻快速測試儀

產品優勢

l微電腦控制的智慧型儀器,可存儲測試結果
l大螢幕背光漢字液晶屏顯示,操作簡便、顯示清晰人機互動界面友好,測量過程及儀器工作狀態提示明確充分
l直流電阻快速測試儀採用電流源線性補償技術,測試穩定、測量精度高、速度快,提高了測量效率,減輕了
l操作人員的工作強度
l技術上採用“四端”測量,消除引線電阻與接觸引起的測量誤差
l面板式印表機可快速列印測量結果(選用)
l有過壓防護功能,能防反電動勢衝擊
l體積小、重量輕、攜帶方便
l本直流電阻快速測試儀適用於各類電力變壓器、互感器繞組等感性、低阻值電阻的測量與分析。

技術指標及參數

最大測試電流
5A
測試電流
10mA;0.1A;1A;5A
測量範圍
10mA10Ω~1KΩ
0.1A1Ω~100Ω
1A0.01Ω~10Ω
5A1mΩ~2Ω
最大功耗
150W
測量準確度
0.2% ( 0.2%±2字 25±2℃ )
顯示方法
240×128點陣顯示
最大解析度
1μΩ
電源電壓
AC220V±22V,50Hz±2Hz
外型尺寸
390×430×220
重量
4kg
