變壓器直流電阻測量儀,變壓器繞組的直流電阻測試是變壓器在交接、大修和改變分接開關後,必不可少的試驗項目。

概述:

RTZRC型直流電阻快速測試儀(武漢銳拓普)RTZRC型直流電阻快速測試儀(武漢銳拓普)
RTZRC型直流電阻快速測試儀變壓器繞組的直流電阻測試是變壓器在交接、大修和改變分接開關後,必不可少的試驗項目。在通常情況下,用傳統的方法(電橋法和壓降法)測量變壓器繞組以及大功率電感設備的直流電阻是一項費時費工的工作。為了改變這種狀況,縮短測量時間以及減輕測試人員的工作負擔,本公司開發了RTZRC型直流電阻快速測試儀(以下簡稱直阻儀)。它採用全新電源技術,具有性能穩定,測量迅速、體積小巧、使用方便、測量精度高,數據重複性好等特點。是測量變壓器繞組以及大功率電感設備直流電阻的理想設備。

主要技術特性

項目 技術指標及參數 備註
測量範圍 1μΩ~20KΩ
測試電流 0.02Ω 0.2Ω 20Ω 200Ω 2K 20KΩ
10A 10A 1A 100mA 10mA 1mA 0.1mA
測量準確度 ±0.2%(滿量程)
顯示方式 128×64點陣顯示 電阻顯示為
4 1/2位
操作方式 手動及自動切換量程
最大解析度 1μΩ 0.02Ω檔
校準方式 自動校準
電源 AC 220V±22V,50Hz±2 Hz 保險管5A
最大功耗 200W 測試電流為10A時
工作環境 環境溫度:0°~40°
相對濕度:≤80%

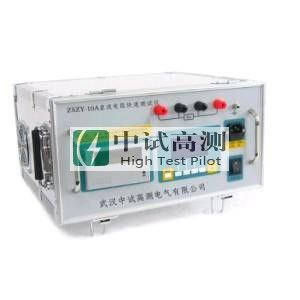

ZSZY-10A直流電阻快速測試儀ZSZY-10A直流電阻快速測試儀

尺寸、重量

項目 參數 備註
體積 350╳310╳230 (mm)
重量 7kg 帶配件

功能特點:

● 測試速度快、準確度高、體積小
● 具有自動消弧功能和自動校準功能
● 中文選單顯示直觀,自動列印測試結果

RTZRC Fast DC Resistance Tester

Introduction

RTZRC series is designed to measure DC resistance of inductive devices, such as transformers and power inductors. It uses new-tech measurement and arc suppression, so its measuring speed is faster than other similar competitive products.

Feature

· Four leads measurement to ensure measuring accuracy
· Program-controlled current source to increase measuring speed
· Auto arc suppression to ensure safety and Availability
· Auto/Manual measuring range selecting
· Measured data can be stored, max 255 records
· Auto calibration
· LCD screen
· Built-in Printer

Specification

·Testing current: 1A/2A/5A/10A/20A/40A/50A
· Measuring range: 1μΩ~20kΩ
· Resolution: Min 1μΩ
· Accuracy: 0.2%
· Power supply: AC220V±10%, 50Hz±2Hz, 200W
· Operating conditions: -5~40C, RH<80%
· Dimension: 350×310×230mm
· Weight: 7kg
