壓力容器視鏡

壓力容器視鏡

壓力容器視鏡又稱設備視鏡,是用來觀察化工、石油、化妝、醫藥及其它工業設備容器內介質變化情況的一種產品。

簡介

壓力容器視鏡又稱設備視鏡,是用來觀察化工、石油、化妝、醫藥及其它工業設備容器內介質變化情況的一種產品。操作人員根據其顯示的情況來調節或控制充裝量,從而保證容器內的介質始終在正常範圍內。液化氣體貯罐、槽車、氣液相反應器、反應釜等容器都需要裝設視鏡,以防止因超裝過量而導致事故或由於投料過量而造成物料反應不平衡的現象。

最新標準

NB/T47017壓力容器視鏡標準由國家能源局在2011.7.1發布,在同年十月一日實施.
NB/T47017壓力容器視鏡標準終和了HGJ51-502-1986壓力容器視鏡,HG/T21575-1994帶燈視鏡,HG/T21505-1992組合視鏡等多種樣式和成一種樣式.並且做出了很大的改進,增加了DN200的視鏡規格;提高了部分視鏡的使用壓力;取消了視鏡沖洗孔,參照國外標準採用沖洗裝置;增加了帶射燈的視鏡規格;增加了對視鏡標誌與運輸包裝的要求.

主要樣式

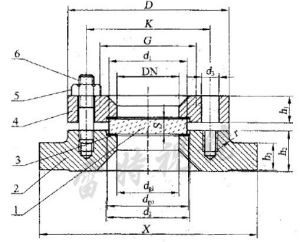

NB/T47017壓力容器視鏡裡面規定了三種樣式,常規樣式,帶燈樣式,帶沖洗裝置.下圖就是常規的結構樣式.

壓力容器的結構形式 壓力容器的結構形式

壓力容器的結構形式

雷特帶燈壓力容器視鏡樣式 雷特帶燈壓力容器視鏡樣式

雷特帶燈壓力容器視鏡樣式

主要技術參數

殼體材質:碳鋼WCB、不鏽鋼304、321、316、316L。
視窗材質:鋼化玻璃,鋼化硼矽玻璃、石英玻璃。
密封材質:丁腈橡膠、聚四氟乙烯。
工作壓力(MPa):≤2.5
工作溫度(℃):0~200℃
