簡介
它是利用光學成像，採用非接觸式的測量方法,把物件外型數據導入電腦，然後通過軟體測量物件。視頻測量儀主要是套用在平面測量，也有套用在三維的，但要加一個專門的測量探頭才可以。而在很多時候人們喜歡叫他影像儀，或者說二元次，這都不是很準確的，因為測量的是我們看到的東西，而不是他的陰影，只是他通過把拍攝到的物體通過電信號轉化到電腦裡面，在通過特殊的軟體把他表述出來而已，假如只是他的影像的話，會對精度很有影響。因為在傳送的過程中信號難免會丟失。還有叫二元次就更不可取了，因為在加根光柵尺和一個探頭的話，他就可以當小型三座標用了。

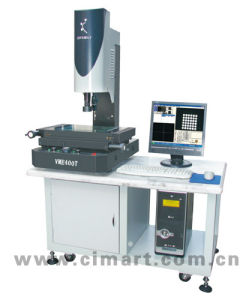

視頻測量儀器產品特點
高硬度、高精密、不易變形的花崗石底座及立柱，穩定性好；功能強大的測量軟體，易學易用，處理數據方便快捷；
採用定格卡位鏡頭，變換方便，倍率準確；
裝有雷射指示器，快速定位測量位置；
Z軸裝有光柵尺，調焦前置控制，操作方便。
產品型號:
JVL250/300/400JVP250/300/400JVB250/300/400JVB250/300/400C等.
J代表計量檢測，V代表視頻（英文單詞第一字母）L,P,B，C等代表的不同功能類型。
產品用途
儀器的用途十分廣泛，其典型測量對象有：
測量各種金屬加工件、衝壓件、塑膠件的直徑、長度、角度、孔的位置等；
測量各種刀具、模具、量具的幾何參數；
測量印刷電路板上的線條寬度、距離和元件焊裝孔的尺寸和位置；
測量各種零件的二維形位誤差。
技術參數
測量範圍:X坐標:300mm Y坐標:200mm
調焦行程:Z坐標:150mm
X、Y、Z坐標解析度：0.001mm
儀器準確度：(3+L/75)μm其中L為被測長度，也有(3+L/200）μm,看你是檢測什麼樣的工具來決定精度,單位mm
CCD攝像機：1/3″彩色攝像機，象素數：795(H)×596(V)
物鏡放大率：0.7×～4.5×連續變倍
與放大率對應的物鏡工作距離：75mm～90mm
與放大率對應的物面最大高度：150mm～130mm
工作檯承重：20kg
金屬工作檯尺：450mm×300mm
主機外形尺寸：580mm×750mm×660mm
軟體功能介紹:
測量功能
測量兩點間的距離測量點到線的距離測量線到圓的距離
測兩線平均距離測兩圓距離測PIN中心距
測量斑點面積十字線畫點十字線測兩點距離
十字線測點線距十字線畫三點圓十字線測兩圓距
十字線直接畫弧十字線測角度十字線測PIN距
十字線多點測圓
標註功能
該功能模組主要在圖像測量區內對圖形元素進行尺寸、數據及編號進行標註。
自動測繪
框選直線框選圓框選橢圓框選弧
自動點選直線自動點選畫圓自動點選畫弧自動點選畫橢圓
框選點群框選多圓點選圓線選點
形位公差：直線度圓度線輪廓度平行度垂直度傾斜度
SPC功能：統計製程管制功能，主要是對測量的數據進行同步分析，以便檢測人員或品質部門掌握產品的品質現況。
